试验变压器/工频耐压装置   |  打印此页

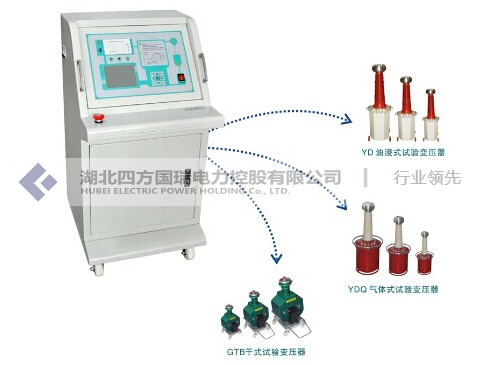

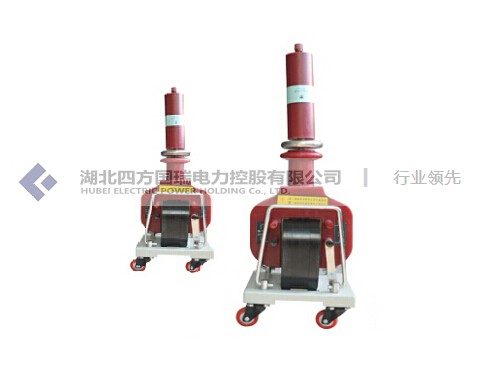

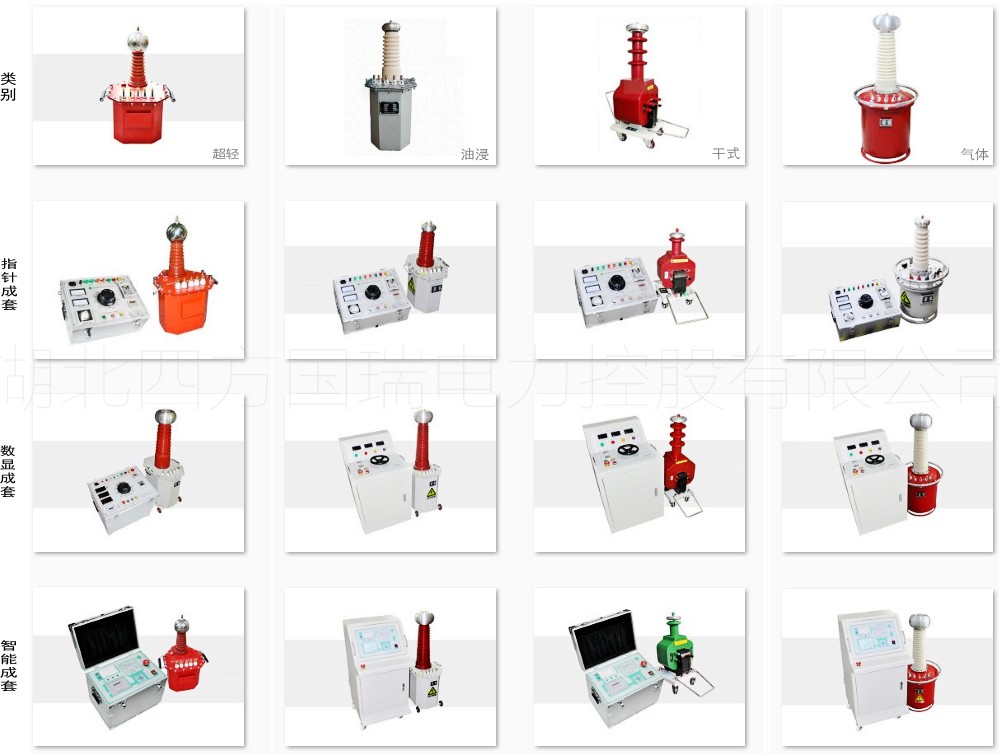

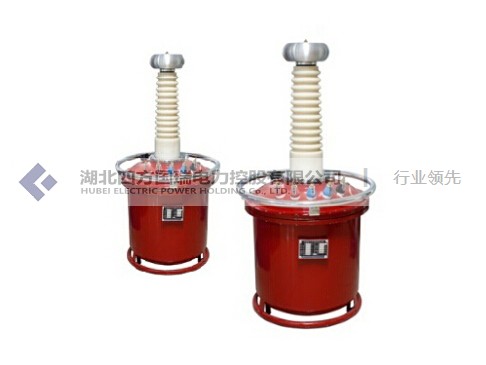

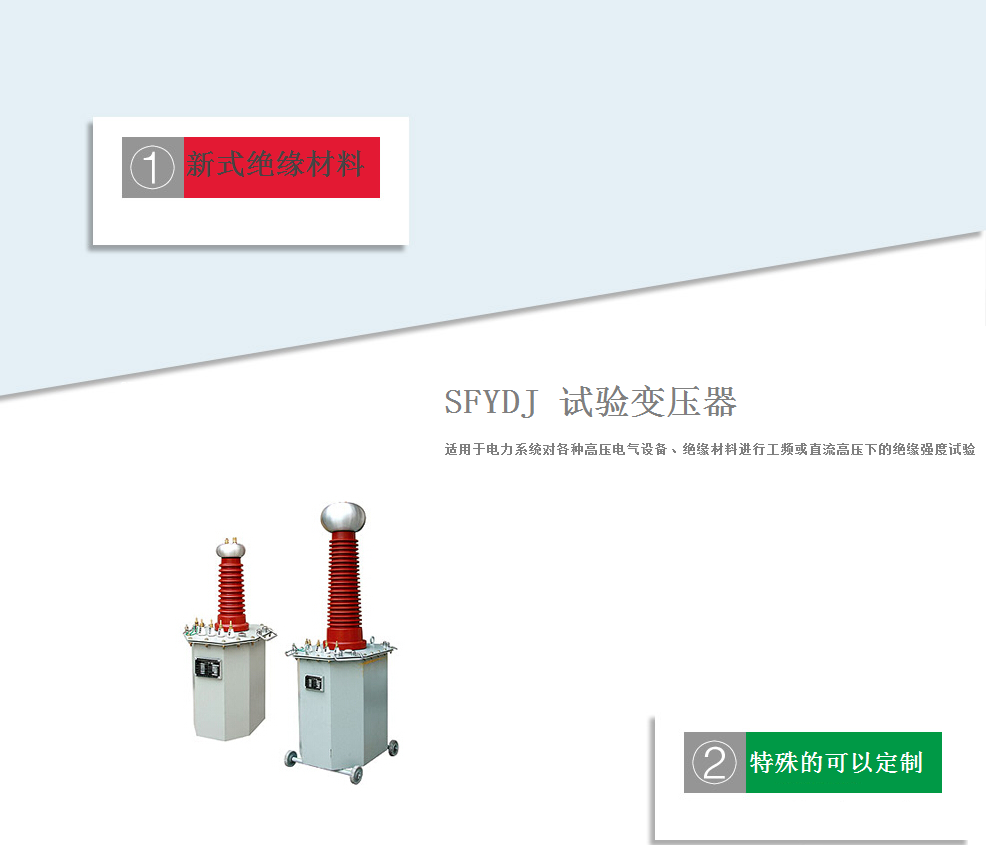

SFYDJ 试验变压器【厂家直供】


  • 适用于电力系统对各种高压电气设备、绝缘材料进行工频或直流高压下的绝缘强度试验
  • 参考标准:DL/T848.2-2004
    • 电压裕度大,电晕声小,局放小
    • 新式绝缘材料
    • 串级 / 特殊的可以定制


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
11
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 经验库

产品简介

SFYDJ 试验变压器,是根据《试验变压器》标准在原同类产品基础上经过大量改进后,研制生产的系列试验变压器,该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分:工频高压试验装置》,研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。油浸式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品特征

1、油浸式试验变压器选材优良,质量可靠,年稳定性好;
2、电压裕度大,电晕声小,局放小;
3、采用新式绝缘材料,体积小,重量轻验。 (控制部分可以定做过压保护和过流保护,即双保护功能)

产品别称

油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器
























产品参数

规格型号 容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入 变比(高/仪) 温升℃(30分钟)
电压(V) 电流(A)
SFYDJ/Y-3/10 3 10 300 200 15 100
10
SFYDJ/Y-6/10 6 10 600 200 30 100 10
SFYDJ/Y-40/80 40 80 500 400 1000 800 10
SFYDJ/Y-20/50 20 50 400 400 50 500 10
SFYDJ/Y-30/50 30 50 600 400 70 500 10
SFYDJ/Y-50/50 50 50 1000 400 125 500 10
SFYDJ/Y-5/100 5 100 50 200 25 1000
10
SFYDJ/Y-10/100 10 100 100 200 50 1000
10
SFYDJ/Y-20/100 20 100 200 400 50 1000
10
SFYDJ/Y-30/100 30 100 300 400 75 1000
10
SFYDJ/Y-50/100 50 100 500 400 125 1000 10
SFYDJ/Y-20/150 20 150 133 400 50 1500 10
SFYDJ/Y-30/150 30 150 200 400 70 1500 10
SFYDJ/Y-50/150 50 150 333 400 125 1500 10
SFYDJ/Y-100/150 100 150 667 400 250 1500 10
SFYDJ/Y-50/200 50 200 250 400 125 2000 10
SFYDJ/Y-100/200 100 200 500 400 250 2000 10
SFYDJ/Y-150/200 150 200 750 400 395 2000 10
SFYDJ/Y-200/200 200 200 1000 400 375 2000 10
SFYDJ/Y-300/200 300 200 1500 400 750 2000 10
SFYDJ/Y-50/300 50 300 170 400 125 3000 10
SFYDJ/Y-100/300 100 300 333 400 250 3000 10
SFYDJ/Y-150/300 150 300 500 400 375 3000 10
SFYDJ/Y-200/300 200 300 667 400 500 3000 10
SFYDJ/Y-300/300 300 300 3000 400 750 3000 10

规格 容量 kVA 低压侧 高压侧 测量变比 60分钟温升℃ 阻抗电压% 空载电流 % 质量 kg 外形尺寸 长Х宽Х高 mmХmmХmm
电压 V 电流 A 电压kV 电流 mA
1.5/50 1.5 200 7.5 50 30 500 50 10 <4 19.5 200Х275Х640
3/50 3 200 15 50 60 500 50 10 <4 27 240Х300Х690
5/50 5 200 25 50 100 500 50 10 <4 52 250Х355Х710
10/50 10 200 50 50 200 500 50 10 <4 80 260Х375Х750
15/50 15 400 37.5 50 300 500 50 8 <4 120 270Х420Х800
20/50 20 400 50 50 400 500 50 8 <4 140 285Х440Х820
30/50 30 400 75 50 600 500 50 8 <4 155 295Х386Х840
50/50 50 400 125 50 1000 500 50 8 <4 184 320Х416Х910
10/100 10 200 50 100 100 1000 50 10 <4 135 350Х475Х1300
15/100 15 400 37.5 100 150 1000 50 8 <4 150 510Х390Х1320
20/100 20 400 50 100 200 1000 50 8 <4 215 540Х400Х1340
30/100 30 400 75 100 300 1000 50 8 <4 250 560Х410Х1360
50/100 50 400 125 100 500 1000 50 8 <4 290 600Х460Х1410
10/150 10 200 50 100 66.7 1500 50 10 <4 180 265Х380Х1750
15/150 15 400 37.5 150 100 1500 50 8 <4 200 510Х390Х1800
20/150 30 400 50 150 133.3 1500 50 8 <4 220 540Х415Х1800
30/150 30 400 75 150 200 1500 50 8 <4 280 560Х430Х1800
50/150 50 400 125 150 333.3 1500 50 8 <4 340 640Х490Х1850

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
试验变压器 / 1台
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFYDJ 试验变压器【厂家直供】 说明书 点击下载
SFYDJ 试验变压器【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

经验库


如何选择试验变压器

选择试验变压器时,主要考虑以下几点:

(1)电压。依据试品的要求,首先选用具有合适电压的试验变压器,使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。其次应检查试验变压器所需的低压侧电压,是否能和现场电源电压,调压器相匹配。
(2)电流。试验变压器的额定输出电流In应大于被试品所需的电流Is,即In>Is。被试品所需的电流可按其电容估算,Is=Us w Cx,其中Cx包括试品电容和附加电容。
(3)容量。根据试验变压器输出的额定电流及额定电压,便可确定试验变压器的容量,即P=UnIn。

       根据部颁标准规定,我国试验变压器的电压等级有:5、10、25、35、50、100、150、300kV等;容量等级有:3、5、10、25、50、100、150、200kVA等。

       由计算结果,查部颁标准即可选出所需要的试验变压器。如有特殊要求,一般可向制造厂订购特殊规格的试验变压器。

       例如:配电变压器的电压等级和容量是10kV、1000kVA,碰到的试品又基本上是10kV的,就可选择50kV、5kVA的试验变压器,因为10kV、1000kVA的配电变压器的出厂试验电压为35kV,交流试验电压为30kV;同时又可满足10kV绝缘子以及高压开关柜的试验(试验电压为42kV)和10kV电缆的直流试验(直流电压为60kV,对应的交流电压为42.83kV)的要求。在试验容量方面,一台10kV、1000kVA的被试变压器,其充电时的电容电流在30~35kV试验时约为80~110mA,因为35kV×110mA<5kVA,因此5kVA能满足要求。又如一台35kV、2000~4000kVA的变压器,当试验电压在72~85kV时的电容电流约为150~260mA,6000~8000kVA的约为300~420mA,10000kVA的约为800~1000mA等,此时所选试验变压器的容量必须大于上述试品电容电流所对应的容量。一般认为,试验变压器容量为被试品(电力变压器)容量的5‰。

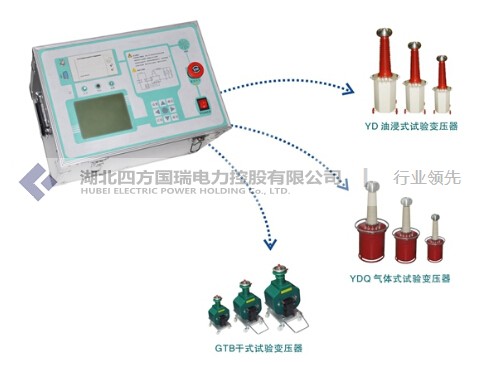

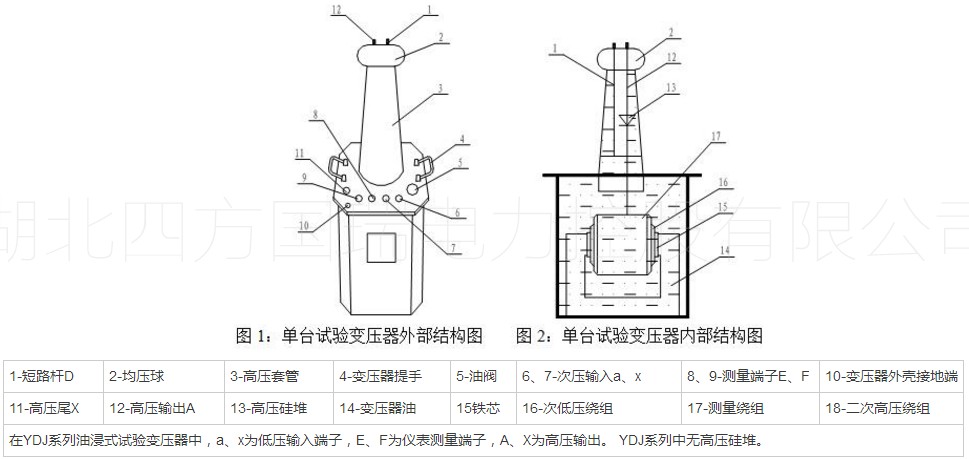

油浸式试验变压器的产品结构

SFSB系列油浸式试验变压器,是根据《试验变压器》标准在原同类产品基础上经过大量改进后,研制生产的系列试验变压器,该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分:工频高压试验装置》,研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

四方电力研制的油浸式试验变压器的产品结构如下:

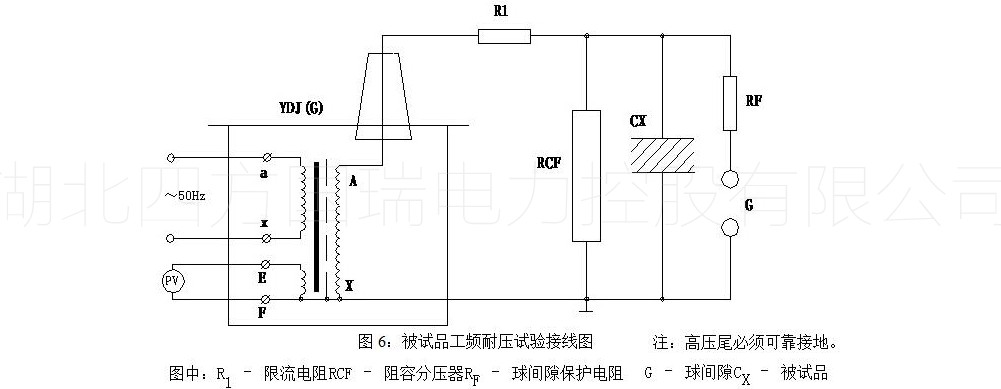

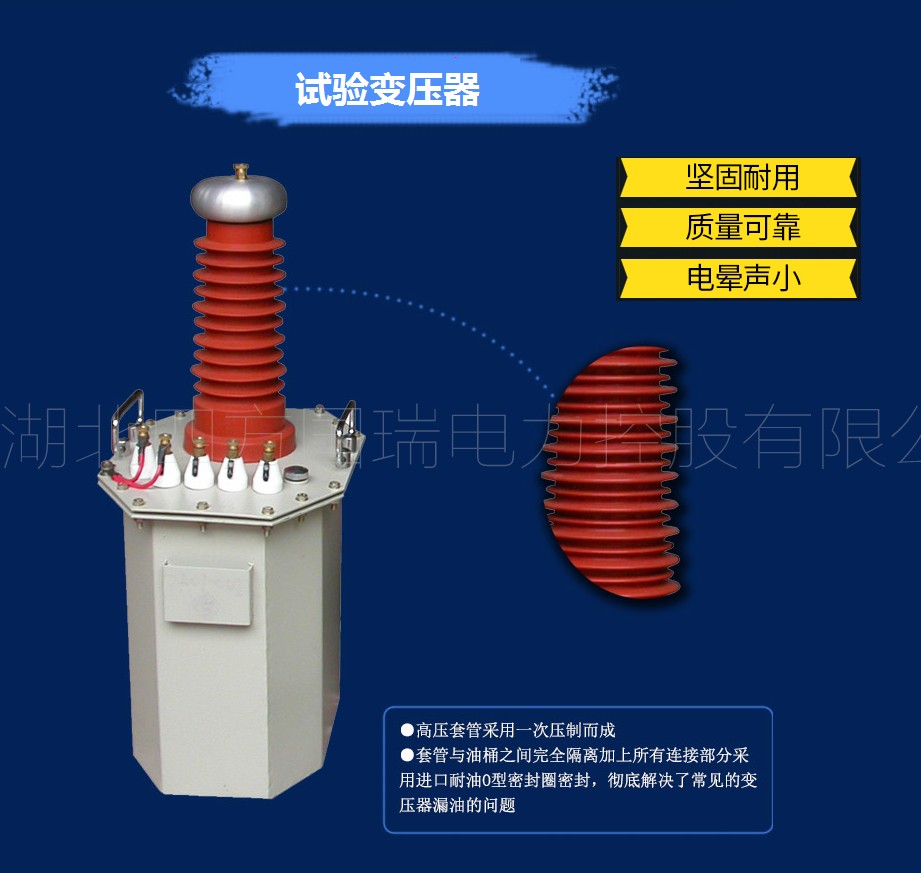

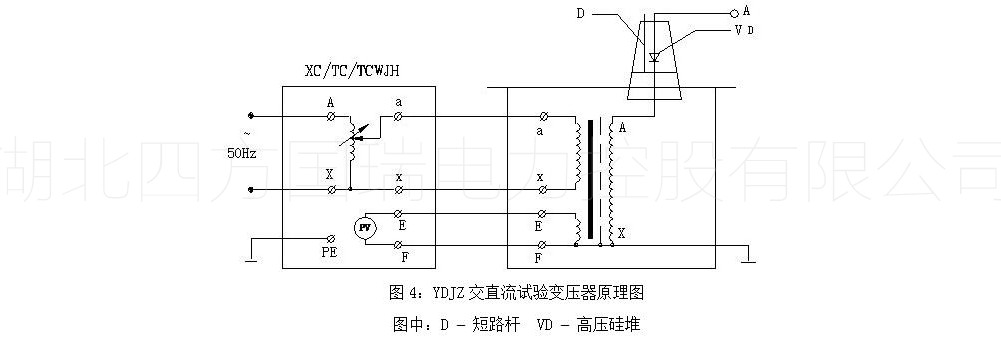

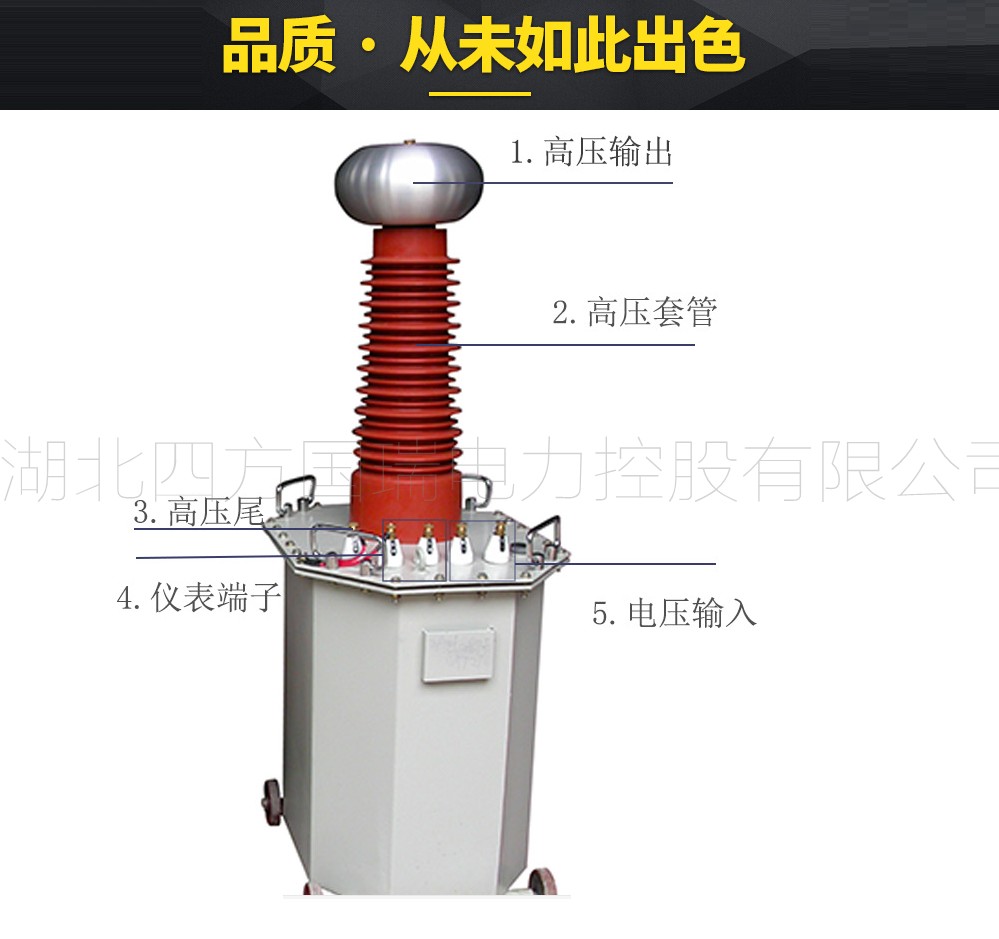

试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。



辨别试验变压器真假的方法有哪些?

高压试验变压器是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备,通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。

目前市场上决定试验变压器质量好坏主要由硅铁片、高压套管、绝缘材料、制造工艺、及控制部分的电器元件。其中以硅铁片、高压套管、绝缘材料、电器元件质量最为重要。硅铁片以高矽无取向硅铁片最好,高压套管、有尼龙的、环氧树脂的及硅橡胶的,以硅橡胶材质的质量最好。市场上试验变压器的价格相差很大。一些生产厂家为了追求最大利益,在材料上大量使用的劣质材料,坑害广大用户。

1.采用废旧的硅铁片。这种材料市场上以5000-8000元/吨就能买到,而正材则要36000元/吨左右,二者之间差价5-7倍。
2. 电气材料电器元件采用伪劣产品,二者之间差价为3-6倍。
3.高压套管尼龙的与硅橡胶的差价为2倍。
4. 绝缘材料不采用质量好电话纸而用其他材料代替。
5.工艺上偷工减料。


如何在购买高压试验变压器看质量的好坏?

1. 首先可以到厂家要求看使用材料、半成品,也可以到厂家任意选择一台变压器要求马上、打开看是否使用废旧的硅铁片,如果厂家犹豫不决或者各种理由不同意,则说明他们肯定使用废旧的硅铁片。

2.其次将高压试验变压器尽量用力反复的各个方向摇高压试验变压器,然后打开变压器油阀,倒一部分变压器油出来看变压器油是否变红色或浑浊,若变压器油呈红色或浑浊状。说明厂家肯定采用的是废旧的硅铁片,废旧的硅铁片上附着大量的铁锈,这些带铁锈的废旧的硅铁片不管怎么处理都处理不完的,带铁锈的废旧的硅铁片加工成的变压器芯铁后,浸泡在变压器油中经变压器油反复冲洗后,铁锈散落在变压器油中,使变压器油呈红色,特别是经过长途运输后这种现象更加明显,油中的铁锈对变压器的绝缘造成严重隐患,这台变压器使用寿命肯定不长。

3. 第三也可以要求厂家通电试验,如果空载电流不合格说明他们使用的材料和制造工艺都有问题,但没有经过长途运输还是看不出硅铁片。硅铁片的好坏采用上述两种办法最好辨别。

4.看高压套管使用的材料。

5.看电器元件。


高压试验变压器的13大主要特点

高压试验变压器是根据国家最新行业试验标准而设计的试验设备,其安全可靠、功能强大、使用方便、维护简单,高压试验变压器主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力,是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位和高等院校等需要耐压试验设备的首选产品。
1、电压、电流、时间,状态信息等数据4.7尺大屏液晶显示,读数清晰、直观;
2、全中文界面,操作简单明了,可适应多种应用场合;
3、高压试验变压器轻触式面板按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性;
4、全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制(带密码保护功能);
5、按键直接设定电压变比(带密码保护功能),在连接不同电压等级的试验变压器时,应用灵活自如,真正做到一台控制设备可适应多台试验变压器;
6、状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控。
7、试验结果显示功能,可自动判断试验结果(试验通过或试验失败),并能记录试品过电流、闪洛或击穿时的电压;
8、试验结果声音提醒功能,试验通过或试验失败时,设备会发出不同的提醒声音,试验人员可直接由声音辨认试验的结果。
9、高压试验变压器暂停功能,在自动模式时,此功能可做到在任意点实现升压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试验过程中的现象。
10、自动计时功能。自动模式时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位。
11、手动计时功能,在手动模式时,计时器可手动启动,当计时时间到,设备自动回到零位(仅台式设备有此功能)。
12、手动模式,此模式类似于传统的电动升/降压方式。
13、采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强。



油浸式试验变压器的相关介绍

【仪器名称】

       油浸式试验变压器,英文名称:Oil-immersed test transformer。

【别称】

       油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪

【仪器介绍】

       油浸式试验变压器适用于电力系统、工矿企业、交通、邮电部门、科研单位等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

       油浸式试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。

【主要特点】

       ◇ 采用轴对称不等边八角形外壳独特结构方式;可输出双高压。

       ◇ 油箱内油面低于油箱沿,避免了漏油现象。

       ◇ 接线柱在箱盖上,避免了碰撞,提高了机械和电气性能。

       ◇ 产品具有结构紧凑、电气性能稳定,容量足、体积小、重量轻、使用和维护方便等特点。

【技术参数】

       ◇ 产品类型:交流、交直流、交串流级、交直流串级。

       ◇ 输入电压:AC(0~200)V 或(0~400)V。

       ◇ 输出电压:AC(0~200) KV 或DC(0~280)KV。

       ◇ 容量范围:0.5~200KVA。

       ◇额定电容量:1~400kVA;

【 试验变压器的容量选择】

       标称试验变压器容量Pn的确定公式:Pn=KVn2ωCt×10-9

       式中: Pn----标称试验变压器容量(kVA)

       Vn-----试验变压器的额定输出高压的有效值(kV)

       K------安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些。

       Ct-----被试品的电容量(PF)

       ω----角频率, ω=2πf,

       f----试验电源的频率

       被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:

       简单的桥式或悬式绝缘子几十微法

       简单的分级套管 100 – 1000PF

       电压互感器 200 – 500PF

       电力变压器 < 1000kVA - 1000PF

       > 1000kVA 1000 – 10000PF

       高压电力电缆和油浸纸绝缘 250 – 300PF/m

       气体绝缘 - 60PF/m

       封闭变电站,SF6气体绝缘 100 – 10000PF

       对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以上列出不同的Vn所选用的K值供参考

       Vn = 50–100kV K=4

       Vn = 150–300kV K=3

       Vn > 300kV K=2


试验变压器控制台的注意事项

1、开箱时应检查电器元件及接触点有否运输损坏及接触不良。
2、使用前应检查各电器的接触是否良好,特别是调压器碳刷的接触一定要良好。
3、应严格按照相关的操作规程操作,严禁私自使用或无安全员监督的情况下使用
4、该设备应存放在通风、干燥、无腐蚀性气体的地方。
