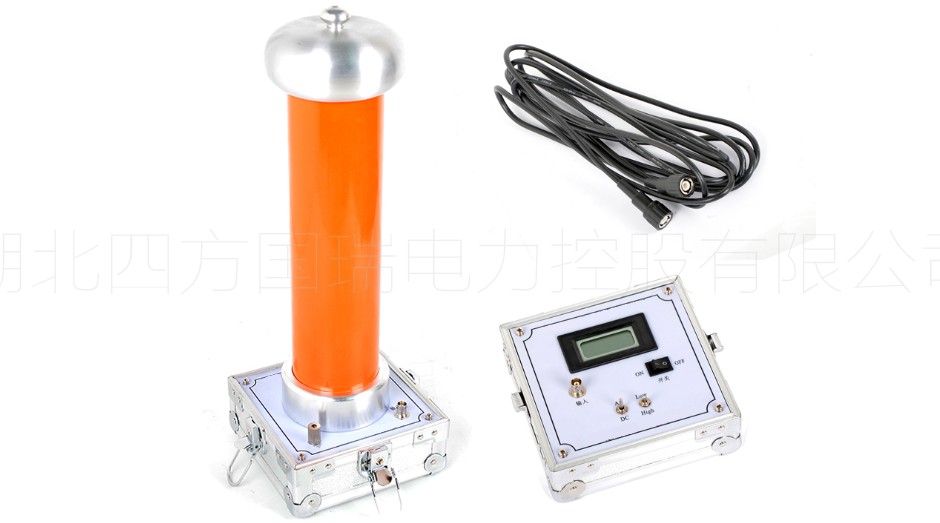

SFRCF 电容分压器高压测量系统


  • 用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压
  • 参考标准: DL/T846.1-2004,JJG124-2005
    • 精密高压薄膜电容和精密高压玻璃釉电阻
    • 全金属封闭结构屏蔽
    • 美国杜邦填充材料,特种工艺灌封,同轴电缆连接,铝合金包装箱


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 案例
  • 经验库

产品简介

SFRCF电容分压器高压测量系统适用于脉冲高压,雷电高压,工频高压的测量,是代替高压静电电压表的首选。多应用在发电厂、变电站、高压电器设备制造厂和高电压试验室等部门的高电压测量工作。

产品特征

SFRCF系列电容分压器高压测量系统与高压测量端相连,可实现远距离清晰读数,使用安全、方便。系统体积小,重量轻,便于携带,适用于现场工地的检测工作。
该电容分压器高压测量系统输入阻抗高,线性度好,采用特殊的屏蔽技术,减少高压对示值的影响,实现高稳定度,高线性度。采用进口填充材料,可靠性高,内部局部放电量降到最低。

产品别称

电容式分压器、纯容式分压器、分压器 、电容分压器高压测量系统





















产品参数

1、额定电压:AC 50KV 100KV 150KV 200KV (真有效值)
2、满度显示:60.0 19.99(两挡)
3、允许最大输入电压:AC 10V (真有效值)
4、测量范围:0~300KV
5、分辨率: AC 10V (真有效值)
6、基本误差:AC±1.5%±3个字
7、输入阻抗(高压电容):500pf±5%
8、介质损耗:≤0.5%
9、重量:10Kg~30Kg

分压器分压比 1000:1
精 度 AC:1.0%,DC:0.5%
绝缘介质 美国杜邦干式介质材料
交流测量方式 真有效值测量
环境条件 温度 0~40℃
湿度 ≤85%RH
外形尺寸(50C) 200*200*550mm3
重量 6.3kg
外形尺寸(100C) 200*200*850mm3
重量 8.2kg
外形尺寸(150C) 370*270*1030mm3
重量 14kg
其他参数:
型号 分压器阻抗 分压器电压等级 显示表量程 连接同轴电缆
SFSGB-50C 600 MΩ AC:50kV,DC:50kV Low:0-20kV,High:0-50kV 3m
SFSGB-100C 1200 MΩ AC:100kV,DC:100kV Low:0-20kV,High:0-100kV 3m
SFSGB-150C 1800 MΩ AC:150kV,DC:150kV Low:0-20kV,High:0-150kV 4m
SFSGB-200C 2400 MΩ AC:200kV ,DC:200kV Low:0-20kV,High:0-200kV 4m
SFSGB-300C 3000 MΩ



产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
分压器 / 1台

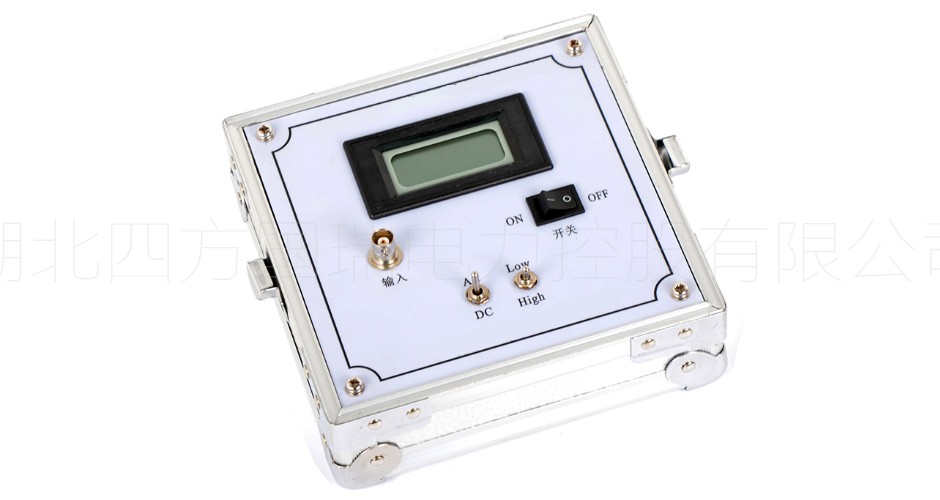

显示仪表 / 1个

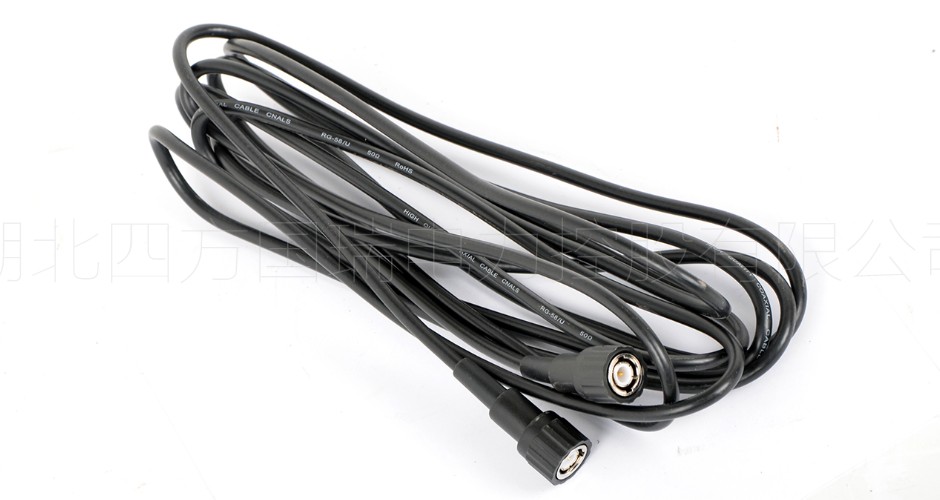

信号线 / 1根
接地线 / 1根
说明书 / 1本
检验报告 / 1份
合格证 / 1张



售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFRCF 电容分压器高压测量系统 说明书
SFRCF 电容分压器高压测量系统 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

客户案例







经验库

什么是交直流数字高压表

一、产品介绍
       交直流数字高压表是一种通用型高压测量仪表,可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。交直流数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠。交直流数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便。
二、产品特性:
       1、精度高
       AC:1.0% DC:0.5% ;
       是高压静电电压表的更新换代产品;
       2、安全可靠
       数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠;
       3、读数方便
       数字高压表由高压分压器上端均压罩为高压端,可直接接入被测高压,下端有专用接地端,供接地使用,用专用电缆连接高压分压器和低压显示仪表,并选择相应的电压和量限即可开始测量,读数即为kV数;
       4、携带方便
       数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便
三、产品参数
       ◆ 电压等级:50kV、100kV、200kV、300kV、400kV、500kV ;
       ◆ 准确度:AC:1.0% DC:0.5% ;



交直流数字高压表的使用说明

一.产品介绍
      交直流数字高压表是一种通用型高压测量仪表,可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。交直流数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠。交直流数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便。
二.使用说明
       交直流数字高压表,由高压分压器和低压显示表构成,用专用电缆连接为一套完整的高压测量装置。
       1、接线
       交直流数字高压表上端均压罩为高压端,可直接输入被测高压,下端有专用接地端,供接地使用。用专用电缆连接高压分压器和低压显示表,并选择相应的电压和量限即可开始测量。
       2、工频高电压测量
       连接测量线路后,将低压显示表功能开关切换至AC档,选择High档,直接测量工频高压,读数即为kV数。如测量电压低于20kV时,可将功能开关切换至Low档,以获得更高精度的读数。
       3、直流高电压测量
       连接测量线路后,将低压显示表功能开关切换至DC档,选择High档,可直接测量直流高压,读数即为kV数。如测量电压低于20kV时,可将功能开关切换至Low档,以获得更高精度的读数。
       4、接地
       高压分压器下端装有专用金属接地端,每次使用前都必须将接地端可靠接地。
       注意:使用前必须检查接地。
       5、允许误差
       数字高压表按国家有关规程采用相对误差。
       6、低压仪表输入阻抗对高压分压器的影响:
       数字高压表配用低压测量仪表的输入阻抗为10MΩ,当使用其它仪表时,应考虑其输入阻抗的影响。
       7、加高压时,高压分压器及高压引线附近不得有杂物。
       8、高压分压器标准分压比为K=1000。
三.注意事项
       1、校准:每年至少应送上级计量检定部门校准一次。
       2、高压分压器显示仪表面板下部的可调电位器是供 校准时调整误差使用。校准时,将面板取出,加压后调整电位器即可。
四.附件清单
       1、高压分压器一台;
       2、低压显示表一块;
       3、专用连接电缆一根;
       4、测试数据一份;
       5、说明书一份。
