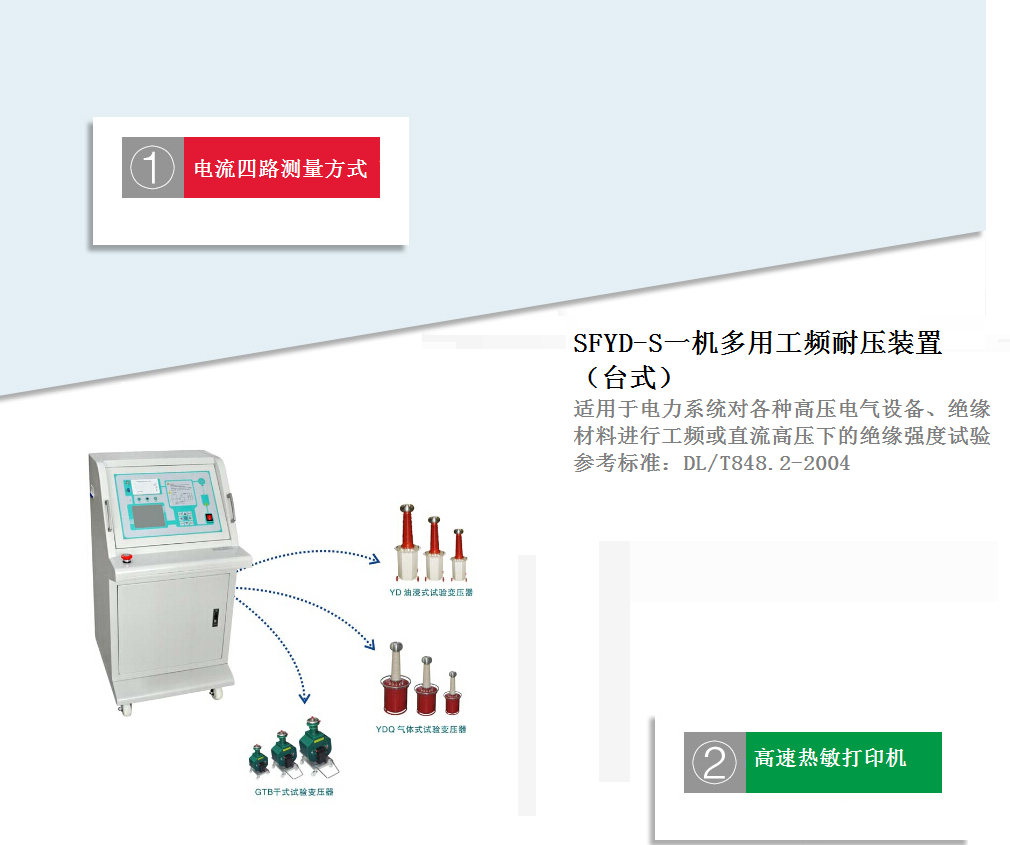

SFYD-S 一机多用工频耐压装置(台式)【厂家直供】


  • 适用于电力系统对各种高压电气设备、绝缘材料进行工频或直流高压下的绝缘强度试验
  • 参考标准:DL/T848.2-2004
    • 可智能化操作全过程
    • 双重过流保护,测试更安全
    • 320×240液晶显示器(日光下可见)


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 经验库

产品简介

工频耐压试验装置是我公司生产的轻型试验变压器的专用配套设备,该控制箱、台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备

产品特征

本装置是根据国家最新电力行业标准而设计的、性能先进的智能耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工 制造部门、电力运行部门、科研单位和高等院校。

功能特点

● 全天候超大LCD
320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。
● 试验全过程同屏显示
高低压电压、电流四路测量方式,可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区,让试验过程一目了然。
● 高速采集信号
采用高精度传感器和高性能14位AD采集芯片,可自动捕捉峰值电压、电流,便于做击穿试验。
● 智能化操作全过程
任选自动及手动操作、交直流耐压方式或串级耐压方式,任意设定输出电压、高低压电流上限和计时时间。
● 系统诊断分析功能
系统具有耐压试验自动诊断分析功能,易于发现试品击穿、闪络等故障及帮助解决问题。
● 全面保护功能
完善的过压、过流保护,设定值上限保护。逼近式调压算法,到达设定电压后自动计时,计时结束后自动降压回零。在显眼位置增设“紧急停”,试验过程中可随时切断电源。
● 系统帮助功能界面
进入功能界面后,可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间,为打印报表提供时间依据;可为用户提供一些操作规范和安全注意事项;可方便用户根据接线示意图正确接线。
● 双重过流保护,测试更安全
超过设定高低压电流任一电流时自动切断电压输出,降压回零,并发声光报警。
● 安全零位检测
具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。
● 适用局放试验
可与无局放试验变压器配合,作为局放系统的操作部分,系统局放小于5pc.
● 绝缘阻抗检测功能
具有绝缘阻抗检测功能,直接反映被试品绝缘强度。
● 超强适应能力
精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
● 强大的扩展功能
可选配接地检测功能,试验开始前确定安全接地后方能升压。
可预留门连锁、警灯、警铃等接口,满足不同客户需求。
可选配远程通信、外接分压器校验接口等
可选配预设不少于两个电压和时间点,系统可根据预设电压自动升、降压过程并保持时间。

技术指标

● 工作电源: AC220V/380V±10%
● 工作频率: 50Hz±1
● 电压范围: 0~1000kV(根据用户可选)
● 容量范围: 0~1000kVA(根据用户可选)
● 电压精度: ≤1.0% (F.S)
● 电流精度: ≤1.0% (F.S)
● 计时范围: 0-999s
● 环境温度: -20℃~+50℃
● 环境湿度: 不大于85%RH
● 海拔高度: <1000m
● 储存温度: -25℃ ~ +55℃

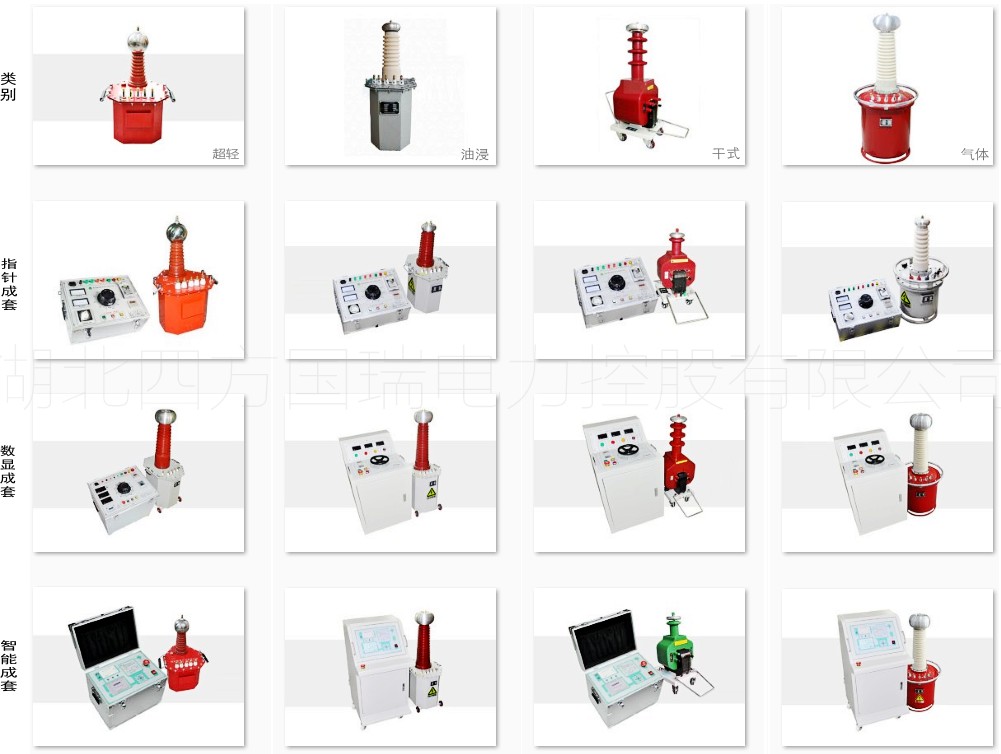

主要产品
● 手动耐压操作台
● 手动耐压操作箱
● 智能耐压操作箱
主要设备配件
● 高压滤波电容
● 限流电阻
● 保护球隙
● 绝缘支架
● 微安表
● 分压器
● 放电棒
● 油杯

产品别称

全自动试验变压器电源控制箱、全自动试验变压器电源控制台、全自动试验变压器专用调压器、全自动试验变压器专用控制箱、试验变压器专用控制台












产品参数

试验变压器参数:
规格 容量 KVA 低压侧 高压侧 测量 变化 6 分钟 温升 ℃ 阻抗 电压 % 空载 电流 % 质量 Kg 外形尺寸 长 Х 宽 Х 高 mmХmmХmm
电压 V 电流 A 电压 KV 电流 mA
10/50 10 200 50 50 200 500 50 10 <4 60 260Х375Х750
15/50 15 400 37.5 50 300 500 50 8 <4 70 270Х420Х800
20/50 20 400 50 50 400 500 50 8 <4 85 285Х440Х820
30/50 30 400 75 50 600 500 50 8 <4 100 295Х386Х840
50/50 50 400 125 50 1000 500 50 8 <4 120 320Х416Х910
10/100 10 200 50 100 100 1000 50 10 <4 65 350Х475Х1300
15/100 15 400 37.5 100 150 1000 50 8 <4 85 510Х390Х1320
20/100 20 400 50 100 200 1000 50 8 <4 100 540Х400Х1340
30/100 30 400 75 100 300 1000 50 8 <4 110 560Х410Х1360
50/100 50 400 125 100 500 1000 50 8 <4 125 600Х460Х1410
10/150 10 200 50 100 66.7 1500 50 10 <4 90 265Х380Х1750
15/150 15 400 37.5 150 100 1500 50 8 <4 100 510Х390Х1800
20/150 30 400 50 150 133 1500 50 8 <4 110 540Х415Х1800
30/150 30 400 75 150 200 1500 50 8 <4 125 560Х430Х1800
50/150 50 400 125 150 333 1500 50 8 <4 140 640Х490Х1850

产品附件

本产品详细清单,请以说明书或代销合同为准

仪器主机+测试附件/1套说明书/1本检验报告/1份合格证/1张
名称 说明 数量
仪器主机+测试附件 / 1套
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFYD-S 一机多用工频耐压装置(台式)【厂家直供】 说明书
SFYD-S 一机多用工频耐压装置(台式)【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

经验库



操作箱的简介

一、产品简介:

       本产品是轻型试验变压器的专用配套设备,该控制箱、台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

       产品特性:

       1、监视功能:输出电流

            仪表电压

            零位指示分/合闸指示计时指示

       2、保护功能:过流保护

            时间继电器

       3、采用新型时间继电器,计时范围更广

       4、采用新型电流继电器,更精确、更可靠,确保人身及设备安全

       5 结构合理,体积小,重量轻

       产品参数:

       额定容量:3300KVA

       额定输入电压:220V380V

二、操作指南

       在操作之前应根据不同被试品的容量、电压等级,先计算好最大工作电流,并调整电流保护器。其试验接线应参考本说明书中图1或试验变压器中相关的连接示意图,接地端应良好接地(以下视耐压试验为例)。

       1、连接电源(箱式为插座式电源,台式为接线柱式电源),并将调压器手柄旋至零位处,零位开关闭合,零位指示灯(黄灯)亮,(也称调压器零位输出状态指示);

       2、按下启动按钮(绿色),接触器吸合,调压器受电,同时工作指示灯(红灯)亮,并发出警报声(警报声随调压器离开零位后,报警声光才能停止);

       3、顺时针缓慢均匀地旋转调压器手柄,并密切注视仪表读数,当升到所需高压电压值时,应停止旋转手炳,并及时按下计时按钮(黄色),此时,数显时间继电器顺计时显示时间(计时单位为“s”,秒),当到达设定的时间,控制箱(台)内发出声光报警,及时将调压器手柄反方向旋转,直至调压器回零为止,解除计时按钮,54、在升压或耐压试验过程中,如出现短路、闪络、击穿等过电流时,电流继电器保护跳闸,调压器自动断电,表示被试品不合格,此时应将调压器回零,切断电源,检查被试品。

三、 使用与维护

       1、开箱验收时,应检查主控回路接线是否松动,调压器电刷是否接触良好;

       2、长期不用时,使用前应用500V兆欧表测量绝缘电阻,其阻值不低于0.5MΩ;

       3、电源电压应符合箱(台)铭牌上的输入电压值;

       4、本箱(台)设有过电流保护,出厂已调整为额定电流的80%。用于小负载时,应根据被试品的额定容量电流重新设定;

       5、使用完毕后,应关好箱(台)门盖,以保持箱(台)内部清洁。

四、 使用条件

       1、环境温度:040℃;

       2、海拔高度:<1000m

       3、相对湿度:<85%

       4、工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。



工频耐压试验安全要注意的六点

       1、做高压交直流试验时,必须由2人或2个以上人员参加,并明确做好分工,明确相互间的联系方法。并有专人监护现场安全及观察被试品的试验状态;

       2、试验变压器和控制箱应有可靠的接地;

       3、试验过程中,升压速度不能太快,也决不允许突然全电压通电或断电;

       4、在升压或耐压试验过程中,如发现下列不正常情况时,应立即降压,并切断电源,停止试验,查明原因后再做试验。① 电压表指针摆动很大;② 发现绝缘烧焦的异味、冒烟现象;③ 被测试品内有不正常的声音。

       5、试验中,如果试品短路或故障击穿,控制箱中的过流继电器工作,此时,将调压器回至零位,并切断电源后,方可将试品取出。

       6、进行电容试验或进行直流高压泄漏试验时,试验完毕后,将调压器降至零位后,并切断电源,然后,应用放电棒将试品或电容器的高压端对地进行放电,以免存留在电容中的电势发生触电危险。



工频耐压试验和泄露试验的注意事项
         1
、试验人员应做好分工,明确相互间联系办法。并有专门人监护现场安全及观察试品状态。
         2
、被试品应先清扫干净,并绝对干燥,以免损坏被试品和试验带来的误差。
         3
、对于大型试验,一般都应先进行空升试验。即不接试品时升压至试验电压,校对各种表计,调整球间隙。
         4
、升压速度不能太快,并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源,一般应在调压器降至零位时拉闸。
         5
、当电压升至试验电压时,开始计时,到1min后,迅速降压到13试验电压以下时,才能拉开电源。
         6
、在升压或耐压试验过程,如发现下列不正常情况时,应立即降压,切断电源。停止试验并查明原因:1)电压表指针摆动很大;2)发现绝缘烧焦或冒烟;3)被试品内有不正常的声音。
         7
、耐压试验前后应测量绝缘电阻,检查绝缘情况。
         8
、试验变压器在做被试品的直流耐压或泄漏试验时接线原理图如图7


泄漏试验的操作及注意事项
        1
、试验前应先检查被试品是否停电,接地放电,一切对外连线是否擦干净。要严防将试验电压加到有人工作的部位上去。
        2
、接好试验装置的接线后,应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员工安全距离,被试品的外壳是否可靠接地,要按安全规程中所规定的内容进行试验。
        3
、对于大电容量设备应缓慢升压,防止被试品的充电电流烧坏微安表。必要时应分级加压,分别读取各级电压下微安表的稳定读数。
        4
、试验过程,应密切监视被试品、试验装置、微安表,一旦发生击穿、闪烁等异常现象应立即降压,切断电源,并查明原因,详细记录。
        5
、试验完毕,降压,切断电源后应将被试品及试验装置本身充分放电。
