SFYD-S系列 智能工频耐压试验装置（箱）是根据国家最新电力行业标准而设计的、性能先进的智能耐压试验设备，ZSYD-S系列 智能工频耐压试验装置（箱）用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。ZSYD-S系列 智能工频耐压试验装置（箱）广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
液晶屏面板显示内容
产品特点：
采用全天候超大LCD
320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。
具有试验全过程同屏显示
高低压电压、电流四路测量方式，可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区，让试验过程一目了然。
采用高速采集信号
采用高精度传感器和高性能14位AD采集芯片，可自动捕捉峰值电压、电流，便于做击穿试验。

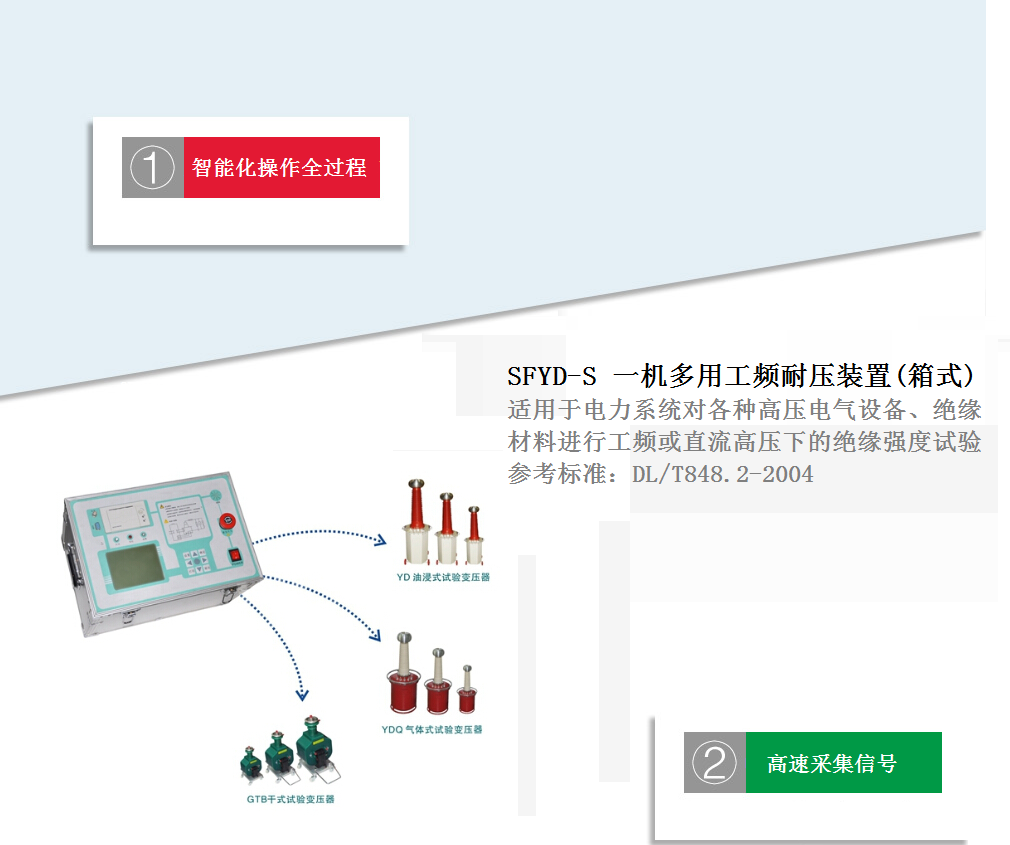

可智能化操作全过程

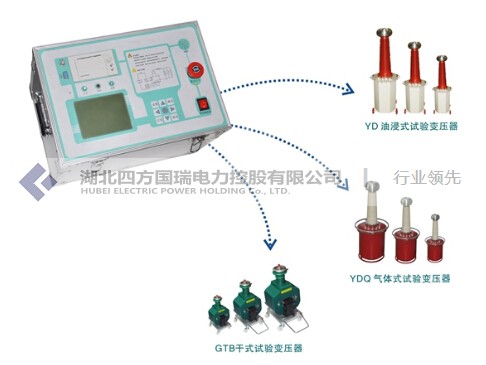

任选自动及手动操作、交直流耐压方式或串级耐压方式，任意设定输出电压、高低压电流上限和计时时间。
系统诊断分析功能
系统具有耐压试验自动诊断分析功能，易于发现试品击穿、闪络等故障及帮助解决问题。
全面的保护功能
完善的过压、过流保护，设定值上限保护。逼近式调压算法，到达设定电压后自动计时，计时结束后自动降压回零。在显眼位置增设“紧急停”，试验过程中可随时切断电源。
的系统帮助功能界面
进入功能界面后，可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间，为打印报表提供时间依据；可为用户提供一些操作规范和安全注意事项；可方便用户根据接线示意图正确接线。
具有双重过流保护，测试更安全
超过设定高低压电流任一电流时自动切断电压输出，降压回零，并发声光报警。
可安全零位检测
具有回零检测功能，回零确定后方可进行下一步操作，安全可靠。
适用局放试验
可与无局放试验变压器配合，作为局放系统的操作部分，系统局放小于5pc.
缘阻抗检测功能
具有绝缘阻抗检测功能，直接反映被试品绝缘强度。
超强适应能力
精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
强大的扩展功能
可选配接地检测功能，试验开始前确定安全接地后方能升压。
可预留门连锁、警灯、警铃等接口，满足不同客户需求。
可选配远程通信、外接分压器校验接口等
可选配预设不少于两个电压和时间点，系统可根据预设电压自动升、降压过程并保持时间。

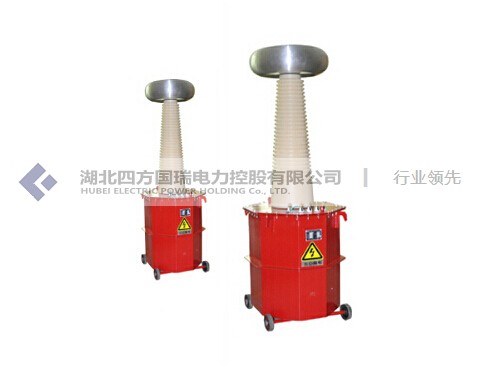

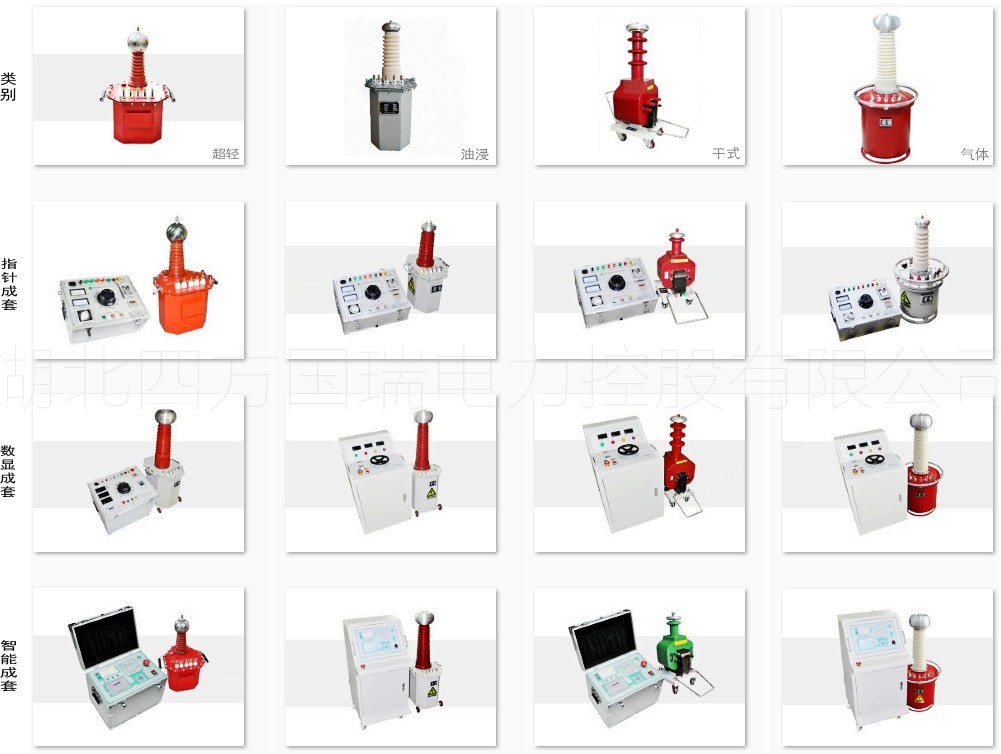

全自动工频耐压控制(台)箱、工频耐压控制箱、全自动工频耐压控制箱、工频耐压控制箱
| 规格 | 容量 kVA | 低压侧 | 高压侧 | 测量变比 | 60分钟温升℃ | 阻抗电压％ | 空载电流％ | 质量 kg | 外形尺寸 长Х宽Х高 mmХmmХmm | ||
| 电压 V | 电流 A | 电压kV | 电流 mA | ||||||||
| 1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 19.5 | 200Х275Х640 |
| 3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 27 | 240Х300Х690 |
| 5/50 | 5 | 200 | 25 | 50 | 100 | 500 | 50 | 10 | <4 | 52 | 250Х355Х710 |
| 名称 | 说明 | 数量 |
| 仪器主机+测试附件 | / | 1套 |
| 说明书 | / | 1本 |
| 检验报告 | / | 1份 |
| 合格证 | / | 1张 |
| 文件名 | 点击下载 |
| SFYD-S 一机多用工频耐压装置(箱式)【厂家直供】 说明书 | |
| SFYD-S 一机多用工频耐压装置(箱式)【厂家直供】 检定证书 |
 点击下载
|
操作箱的简介
一、产品简介：
本产品是轻型试验变压器的专用配套设备，该控制箱、台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
产品特性：
1、监视功能：输出电流
仪表电压
零位指示分/合闸指示计时指示
2、保护功能：过流保护
时间继电器
3、采用新型时间继电器，计时范围更广
4、采用新型电流继电器，更精确、更可靠，确保人身及设备安全
5、 结构合理，体积小，重量轻
产品参数：
额定容量：3～300KVA
额定输入电压：220V、380V
二、操作指南
在操作之前应根据不同被试品的容量、电压等级，先计算好最大工作电流，并调整电流保护器。其试验接线应参考本说明书中图1或试验变压器中相关的连接示意图，接地端应良好接地（以下视耐压试验为例）。
1、连接电源（箱式为插座式电源，台式为接线柱式电源），并将调压器手柄旋至零位处，零位开关闭合，零位指示灯（黄灯）亮，（也称调压器零位输出状态指示）；
2、按下启动按钮（绿色），接触器吸合，调压器受电，同时工作指示灯（红灯）亮，并发出警报声（警报声随调压器离开零位后，报警声光才能停止）；
3、顺时针缓慢均匀地旋转调压器手柄，并密切注视仪表读数，当升到所需高压电压值时，应停止旋转手炳，并及时按下计时按钮（黄色），此时，数显时间继电器顺计时显示时间（计时单位为“s”，秒），当到达设定的时间，控制箱（台）内发出声光报警，及时将调压器手柄反方向旋转，直至调压器回零为止，解除计时按钮，5—4、在升压或耐压试验过程中，如出现短路、闪络、击穿等过电流时，电流继电器保护跳闸，调压器自动断电，表示被试品不合格，此时应将调压器回零，切断电源，检查被试品。
三、 使用与维护
1、开箱验收时，应检查主控回路接线是否松动，调压器电刷是否接触良好；
2、长期不用时，使用前应用500V兆欧表测量绝缘电阻，其阻值不低于0.5MΩ；
3、电源电压应符合箱（台）铭牌上的输入电压值；
4、本箱（台）设有过电流保护，出厂已调整为额定电流的80%。用于小负载时，应根据被试品的额定容量电流重新设定；
5、使用完毕后，应关好箱（台）门盖，以保持箱（台）内部清洁。
四、 使用条件
1、环境温度：0—40℃；
2、海拔高度：＜1000m；
3、相对湿度：＜85%；
4、工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
工频耐压试验安全要注意的六点
1、做高压交直流试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的联系方法。并有专人监护现场安全及观察被试品的试验状态；
2、试验变压器和控制箱应有可靠的接地；
3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；
4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。① 电压表指针摆动很大；② 发现绝缘烧焦的异味、冒烟现象；③ 被测试品内有不正常的声音。
5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。
6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。
工频耐压试验和泄露试验的注意事项
1、试验人员应做好分工，明确相互间联系办法。并有专门人监护现场安全及观察试品状态。
2、被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。
3、对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。
4、升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。
5、当电压升至试验电压时，开始计时，到1min后，迅速降压到1∕3试验电压以下时，才能拉开电源。
6、在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：1）电压表指针摆动很大；2）发现绝缘烧焦或冒烟；3）被试品内有不正常的声音。
7、耐压试验前后应测量绝缘电阻，检查绝缘情况。
8、试验变压器在做被试品的直流耐压或泄漏试验时接线原理图如图7。
泄漏试验的操作及注意事项
1、试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。要严防将试验电压加到有人工作的部位上去。
2、接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员工安全距离，被试品的外壳是否可靠接地，要按安全规程中所规定的内容进行试验。
3、对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的稳定读数。
4、试验过程，应密切监视被试品、试验装置、微安表，一旦发生击穿、闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。
5、试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。
