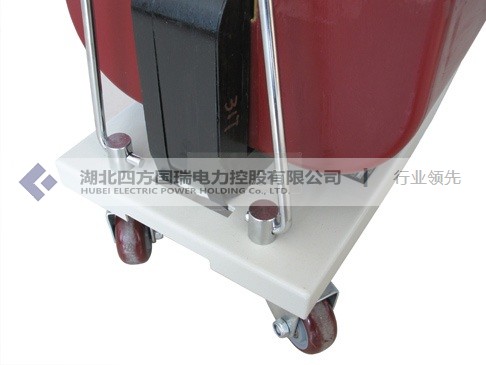

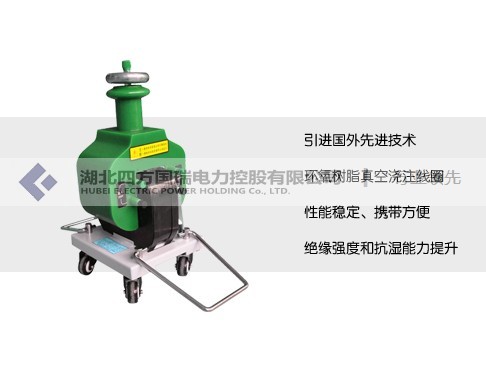

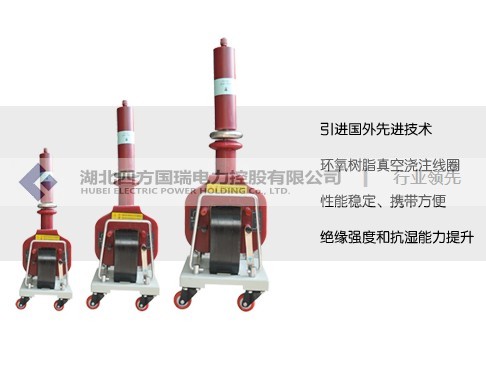

SFGTB/G系列干式试验变压器【厂家直供】

产品参数

说明：非标或不在表中的见标牌参数

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

文件名	点击下载
SFGTB/G系列干式试验变压器【厂家直供】 说明书
SFGTB/G系列干式试验变压器【厂家直供】 检定证书	点击下载

客户案例

经验库

如何选择试验变压器

选择试验变压器时，主要考虑以下几点：

 （1）电压。依据试品的要求，首先选用具有合适电压的试验变压器，使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。其次应检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。

 （2）电流。试验变压器的额定输出电流In应大于被试品所需的电流Is，即In>Is。被试品所需的电流可按其电容估算，Is=Us w Cx，其中Cx包括试品电容和附加电容。

 （3）容量。根据试验变压器输出的额定电流及额定电压，便可确定试验变压器的容量，即P=UnIn。

    根据部颁标准规定，我国试验变压器的电压等级有：5、10、25、35、50、100、150、300kV等；容量等级有：3、5、10、25、50、100、150、200kVA等。

    由计算结果，查部颁标准即可选出所需要的试验变压器。如有特殊要求，一般可向制造厂订购特殊规格的试验变压器。

    例如：配电变压器的电压等级和容量是10kV、1000kVA，碰到的试品又基本上是10kV的，就可选择50kV、5kVA的试验变压器，因为10kV、1000kVA的配电变压器的出厂试验电压为35kV，交流试验电压为30kV；同时又可满足10kV绝缘子以及高压开关柜的试验（试验电压为42kV）和10kV电缆的直流试验（直流电压为60kV，对应的交流电压为42.83kV）的要求。在试验容量方面，一台10kV、1000kVA的被试变压器，其充电时的电容电流在30~35kV试验时约为80~110mA，因为35kV×110mA<5kVA，因此5kVA能满足要求。又如一台35kV、2000~4000kVA的变压器，当试验电压在72~85kV时的电容电流约为150~260mA，6000~8000kVA的约为300~420mA，10000kVA的约为800~1000mA等，此时所选试验变压器的容量必须大于上述试品电容电流所对应的容量。一般认为，试验变压器容量为被试品（电力变压器）容量的5‰。

干式试验变压器的选择技巧

  一、根据使用环境特征及防护要求，干式变压器可选择不同的外壳。
通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。
二、干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
  三、干式试验变压器选型的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
(1)超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。
  (2)温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。
  (3)风机自动控制：通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动停止风机。
四、干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干式变压器的过负荷曲线。
(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性——尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。
(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。而利用干变的过载能力，在考虑其备用容量时可予以压缩;在确定备用台数时亦可减少。变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷的安全供电。
五、干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。
目前，我国树脂绝缘干式变压器年产量已达10000MVA，成为世界上干式变压器产销量最大的国家之一。随着低噪(2500kVA以下配电变压器噪声已控制在50dB以内)、节能(空载损耗降低达25%)的SC(B)9系列的推广应用，使得我国干式变压器的性能指标及其制造技术已达到世界先进水平。
国家建筑标准设计图集《干式变压器安装》-《99D268》。
图集提供了适用于各种场所的干式变压器布置、安装方式，针对变压器与低压PC屏的接口配合列出了多种方案供设计、施工选择。
随着干式变压器的推广应用，其生产制造技术也获得长足发展，干式变压器将在如下几方面获得进一步发展。
(1)节能低噪：随着新的低耗硅钢片，箔式绕组结构，阶梯铁心接缝，环境保护要求，噪声研究的深入，以及计算机优化设计等新材料、新工艺、新技术的引入，将使未来的干式变压器更加节能、更加宁静。
(2)高可靠性：提高产品质量和可靠性，将是人们的不懈追求。在电磁场计算、波过程、浇注工艺、热点温升、局放机理、质保体系及可靠性工程等方面进行大量的基础研究，积极进行可靠性认证，进一步提高干式变压器的可靠性和使用寿命。
(3)环保特性认证：以欧洲标准HD464为基础，开展干式变压器的耐气候(C0、C1、C2)、耐环境(E0、E1、E2)及耐火(F0、F1、F2)特性的研究与认证。
(4)大容量：从50～2500kVA配电变压器为主的干式变压器，向10000～20000kVA/35kV电力变压器拓展，随着城市用电负荷不断增加，城网区域变电所越来越深入城市中心区、居民小区、大型厂矿等负荷中心，35kV大容量的小区中心供电电力变压器将获广泛应用。
(5)多功能组合：从单一变压器向带有风冷、保护外壳、温度计算机接口、零序互感器、功率计量、封闭母线及侧出线等多功能组合式变压器发展。
(6)多领域发展：从以配电变压器为主，向发电站厂用变压器、励磁变压器、地铁牵引整流变压器、大电流电炉变压器、核电站、船用及采油平台用等特种变压器及多用途领域发展。
       湖北四方国瑞专业生产干式试验变压器的实力厂商。湖北四方国瑞生产的GTB干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，在装上配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱(台)、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。

干式试验变压器使用方法及注意事项

使用方法及注意事项

  1.使用前，必须详细阅读变压器的使用说明书和与之配套的控制箱(台)的说明书。根据说明书接好连接线，接地线应良好接地。

  2.干式变压器控制箱(台)的电源分别为交流220V 、380V两种，经调压器输出到变压器的低压侧输入端。经过变比输出连续可调至额定电压值。

  3.从干式试验变压器的安全和高压试验的严谨性来考虑，避免设备或试品受到破坏，本厂可提供如下图所示的成套设备以满足用户：

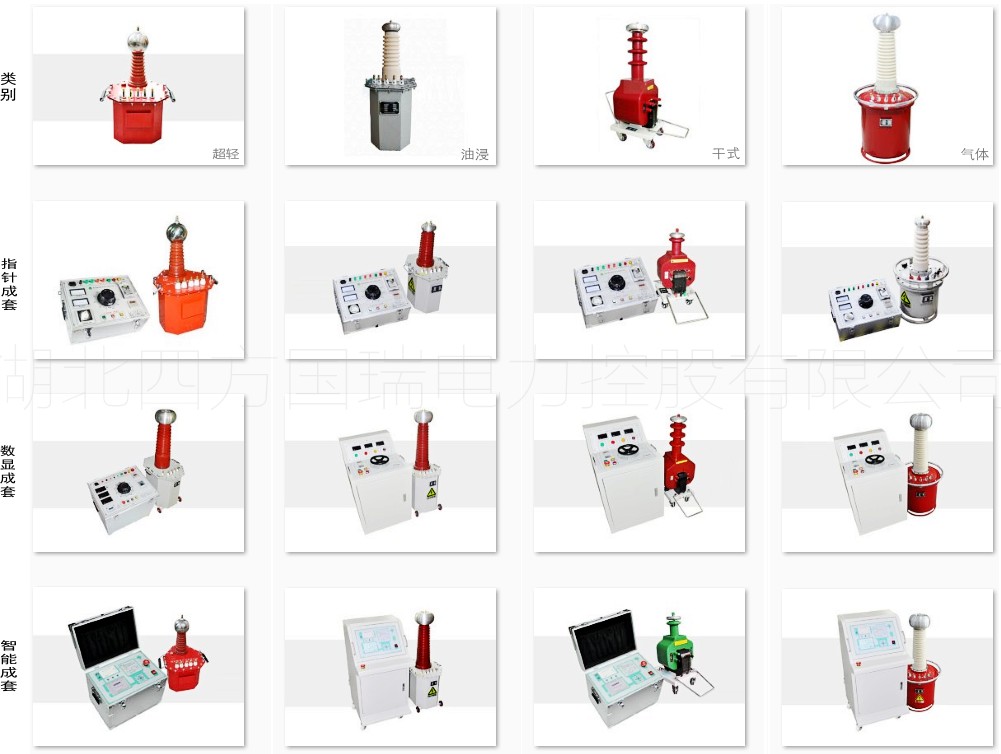

       成套设备包括：高压试验变压器、变压器控制箱(台)、分压器、球隙保护器、放电棒、高压油杯、高压硅堆(直流试验用)、数显微安表(直流试验用)。

  4.当做直流耐压或泄漏电流试验时，可先将高压硅堆、微安表、旋在高压试验变压器的高压输出端上，然后逐渐升压，即可进行直流试验。

  5.当两台试验变压器作串级连接时,第Ⅰ台和第Ⅱ台的额定输出电压相等，其容量之比为2 ：1，第Ⅱ台变压器必须放置在绝缘支架上，以保证对地绝缘。串接时要注意变压器上的标记(参见联线方式示意图)，使极性连接正确，以保证输出预定的电压，否则，输出电压为零。

   注：① 若A、B接反。会造成高压输出为零(T1+T2=0)，将A、B换位即可。

     ② T2试变底盘，必须与绝缘支架的托盘联接。

  干式试验变压器严格执行国家质检总局规定细则，按照电力部门和技术监督局的标准，确保产品安全。

注意事项：

    做耐压试验时，由于电气距离的原因会有三种声音：

    噼啪噼啪：是空气电离的声音。

   “zi,zi”：是空气流注的声音。

    “啪”：又响又脆，伴随火花，是绝缘（或空气）被击穿的声音。

    一般，空气放电分三阶段，第一阶段是电离，电场在大点，就会进入流注阶段，在大点空气就会被击穿。

    如果只是像炒豆子的“劈劈啪啪”的声音，能坚持一分钟不击穿的话，原则上是符合国标要求的。

    如果出现“zi zi”的声音，但是也坚持了一分钟不击穿，其实也是符合国标要求的，但是出现流注的变压器长期运行的风险较大。

    耐压噪声大的主要原因是主空道（高压线圈与低压线圈）的空气距离不够。

    E=U/D E电场，U电压，D电极间的距离，当D较小时，E较大，空气在标准气压，标准湿度下耐受场强大致为0.7KV/mm。当电场大于这个值时，分子就会容易电离。但是只要空气不被击穿，就不会导电。

    顺便说一下，变压器主空道的绝缘不要只看空气，因为高低压线圈也有内外层绝缘，计算时，应以复合绝缘考虑。
