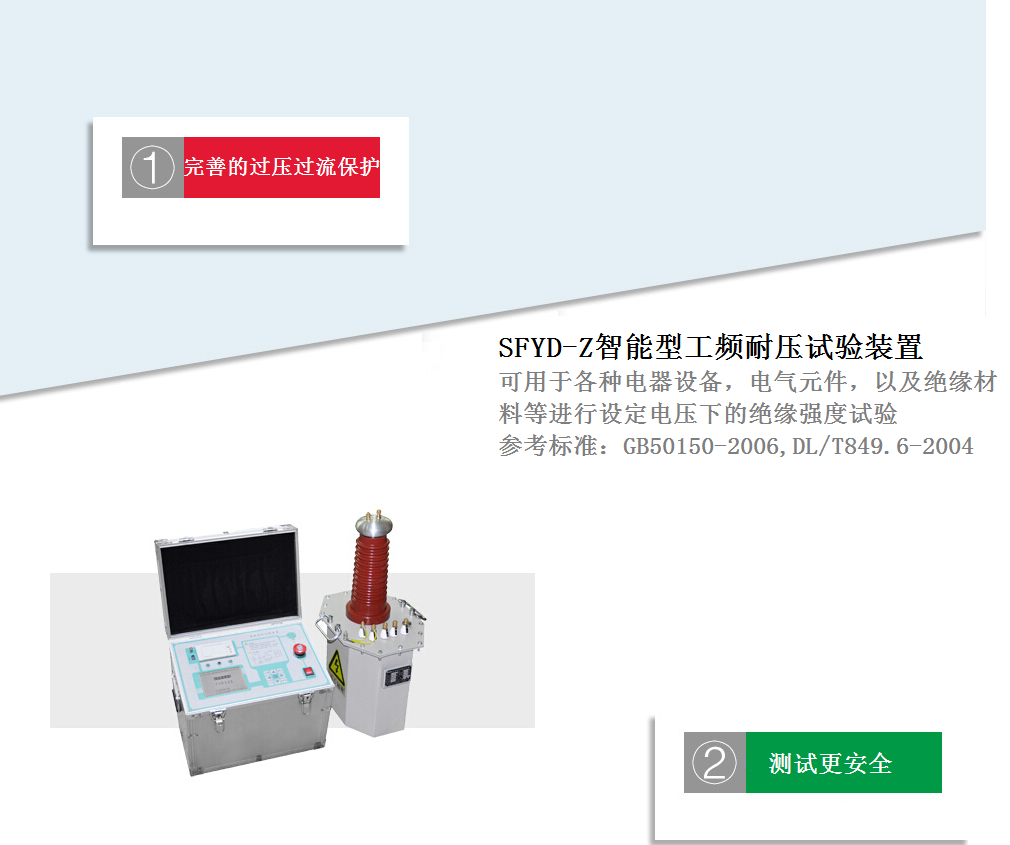

SFYD-Z智能型工频耐压试验装置【厂家直供】


  • 可用于各种电器设备,电气元件,以及绝缘材料等进行设定电压下的绝缘强度试验、耐压试验等
  • 参考标准:GB50150-2006,DL/T849.6-2004
    • 320×240液晶显示器(日光下可见)
    • 完善的过压、过流保护,设定值上限保护
    • 显眼位置增设“紧急停”,试验过程中可随时切断电源


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

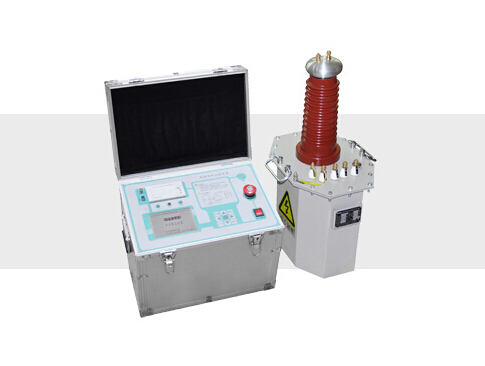

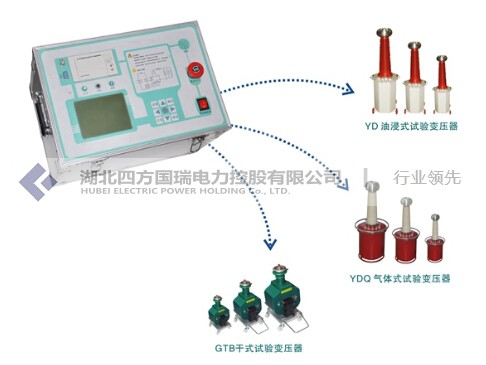

智能箱+油变智能箱+油变

产品简介

SFYD-Z系列智能工频耐压试验装置(台)是新一代的工频耐压试验设备,是根据国家最新电力行业标准而设计的,性能卓越的工频耐压试验设备。可用于各种电器设备,电气元件,以及绝缘材料等进行设定电压下的绝缘强度试验、耐压试验等。 本产品是整套装置主要设备包括控制台与试验变压器,选配配件包括:“高压滤波电容”、“限流电阻”、“保护球隙”、“绝缘支架”、“微安表”、“分压器”、“放电棒”、“油杯”等。 根据试验环境和被试品不同,选择合适套件,既可以提高测试准确率,又可以降低价格,提高性价比,强烈建议与本公司工程师沟通准确选型。

产品特征

1、全天候超大LCD
320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。
2、试验全过程同屏显示
高低压电压、电流四路测量方式,可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区,让试验过程一目了然。
3、高速采集信号
人机对话全键盘操作方式,任选自动及手动操作、交直流耐压方式或串级耐压方式,任意设定输出电压、高低压电流上限和计时时间。
4、系统诊断分析功能
系统具有耐压试验自动诊断分析功能,易于发现试品击穿、闪络等故障及帮助解决问题。
5、全面保护功能
完善的过压、过流保护,设定值上限保护。逼近式调压算法,到达设定电压后自动计时,计时结束后自动降压回零。在显眼位置增设“紧急停”,试验过程中可随时切断电源。
6、系统帮助功能界面
进入功能界面后,可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间,为打印报表提供时间依据;可为用户提供一些操作规范和安全注意事项;可方便用户根据接线示意图正确接线。
7、双重过流保护,测试更安全
具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。
8、安全零位检测
具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。
9、适用局放试验
可与无局放试验变压器配合,作为局放系统的操作部分,系统局放小于5pc.
10、绝缘阻抗检测功能
具有绝缘阻抗检测功能,直接反映被试品绝缘强度。
11、超强适应能力
精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
12、强大的扩展功能
可选配接地检测功能,试验开始前确定安全接地后方能升压。
可预留门连锁、警灯、警铃等接口,满足不同客户需求。
可选配远程通信、外接分压器校验接口等。
可选配预设不少于两个电压和时间点,系统可根据预设电压自动升、降压过程并保持时间。

产品别称

全自动工频耐压控制(箱)台、智能工频耐压控制台、全自动工频耐压控制箱









产品参数

规格型号 容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入 变比(高/仪) 温升℃(30分钟)
电压(V) 电流(A)
SFYDJ-3/10 3 10 300 200 15 100
10
SFYDJ-6/10 6 10 600 200 30 100 10
SFYDJ-40/80 40 80 500 400 1000 800 10
SFYDJ-20/50 20 50 400 400 50 500 10
SFYDJ-30/50 30 50 600 400 70 500 10
SFYDJ-50/50 50 50 1000 400 125 500 10
SFYDJ-5/100 5 100 50 200 25 1000
10
SFYDJ-10/100 10 100 100 200 50 1000
10
SFYDJ-20/100 20 100 200 400 50 1000
10
SFYDJ-30/100 30 100 300 400 75 1000
10
SFYDJ-50/100 50 100 500 400 125 1000 10
SFYDJ-20/150 20 150 133 400 50 1500 10
SFYDJ-30/150 30 150 200 400 70 1500 10
SFYDJ-50/150 50 150 333 400 125 1500 10
SFYDJ-100/150 100 150 667 400 250 1500 10
SFYDJ-50/200 50 200 250 400 125 2000 10
SFYDJ-100/200 100 200 500 400 250 2000 10
SFYDJ-150/200 150 200 750 400 395 2000 10
SFYDJ-200/200 200 200 1000 400 375 2000 10
SFYDJ-300/200 300 200 1500 400 750 2000 10
SFYDJ-50/300 50 300 170 400 125 3000 10
SFYDJ-100/300 100 300 333 400 250 3000 10
SFYDJ-150/300 150 300 500 400 375 3000 10
SFYDJ-200/300 200 300 667 400 500 3000 10
SFYDJ-300/300 300 300 3000 400 750 3000 10

 备注:容量(KVA)及电压(KV)可以按客户要求定制。

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
试验变压器+智能操作箱 / 台 可以选配:高压滤波电容、限流电阻、保护球隙、绝缘支架、微安表、分压器、放电棒、油杯 各1台
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!
