无功补偿电容检测、线路检修   |  打印此页

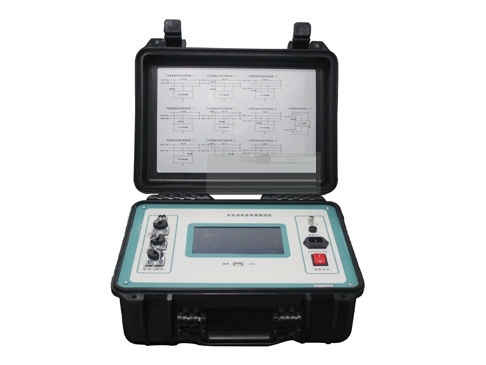

SFRG-500L 电容电感测试仪【厂家直供】


  • 针对变电站现场高压并联电容器组测量时存在的问题而专门研制
  • 参考标准: GB3983.2-1989
    • 采用四端测量技术,测量精确,测试重复性好
    • 电流自动分段补偿,电流全量程线性化,提高仪器测量精度
    • 仪器最大存储400条数据,具有历史数据查询功能


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 案例
  • 经验库

产品简介

电容电感测试仪主要是对无功补偿装置的高压并联电容组,以及电抗器的测量,其测量依据,符合SJ-255-10300电容测量仪国家标准。针对变电站现场高压并联电容器组测量时存在的问题而专门研制。
它主要解决了以下问题:
1、现场测量电容器不需拆除连接线,减化试验过程、有效提高工作效率、避免损害电力设备;
2、完整参数测量,极易判别电容器的品质变化,及器件间连接导体故障;
3、大容量数据存储和USB通信,不需现场抄写数据,确保了测量数据完整;

产品特征

1、不拆线测试:仪器配备大电流高精度电流钳,现场测量电容器无需拆除连接线,简化试验过程、有效提高工作效率、避免损害电力设备;
2、高度智能化:三相测试完成后,自动计算每相电容值和总电容值、无功功率等参数,简单直观,减轻测试人员负担;
3、四端测量:采用四端测量技术,测量精确,测试重复性好;
4、自动补偿:电流自动分段补偿,电流全量程线性化,提高仪器测量精度;
5、存储功能:仪器最大存储400条数据,具有历史数据查询功能;
6、USB通信:USB通信功能,配合PC机软件,实现数据分析、保存、打印并生成完备测试报告,便于数据集中管理;
7、大尺寸触摸屏:7寸大屏幕真彩触摸液晶显示屏,中文显示,界面直观,操作简单;
8、温度监测:监测环境温度,便于记录不同温度下电容器的电容值。

产品别称

电力电容测试仪、电力电容器测试仪、电容电桥、数字电容电桥测试仪、全自动电容电感测试仪、配电电网电容电桥测试仪、全自动电容测试仪、全自动电容量测试仪、全自动电容量测量仪.

产品参数

环境温度 -10℃~+40℃
相对湿度 ≤90%
工作电源 AC220V±10% 50Hz
电容量程 0.02μF~2000μF 精度:±0.5%
电感量程 0.1mH~2000H 精度:±0.5%
无功功率量程 0~20MVar 精度:±1.0%
有功功率量程 0~20kW 精度:±1.0%
损耗因子量程 0~20% 精度:±1.0%
电阻分量量程 0~10MΩ 精度:±1.0%
仪器体积 400×290×175(长×宽×高)mm3
仪器质量 9.5kg
附件箱体积 340×260×135(长×宽×高)mm3
附件箱质量 3.6kg

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
主机 / 1台
测试线和夹子 / 2套
AC 220V电源线 / 1根
钳形电流传感器 / 1套
USB通信连接线 / 1根
短接线 / 1根
接地线 / 1根
5A保险管 / 3个
2A保险管 / 3个
软件光盘 / 1张
说明书 / 1本
检验报告 / 1份
合格证 / 1张



售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFRG-500L 电容电感测试仪【厂家直供】 说明书
SFRG-500L 电容电感测试仪【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

客户案例



经验库



电容电感测试仪使用注意事项

      湖北四方国瑞电力研制的电容电感测试仪在使用过程中的注意事项如下:
        1
、仪器开箱后,按照仪器装箱单,检查是否相符 。
        2
、在对仪器进行操作前,首先应详细阅读该本说明书,或在对本仪器熟悉的人员指导下进行,以免产生误操作。
        3
、电源输入线应与本仪器电源插座相同。
        4
、由于液晶体受温度引响,会导致屏幕灰度发生变化,如果字迹不清晰可调节旋钮。
        5
、钳形表一般和仪器一起使用,也可单独使用,每次用完后请放回保护盒里以免损坏。
        6
、仪器应在技术指标规定的环境中工作,仪器特别是连接测试导线应远离强电磁场,以免对测量产生干扰。
        7
、仪器测试完毕或排除故障需打开仪器时,应将电源开关置于关闭位置并拔下电源插头。
        8
、仪器测试电缆、电线、夹子应保持清洁,以保证测试接触良好。



电容器的性能指标和一般特性

       电容器通常简称其为电容,用字母C表示是‘装电的容器’,是一种容纳电荷的器件。英文名称:capacitor。电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合,旁路,滤波,调谐回路,能量转换,控制电路等方面。

       在电子产品中,电容器是必不可少的电子器件,它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。由于电容器的类型和结构种类比较多,因此,我们不仅需要了解各类电容器的性能指标和一般特性,而且还必须了解在给定用途下各种元件的优缺点,以及机械或环境的限制条件等。这里将对电容器的主要参数及其应用做简单说明。

       1.标称电容量(CR)。电容器产品标出的电容量值。云母和陶瓷介质电容器的电容量较低(大约在5000pF以下);纸、塑料和一些陶瓷介质形式的电容器居中(大约在0.005uF~1.0uF);通常电解电容器的容量较大。这是一个粗略的分类法。

       2.损耗角正切(tgδ)。在规定频率的正弦电压下,电容器的损耗功率除以电容器的无功功率为损耗角正切。

       在实际应用中,电容器并不是一个纯电容,其内部还有等效电阻,它的简化等效电路如附图所示。对于电子设备来说,要求RS愈小愈好,也就是说要求损耗功率小,其与电容的功率的夹角要小。

       3.电容器的温度特性。通常是以20℃基准温度的电容量与有关温度的电容量的百分比表示。

       4.使用寿命。电容器的使用寿命随温度的增加而减小。主要原因是温度加速化学反应而使介质随时间退化。

       5.绝缘电阻。由于温升引起电子活动增加,因此温度升高将使绝缘电阻降低。

       6.类别温度范围。电容器设计所确定的能连续工作的环境温度范围。该范围取决于它相应类别的温度极限值,如上限类别温度、下限类别温度、额定温度(可以连续施加额定电压的最高环境温度)等。

       7.额定电压(UR)。在下限类别温度和额定温度之间的任一温度下,可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。电容器应用在高电压场和时,必须注意电晕的影响。电晕是由于在介质/电极层之间存在空隙而产生的,它除了可以产生损坏设备的寄生信号外,还会导致电容器介质击穿。在交流或脉动条件下,电晕特别容易发生。对于所有的电容器,在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压。

       电容器包括固定电容器和可变电容器两大类。其中固定电容器又可根据其介质材料分为云母电容器、陶瓷电容器、纸/塑料薄膜电容器。
