SFXZB高压串联谐振试验装置KD-3000交流耐压试验装置

发布日期：2020-07-18　点击：1736次

产品简介 广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发马达、变压（气压变量)器、GI S、高压交联电缆（Cable)、互感器、套管等的交接实验（experiment)和防止性试验。变频串联谐振耐压装置采用了调节电源的频 率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经 得到广泛的应用。变频串联谐振主要由变频电源，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上 为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。本公司(Company)在变频串联谐振高压试验领域自主研发的变频、调压 软件技术，ling先于国内高压试验行业，利用这一技术采用16位精细变频、10KHZ载波频率(frequency)、SPWM和进口原装IPM整体模块 设计、制造的变频串并联谐振成套试验装置，完全符合国家有关高压实验的规程和要求。 工作原理 通过(tōng guò)调节变频控制（control)器的输出频率(frequency)，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即 为试品上所加电压。调频串联谐振试验装置变频调感发电机交流耐压装置所需电源容量大大减小。变频调感发电机交流耐压装置电源是 利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的 电源功率只有试验容量的。 通过调频控制器提供供电电源，试验电压由励磁变压（气压变量)器经过初步升压后，使高电压加在电抗器 L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L， 调节变频控制器的输出电压，使试品上高压达到所需要的电压值。 产品(Product)特点 大屏幕显示试验数据、试验状态，并有实时操作步骤（procedure)提示功能 能灵活整定实验（experiment)电压、调频范围、加压时间 试验结果能计算出被试品电容 具有计算机通讯接口，便于通讯和试验数据管理(guǎn lǐ) 体积小、重量轻、操作控制方便 分辨率高、频率分辨率为0.001HZ

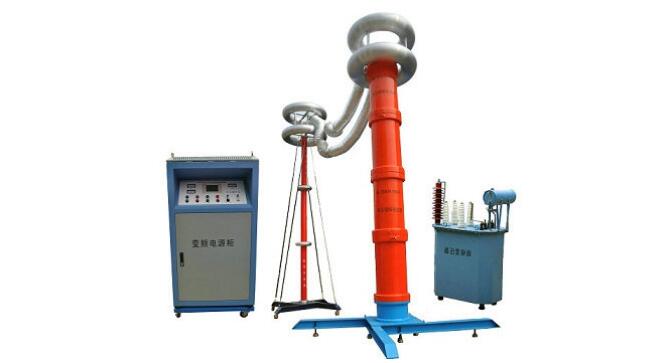

安全可靠高、系统具有过电流(Electron flow)、过电压及放电保护功能，可有效保护人身及设备(shèbèi)安全试验结果可打印可升级 造作软件 变频（frequency conversion)调感式发电机交流耐压装置成套组成 成套装置组成为变频（frequency conversion)调压电源、励磁变压（气压变量)器（Transformer）、电抗器、分压器及补偿电容器。 技术参数(parameter) 环境温度（temperature)：-10～45℃ 环境湿度：≤90% 海拔高度：≤2000M 电源输入：220V±10%单相 50Hz 输出0～220V(≤10KW) 380V±10%三相 50Hz 输出0～400V 额定试验容量：0～8000KVA(选择(xuanze)) 谐振电压：0～1000KV(选择(xuanze)) 频率调节范围：0.1～300Hz 系统测量精度（精确度）：0.5级 频率调节分频率：0.01Hz 不稳定度：≤0.05% 输出波形：正弦波 波形畸变（指：畸形地变化）率：≤0.5% 噪声：≤60dB 电抗器Q值：30～200(选择(xuanze))
