四方国瑞电力-串联谐振装置主要功能及其技术特点

发布日期：2020-07-18　点击：3446次

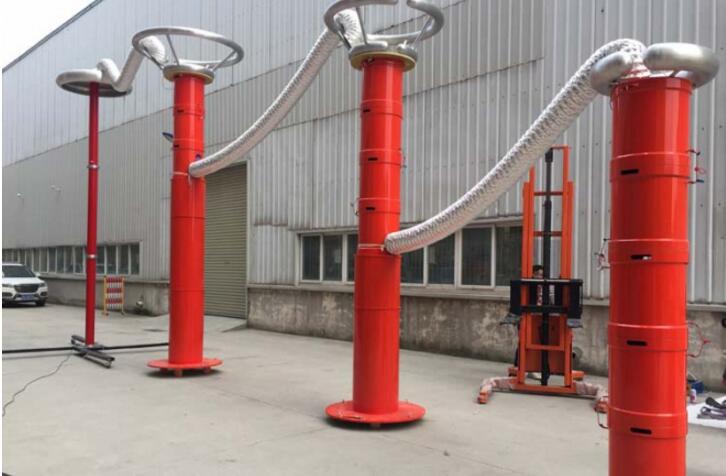

串联谐振主要功能及其技术特性： ● 装置具有过压、过流、零位启动、系统(system)失谐（闪络）等保护功能，过压过流保护值可 以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析(Analyse)。变频串联谐振试验成套装置运用串联 谐振原理，调节变频控制器的输出频率，使回路电感 L 和试品 C 串联谐振，高压电抗器 L 是谐振回路重要部件，当电源频率等于 1/(2π √LCX)时，它与被试品 CX 发生串联谐振，谐振电压即为加到试品上电压。变频串联谐振耐压试验装置采用了专用的SPWM数字 式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间 内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。串联谐振耐压测试仪主要由变频控制器、励磁 变压器、高压电抗器、高压分压器等组成。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容 性试品的交接和预防性试验。● 整个装置单件重量很轻，较大不超过40kg，便于现场使用。● 装置具有三种工作模式(pattern)，方 便用户根据现场情况(Condition)灵活选择(xuanze)，提高试验速度。工作模式(pattern)为：全自动模式、手动模式、自动调谐手动升 压模式。● 能存储和异地打印数据（data)，存入的数据（data)编号是数字，方便的帮助用户识别和查找。● 装置自动扫频时频率 (frequency)起点可以在规定(guī dìng)范围(fàn wéi)内任意设定，扫频方向可以向上、向下选择(xuanze)，同时液晶大屏幕显示扫描

曲线（Curve），方便使用者直观了解(Find out)是否找到谐振点。● 采用了DSP平台技术，可以方便的根据用户需要增减功能和升 级，也使得人机交换界面更为人性化。
