110kV GIS的交流耐压试验串联谐振装置

发布日期：2020-07-18　点击：3544次

串联谐振 8.7kV/10KV/串联谐振装置 交流耐压试验

一、 串联谐振试验对象及试验要求 1．26kV/35KV,185mm2电缆（Cable)3000m，电容量≤0.50μF，试验频率(frequency)为30-300Hz,试验电压52kV。 2．8.7kV/10KV,300mm2电缆（Cable)5000m，电容量≤1.85μF，试验频率为30-300Hz,试验电压22kV。 3．110kV GIS的交流耐压试验，试验频率(frequency)为30-300HZ，最高试验电压200kV。 工作环境 1. 环境温度（temperature)：－150C –40 0C; 2. 相对湿度：≤90%RH; 3. 海拔高度: ≤1500米； 二、 串联谐振参数 1. 额定容量：324kVA； 2. 输入电源：单相380V电压，频率(frequency)为50Hz； 3. 额定电压：216kV；54kV；27kV 4. 额定电流：1.5A；6A；12A； 5. 工作频率：30-300Hz； 6. 波形畸变率：输出电压波形畸变率≤1%； 7. 工作时间：额定负载（load）下允许连续60min；过压1.1倍1分钟； 8. 温 升：额定负载下连续运行60min后温升≤65K； 9. 品质（Character)因素：装置自身Q≥30(f=45Hz)； 10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

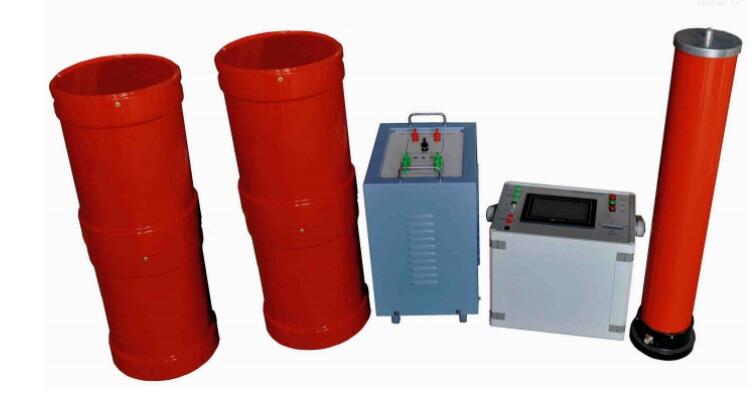

11. 测量精度：系统有效值1.5级； 三、 串联谐振标准 GB10229-88 《电抗器》 GB1094 《电力变压器》 GB50150-2006 《电气装置安装工程(Engineering)电气设备(shèbèi)交接试验标准》 DL/T 596-1996 《电力设备(shèbèi)预防性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 四、 装置容量确定 26kV/35KV,185mm2电缆3000m，电容量≤0.50μF，试验频率为30-300Hz,试验电压52kV。变频串联谐振主要由变频电源，励磁变压器， 高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。 频率取35Hz。 试验电流I=2πfCU试 =2π×35×0.50×10-6×52×103=5.7A 对应电抗器电感量 L=1/ω2C=40H 设计八节电抗器，电抗器单节为40.5kVA/27kV/1.5A/80H，通过(tōng guò)单独或组合使用能输出54kV，216kV，系统总容量为 324kVA。 验证(Experimental)：2．8.7kV/10kV,300mm2电缆5000m，电容量≤1.85μF，试验频率为30-300Hz,试验电压22kV，此时试验参数为： f=1/2π√LC=1/(2×3.14×√10×1.85×10-6)=37Hz。变频串联谐振耐压装置采用了调节电源的频率的方式使得电抗器与被试电容器实 现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。 I=2πfCU试 =2π×37×1.85×10-6×22×103=9.4A 结论：串联谐振装置容量定为324kVA/216kV，27kV，54kV;分八节电抗器，电抗器单节为40.5kVA/27kV/1.5A/80H通过(tōng guò)组合使 用能满足上述被试品的试验要求。 五、 试验时使用关系列表 六、 串联谐振参数(parameter) 1. 激励变压器（Transformer）JLB-18kVA/15kV/3kV/1.5kV/0.4kV 1台 a) 额定容量：18kVA； b) 输入电压：380V，单相； c) 输出电压：15kV；3kV；1.5kV d) 结 构：干式； e) 重 量：约95 kg； 2. 变频电源DAXZ-BP-18kW/380V 1台 a) 额定输出容量：18kW b) 工作电源：380±10%V（单相），工频 c) 输出电压：0 – 400V，单相。变频串联谐振试验成套装置运用串联谐振原理，调节变频控制器的输出频率，使回路电感 L 和试 品 C 串联谐振，高压电抗器 L 是谐振回路重要部件，当电源频率等于 1/(2π √LCX)时，它与被试品 CX 发生串联谐振，谐振电压即 为加到试品上电压。 d) 额定输入电流(Electron flow)：47A e) 额定输出电流(Electron flow)：47A f) 输 出 波 形：正弦波 g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5% i) 频率调节范围：20 – 300Hz j) 频率调节分辨率：≤0.1Hz k) 频率稳定（解释:稳固安定；没有变动)度： 0.1% l) 运 行 时 间：额定容量下连续60min m) 额定容量下连续（Continuity)运行60min元器件最高温度≤65K; n) 噪 声 水 平：≤50dB o) 可实现以下功能 1) 内部由嵌入式触控屏控制,操作功能得到优化,操作简单 2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时1.5分钟(全频扫). 频率分辨率0.01Hz 3) 自动试验,用户可设置试验程序,系统(system)自动按设置的程序完成试验过程 4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作 在最优出力状态，调频时绘制频率(frequency)电压曲线。 5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况(Condition)进行操作控制 6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出 7) 软件经过严格模拟运行检验，运行安全、稳定（解释:稳固安定；没有变动)、可靠 8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据； 9) 液晶显示屏(LCD)可显示电源电压和电流；高压输出的频率、电压、电流 10) 保护功能：具有断电、过流、过压及闪络保护功能； a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置 b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置 c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频 （frequency conversion)电源内电子元件不会击穿 d) 断电保护：试验电源断电后，装置能快速保护 11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动 12) 外观及操作界面充分采用人性化设计，美观大方，操作简便 13) 重量约25kg； 3. 高压电抗器DAXZ -40.5kVA/27kV 8节 a) 额定容量：40.5kVA; b) 额定电压：27kV； c) 额定电流(Electron flow)：1.5A； d) 电 感 量：80H/单节； e) 品质因素：Q≥30 (f=45Hz)； f) 结 构：干式； g) 重 量：约42kg； 4. 电容分压器FCR-220 kV -1000 pF 1套 a) 额定电压： 220kV b) 高压电容量：1000pF c) 介质损耗：tgσ≤0.5%； d) 分 压 比：1000：1 e) 测量精度：有效值1.5级; f) 重 量：约20kg 七、 供货清单(detailed list)一览表 八、摘要

方案型号：SFZ-324kVA/216kV/27kV 方案名称：调频式串联谐振耐压装置 参考标准：GB50150-2006,DL/T849.6-2004
