SF6810B变压器变比测试仪技术指标

发布日期：2020-06-20　点击：1162次

一、概述

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比。全自动变比测试仪克服了传统变比电桥测试的缺点。仪器一次完成三相变比测试，测试速度快，准确度高。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

7、高、低压电缆不要接反。

8、测单相变压器时只使用黄色和绿色线夹，不用的测试夹要悬空。

三、性能特点

1、采样数字化三相逆变测试电源，无谐波含量，电压便于调节，启动，停止消除AC220V或者采样发电机供电时的电源影响。

2、三相测试电源，提高测试速度，可识别变压器接线组别0-11

3、适用变压器种类广，具有Z形联接变压器测试功能。

4、一次输入额定参数后，可自动测量变压器变比值、误差值和自动识别分接开关分接位，对于分接不对称的分接开关，也可准确的测量出变压器分接开关的准确位置，最多可测量197个分接点位的分接开关。

5、保护功能完善，具有高低压反接保护，变压器匝间短路保护，输出短路保护，增加仪器使用的稳定性。

6、采用七寸65K彩色触屏液晶，仿手机化液晶显示方式，操作简单快捷。

7、仪器具有不掉电时钟以及数据存储，便于查看历史数据。

8、仪器既有打印输出，U盘接口，也可配备RS232接口，便于无纸化办公

9、采用耐寒耐温，密封防水，防摔防震多功能工程塑料箱，便于野外试验。

四、技术指标

1、量程：0.9～10000

2、精确度：（0.1%+字）（500以下）

（0.2%+字）（500~2000）

（0.3%+字）（2000以上）

3、分辨率：最小0.0001

4、输出电压：2v、7V、100V、170V

5、工作电源：AC220V 50HZ

6、使用温度：–20℃~ 40℃

7、相对湿度：≤85％，不结露

8、外形尺寸；主机：360*290*170(mm) 线箱：360*290*170(mm)

9、重量：主机5.9KG 线箱：5.1KG

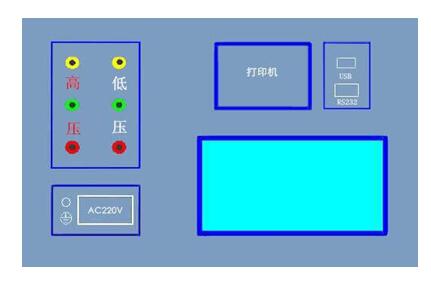

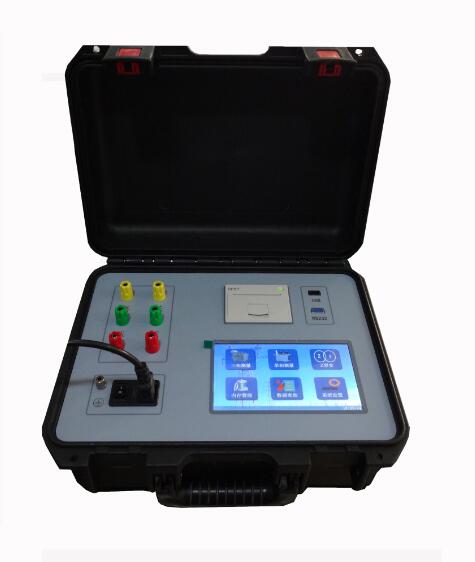

五、  面板说明

















1、显 示 屏：7寸高清彩色触屏液晶，数字调节背光，显示操作菜单和测试结果。

2、高 压 端：接测试线黄、绿、红四色接线柱，对应接被测变压器高电压侧的A、B、C三相。

3、低 压 端：黄、绿、红对应接被测变压器低电压侧a、b、c三相

4、AC220V ： 整机电源输入口，接AC220V工频电源。

5、       ：保护接地柱。

6、通讯：串口通讯

7、USB：U盘存储

8、打 印 机：测量完成后打印测试结果。



五 操作说明

（ 一 ）菜单描述

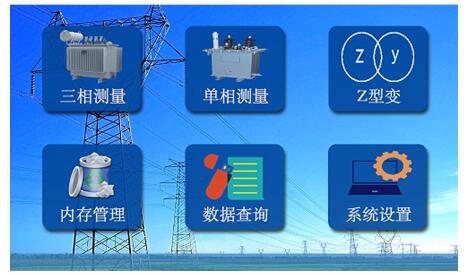

上图为开机界面，可以选择 三相测量，单相测量、Z型变、内存管理、数据查询、系统设置等功能；

如下图为三相测试设置界面：
