SF6810C变压器变比测试仪技术参数

发布日期：2020-06-20　点击：1257次

一、概述

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根



据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压



比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结



果只为一相变比。全自动变比组别测试仪克服了传统变比电桥测试的缺点。仪器



一次完成三相变比测试，测试速度快，准确度高。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直



射场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

7、高、低压电缆不要接反。

8、测单相变压器时只使用黄色和绿色线夹，不用的测试夹要悬空。

三、性能特点

1、采样数字化三相逆变测试电源，无谐波含量，电压便于调节，启动，停止消除



AC220V或者采样发电机供电时的电源影响。

2、三相测试电源，提高测试速度，可识别变压器接线组别0-11

3、适用变压器种类广，具有Z形联接变压器测试功能。

4、一次输入额定参数后，可自动测量变压器变比值、误差值和自动识别分接开关



分接位，对于分接不对称的分接开关，也可准确的测量出变压器分接开关的准确



位置，最多可测量197个分接点位的分接开关。

5、保护功能完善，具有高低压反接保护，变压器匝间短路保护，输出短路保护，



增加仪器使用的稳定性。

6、采用七寸65K彩色触屏液晶，仿手机化液晶显示方式，操作简单快捷。

7、仪器具有不掉电时钟以及数据存储，便于查看历史数据。

8、仪器带有打印输出。

9、采用耐寒耐温，密封防水，防摔防震多功能工程塑料箱，便于野外试验。

四、技术指标

1、量程：0.9～5000

2、精确度： （0.1%+ 字）（500以下）

 （0.2%+ 字）（500~2000）

 （0.3%+ 字）（2000以上）

3、分辨率：最小0.0001

4、工作电源：AC220V  50HZ

5、  使用温度：–20℃~ 40℃

6、 相对湿度：≤85％，不结露

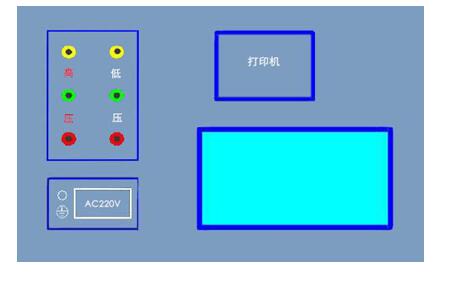

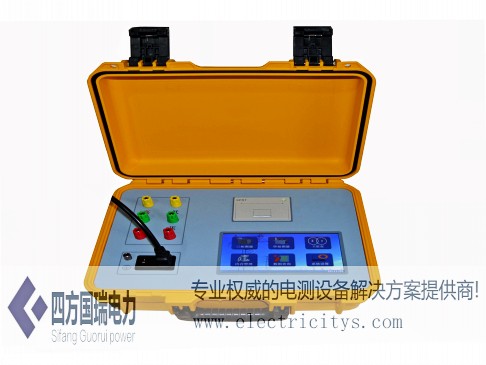

五、  面板说明

1、显 示 屏：7寸高清彩色阵液晶，数字调节背光，显示操作菜单和测试结果。

2、高 压 端：接测试线黄、绿、红四色接线柱，对应接被测变压器高电压侧的A



、B、C三相。

3、低 压 端：黄、绿、红对应接被测变压器低电压侧a、b、c三相

4、AC220V ： 整机电源输入口，接AC220V工频电源。

5、     ：保护接地柱。

6、打 印 机：测量完成后打印测试结果。

 五 操作说明
（ 一 ）菜单描述

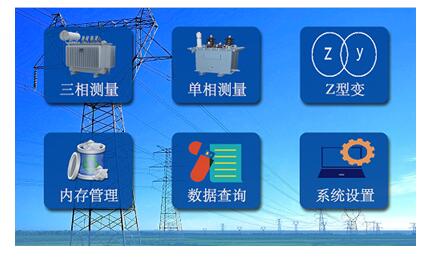

上图为开机界面，可以选择 三相测量，单相测量、Z型变、内存管理、数据查询、系统设置等功能；
如下图为三相测试设置界面：

按左右按键，移动光标；
按文本框可弹出输入键盘，可输入特殊的值，标准的值可以按右侧的按钮更改；
单相测量、z型变、设置方法基本相同，不再赘述；
测试完成界面如下图：
