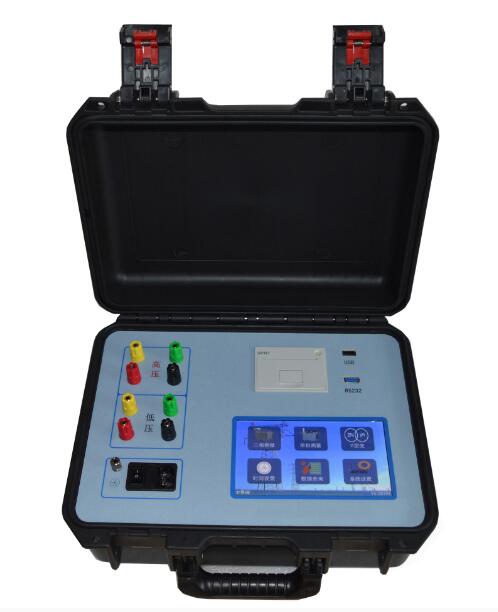

SF6810A变压器变比测试仪技术指标

发布日期：2020-06-20　点击：43212次

一 概述
在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前及根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。传统的变比电桥读数不直观，要进行换算，只能逐相进行测量。SF6810A变压器变比测试仪克服了传统变比电桥测试的缺点，操作简便直观，采用三相精密逆变电源，测试快，准确度高。
二 功能特点
1、 仪器内部采用三相精密逆变电源，而非采用单相的市电电源作为测量电压，消除了测量时候市电电压的谐波影响，测量更准确。工作电源为发电机时，无任何影响。
2、 采用三相输出电压，提高测试速度，可以测量相间夹角，自动识别变压器接线组别0-11。
3、 适用变压器种类广，特别适用于Z型变、整流变、接地变、电炉变、移相变、平衡变等变压器的测量，测量参数最全面。
4、 采用自制精密三相逆变电源，具有高低压反接保护，变压器匝间短路保护，分接开关分合不到位保护，输出全短路保护，增加仪器稳定性。
5、 输入额定参数后，可自动测量变压器变比值、误差值和分接开关分接位，尤其对于分接不对称的分接开关，也可准确的测量出变压器分接开关的准确位置，最多可测量99个分接点位的分接开关。
6、 采用7寸高清彩色触屏液晶，模块化显示，每个操作步骤都有中文提示，无需说明书，只看液晶提示即可完成仪器操作。
7、 仪器既有打印输出，U盘接口，也可配备RS232接口，便于无纸化办公。
8、 采用耐寒耐温，密封防水，防摔防震多功能工程塑料箱，便于野外试验。

9、 仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

SF6810A变压器变比测试仪技术指标

9、 重量：主机5.9KG 线箱：5.65KG

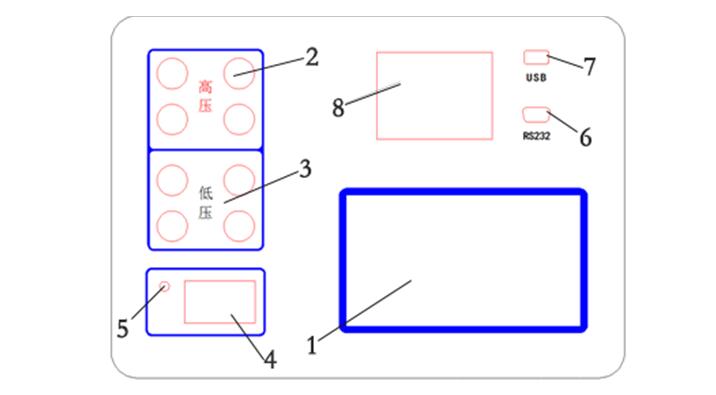

四  面板说明

1、显 示 屏：7寸高清彩色触屏液晶，数字调节背光，显示操作菜单和测试结果。
2、高 压 端：接测试线黄、绿、红、黑四色接线柱，对应接被测变压器高电压侧的A、B、C、O三相。
3、低 压 端：黄、绿、红、黑对应接被测变压器低电压侧a、b、c、o三相
4、AC220V ： 整机电源输入口，接AC220V工频电源。
5、       ：保护接地柱。
6、通讯：串口通讯
7、USB：U盘存储
8、打 印 机：测量完成后打印测试结果。
