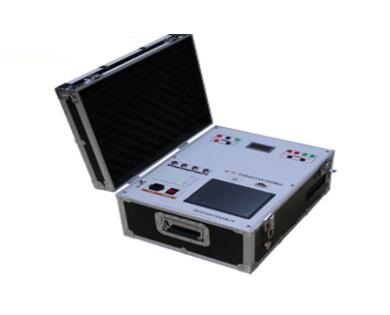

SFGKC-HAJ交直流高压开关测试仪

发布日期：2020-06-20　点击：3431次

  产品介绍

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

产品特征

1、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

2、高速热敏打印机，方便现场打印测试数据。

3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供AC/DC10～270V可调电源，电流20A。手调整定分、合闸线圈的动作电压值。

4、配备直线传感器、旋转传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

6、开关动作一次，得到所有数据及图形。

7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

9、同时可测6路金属触头断口、3路主断口和3路辅助断口。

10、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

11、内部抗干扰电路可满足500KV变电站内可靠使用。产品参数

1时间测量：

              6路 固有分闸（合闸）时间

              分闸（合闸）相内不同期

              分闸（合闸）相间不同期之差

              合闸（分闸）弹跳时间（弹跳次数）

              内触发测试范围：0.01ms～20000ms，999ms内分辨率：0.01ms。

              外触发测试范围：0.01ms～200s，999ms内分辨率：0.01ms。

              在1000ms以内准确率：0.05%±1个字

2、速度测量：刚分（刚合）速度

    指定时间段（行程段或角度段）平均速度

3、测速范围：1mm传感器 0.01～25.00m/s，

                0.1mm传感器 0.001～2.50m/s

                360°角度传感器 1周波/ 0.25°

4、行程测量：动触头行程（行程）

                接触行程（开距）

                超行程

                过冲行程或反弹行程

5、测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。

                360线传感器：360о，测量范围：0-1000mm，分辨率:0.25о。

6、仪器电源：AC220V ± 10%；50Hz ± 2%

7、交直流电源输出:DC10～270V连续手调，DC110V≤30A（短时），DC220V≤ 20A(短时)。

8、外触发触发电压：AC/DC10-300V，电流≤120A

9、隔离开关测量范围：

⑴、电压输出：DC20～260V（可调）；

⑵、电源输出时间：0.01-20秒（可设置）；

⑶、断口信号最大采集时间为200秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

10、主机体积：500×400×190mm

11、使用环境：  -20℃~+50℃

12、相对湿度：≤90%
