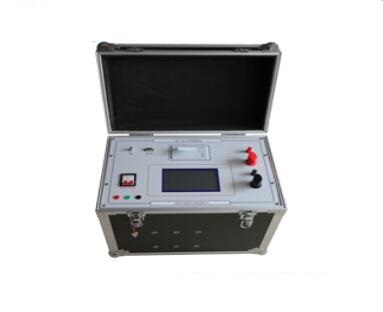

SFHL-1000A回路电阻测试仪

发布日期：2020-06-20　点击：3743次

产品简介

SFHL-1000A回路电阻测试仪是用于测量开关、断路器、变压器等设备的接触电阻、回路电阻的专用测试设备。其采用典型的四线制测量法，通过输出一个直流电流，施加于被测体的两个端钮之间，并测量电流流过被测体所产生的压降，然后通过电压和电流之比得出被测体的直流电阻。主要由恒流源、前置放大器、A/D转换器、指示装置等部分组成。

      产品特征

1  结合硬软件设计：采用高精密电子线路和高性能单片机，使得仪器具有测量速度快，数值稳定，重复性能好等特点。

2  实时监测显示现场电阻值、电流值。

3  电流持续时间1分钟以上，完全符合JJG 1052-2009回路电阻检定规程。

4  测试电流来自高精度的100A/200A/600A/1000A开关式恒流电源，无需人工调节，测试迅速准确。

5  具有打印、存储、实时查看数据等功能。

6  采用了大屏幕汉字显示、菜单操作，界面友好，一目了然，方便操作。

7  微型打印机为热敏式打印机，速度快，表面可直接安装打印纸。

8  具有电压正负极之间及电流正负极之间互换接线测量功能。

9  通过RS232串行口对设备内的数据进行管理，实现无纸化办公。

      产品参数

1、测量范围：0-1000A

            0-100A       0--20mΩ      持续300S

            200A         0--10mΩ      持续120S

            300A -500A   0--5mΩ        持续60S

            600A-900A    0--3mΩ       持续30S

            1000A        0--2mΩ       持续30S

2、测量精度：0.5%

3、分辨率：0.1μΩ

4、工作方式：连续测量

5、显示方式：液晶显示

6、计算机接口：RS232

7、打印方式：热敏打印

8、环境条件：

温度：－10℃—50℃

相对湿度：< 90%（25℃）

海拔高度： ≤1500米

电源频率：50HZ±1HZ

9、功率： ≤5000W

10、主机外形尺寸：长 520mm*宽340mm*高450mm

    附件外形尺寸：长 520mm*宽340mm*高350mm

11、主机重量： 36Kg     附件重量：40Kg
