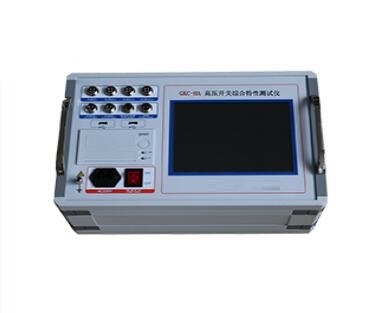

SFGKC-HA 高压开关综合特性测试仪
发布日期：2020-06-20 点击：3432次
产品别称
高压开关综合特性测试仪、高压开关综合测试仪、高压开关动特性测试仪、断路器特性测试仪、断路器双端接地测试仪、双端接地高压开关测试仪、合闸开关测试仪
产品简介
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压开关综合特性测试仪在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关综合测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
产品特征
⑴、高压开关综合特性测试仪有8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、高压开关综合特性测试仪机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC15～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、高压开关特性测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口。
⑽、高压开关综合特性测试仪内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、高压开关综合特性测试仪内部抗干扰电路可满足800KV变电站内可靠使用。
产品参数
1、时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～20s，分辨率：0.01ms
测试范围：20s～200s，分辨率：0.1ms
在200ms以内准确率：(0.1%t±0.1)ms
2、重合闸测量：合分、分合、分合分
3、速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
4、测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～20.0m/s
0.5°角度传感器 1周波/ 0.5°
5、行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
6、行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
加速度传感器测量范围：0-600mm，分辨率：0.1mm
360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm
直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）
直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）
直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）
激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）
7、线圈电流测量：0～20A最小分辨率：0.01A。
8、仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
9、内触发电源：输出DC15～260V连续可调
输出电流：220V电压以下≤ 20A（短时），110V电压以下≤ 30A（短时）
10、外触发：触发电压AC/DC10V～300V，电流：≤ 120A(短时)
11、 隔离开关测量范围：
⑴、电压输出：DC15～260V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
12、主机体积：380×280×170mm
13、使用环境： -20℃~+50℃
14、相对湿度：≤90%
15、使用环境： -10℃~+50℃SFGKC-HA 高压开关综合特性测试仪
