电缆劣化诊断测试

发布日期：2020-05-28　点击：1186次

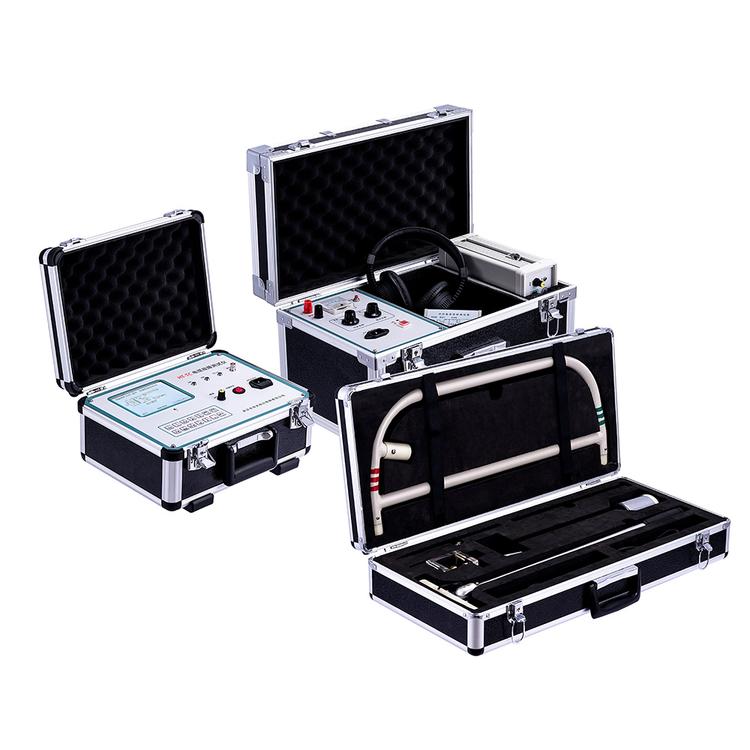

1.1电力电缆故障测试仪测试这是通过使用电缆故障测试仪测量诊断电缆绝缘的测试。由于测量仪器紧凑，轻 巧且易于操作，因此该测试已进行了很长时间。 1）测量电缆故障测试仪被用作测量仪器。这是一种配备有直流高压电源的便携式类型，是一种简单的直读型绝 缘电阻表，目前广泛使用电池型和手动发电机型。下表列出了主要的大型规格类型。 2）通常，将测量开始后1分钟的值作为兆。兆瓦受环境（尤其是湿度）的影响很大，因此需要在测量时记录气 候，温度和湿度以供参考。测试后，必须将电极短路以防止触电，并且必须充分释放残留电荷。 3）测试结果的检查随环境，电缆结构和尺寸的不同而有很大差异，因此很难根据测量值准确确定绝缘状态，因 此通常用作参考。在某些情况下，使用标准值来粗略地诊断电缆绝缘体和护套绝缘体。另外，已经报道了详细 检查使用兆伏诊断劣化电缆的绝缘劣化的可能性的示例。

1.2直流高压测试 1）直流泄漏电流测试，该测试通过测量泄漏电流值或通过将直流高压施加到电缆绝缘子上而检测到的电流的时 间变化来检查绝缘子的劣化状态。由于此测试使用直流电作为施加的电压，因此即使使用较长的电缆也相对容 易测量，并且适合于现场测试。由于这个原因，它已经与大型测试一起在过去进行了广泛的应用，并且是最成 功的方法。

a）  测试电路及装置作为电源，通常使用电池，并且使用在电压调节之后将电池直流电转换成交流电压以在整流 电路中产生稳定的直流高压的方法。 期望在测试电缆的端子处安装保护电极，以防止由于泄漏引起的错误。泄漏电流使用微型直流电流表测量，但 除此之外，电流会从安装在设备中的标准电阻器转换为电压，并且电流的时间特性通常由记录仪进行调查。在 任何情况下，由于无法避免由于外部噪声引起的测量值的影响，因此通常在测量仪器的信号输入侧设计用于电 流测量线的屏蔽线和低通滤波器。近来，具有内置的DC高压电源的紧凑且轻便的DC泄漏电流测量装置也已经商 业化。

b）  测试方法 通常，观察到电流的时间特性，但经常同时研究电压特性。已经提出了各种施加电压，施加时间和施加方法， 并且下表示出了示例。在电缆损坏的情况下，测试电压可能会导致电介质击穿，因此希望在测量泄漏电流之前 首先通过兆测试测试绝缘状态。此外，在设置电缆之前，如果产生直流高压，则必须观察测量电路的泄漏泄漏 （SET Leak）。漏电流的真实值是实际值减去SET Leak值。 测试电缆清洁端子表面并安装保护电极，以消除端子泄漏引起的错误。由于该测试对大型测试等测量环境有很 大的影响，因此在测试过程中记录气候，温度，尤其是湿度非常重要。测试后，电缆芯线必须接地以防止触 电。在那种情况下，为了保护电缆，期望一次以高电阻（例如1Mohm）对电缆放电，然后提供足够的接地。

c）  检查测试结果由于泄漏电流值根据电缆类型，测量环境和测量方法的不同而有很大差异，因此仅对这些值进 行轻松比较是很危险的。测量数量被评估为绝对值或每单位长度（Km）的转换值，但通常是前者。就转换而 言，如果测试电缆很短，则有可能无法避免由于测量中端子泄漏引起的误差;相反，如果电缆较长，则由于局部 劣化而导致的泄漏电流将被平均化（较少）。因为有危险。 因此，将测量值转换为每单位长度的值时，必须格外小心。操作后立即测量电缆的泄漏电流时，应考虑温度影 响。在CV电缆中，电流值随温度升高而增加。

另一方面，当形成具有非常大的劣化的局部缺陷时，可以发现突然的变化（踢现象）和漏电流时间特性的增 加。特别是，在确定电缆劣化时，脚踢现象成为重要的信息。通常，通过计算以下特征值以及电流值来总结泄 漏电流测试结果，并且通常基于各种经验值或判断标准来进行电缆的绝缘劣化诊断。极性比=施加电压后1分钟 的电流值/施加电压的最后一点处的电流不平衡=（最大值-三相泄漏电流值的最小值）/三相平均泄漏电流值 CR 处的绝缘电阻=测试电缆的电容X，绝缘电阻极性比是代表吸收电流与泄漏电流之比的值，在劣化的电缆中，泄 漏电流会随时间增加，在这种情况下，极性比为1它变得更小。不平衡率是表示三相的漏电流值的偏差率的值。 由于电缆处于三相的相同状态，因此，如果各相的值较大，则可能会导致绝缘故障。弱点比率是指示绝缘电阻 （漏电流）的电压依赖性的值，并且与电缆劣化的相关性还不清楚。特别是，CV电缆的测量性能很小。 CR值可以根据泄漏电流的测量值来表示电缆的绝缘电阻，并且通过使用该值，可以相对于电缆的绝缘厚度和导 体尺寸来比较绝缘性能。随着电缆的劣化，CR值会降低。

2）直流耐压测试该测试通过在一段时间内向电缆绝缘子施加指定的直流高压，并检查当时是否存在绝缘击穿， 来确定绝缘是否良好。最初，它是在完成电线后作为检查进行的。因此，它不是严格地用于诊断绝缘劣化的测 试，而是出于基本保证电缆的绝缘性能的目的而进行的。尽管此测试的优点是操作相对简单并且可以在很短的 时间内完成测试，但很少有地方应将其用作劣化诊断测试，而应将其作为无损测试，因为当测试电缆劣化时， 电缆有断裂的危险。

a）  测试电路和测量仪器的直流高压发生电路与用于测量漏电流的电路基本相同。但是，耐压测试不一定像漏电 流测试那样要求很小的变化，因此电源不一定是电池供电的。如今，小型直流高压发生器也可以在市场上买 到，许多还可以测量泄漏电流。

b）  测试方法将直流高压施加到电缆绝缘体上一段时间。根据电气设备技术标准，将10分钟的3.3KV电缆和 20.7KV的6.6KV电缆分别施加10分钟，以完成电线的完整测试。然而，对于劣化的电缆，必须选择能够确保一定 程度的电缆绝缘的施加电压和施加时间，以免损坏绝缘体。测试后，与泄漏电流测试的情况相同，以高电阻对 其放电，然后进行大面积接地以防止触电。

c）测试结果的检验从直流耐压测试结果中很难知道绝缘子的劣化程度。但是，在测试后的电缆中，至少在一定 时间内可以确保性能，并且可以在一定程度上防止绝缘破坏。另一方面，还通过一起使用兆伏测试来考虑由耐 压测试之前和之后的兆伏变化进行新的劣化诊断的可能性。另外，正在进行研究以通过获得各种劣化电缆的DC 和AC击穿值之间的相关性来主动关联DC耐压测试，以保证电缆的剩余寿命。
