脉冲法确定电缆线损坏位置,

发布日期：2020-05-28　点击：1491次

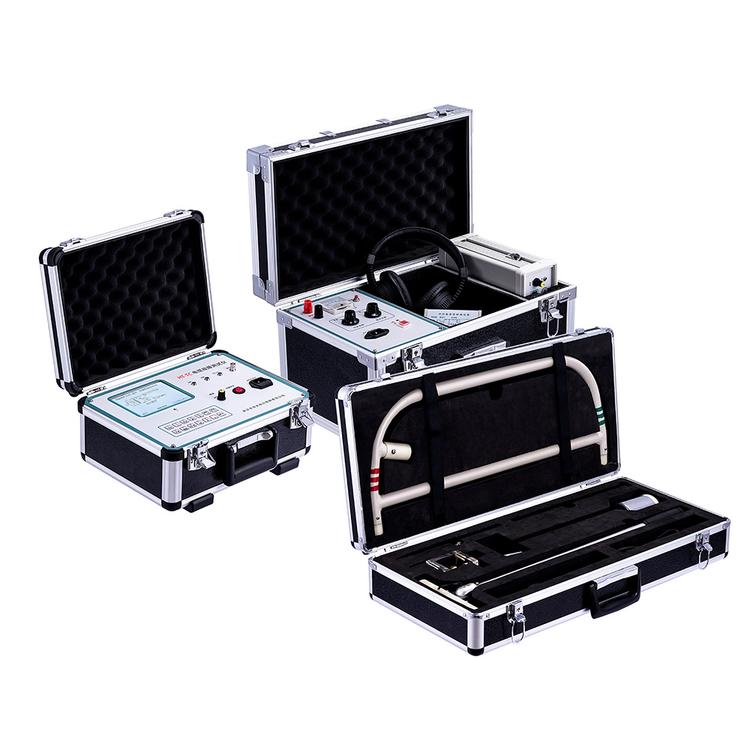

使用电缆故障测试仪（也称为高压电缆故障探测仪）脉冲法，您可以测量电缆线的总长度，确定到损坏位置的 距离，过渡电阻小于200欧姆，以及到电缆芯线断裂（延伸）的距离。 脉冲法的原理是将电压脉冲（探测脉冲）发送到受损的电缆线，该电缆沿线传播，部分地从波阻的不均匀性中 反射出来，然后返回到发送位置。使用脉冲法的仪表连接图如图所示。

发现不均匀性：在将电缆彼此连接的耦合器中，在单相和相间电缆故障中，在电缆线末端的电缆股中，在故障 位置的过渡电阻小于200欧姆。

具有各种损坏类型的电缆线的脉冲特性如图2所示。脉冲法确定电缆线损坏位置,电缆线路检测

当确定到断裂点的距离（延伸）或测量电缆总长度时，来自这些波阻不均匀性的反射信号将具有发送的探测脉 冲的极性，即 激增将上升。 如果电缆线芯发生短路，则来自短路位置的反射信号会改变发送的探测脉冲的极性，即 激增将下降。在存在严 重干扰（来自杂散电流的干扰）的情况下，电表的连接根据以下方案进行：损坏的磁芯-健康的磁芯。 如果无法将故障位置的电阻减小到200欧姆以下，则可以比较损坏和未损坏的电缆芯的脉冲特性。 在脉冲特性中那些明显不同的部分中，可以假定存在损坏。在电缆故障测试仪使用阴极射线管上的开关，您可 以看到任何电缆芯的脉冲响应，通过直接在电缆导体上切换测量软管来比较电缆导体的脉冲特性。
