电力电缆线路中高电阻损伤的定位方法

发布日期：2020-05-28　点击：1349次

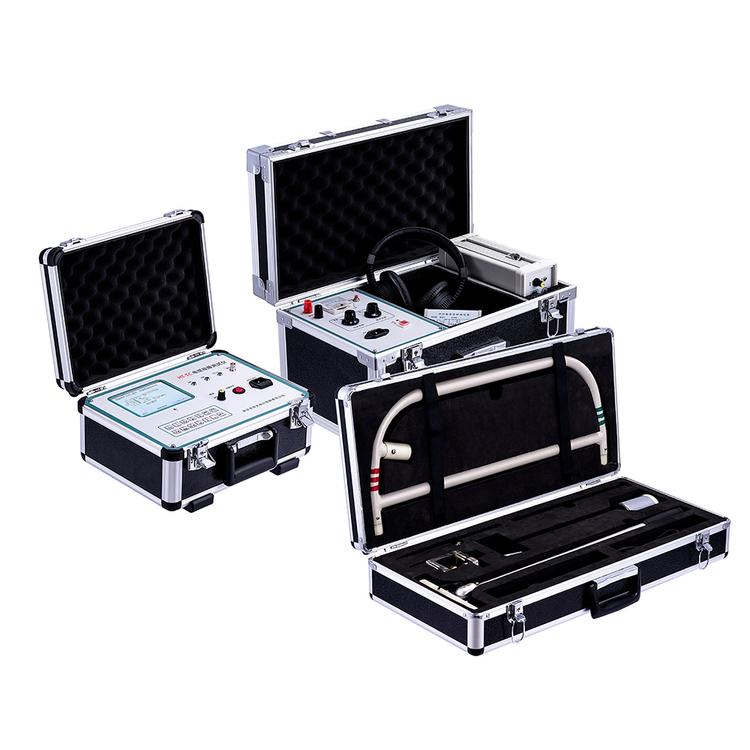

为了初步确定电力电缆线路中的高电阻损伤，通常使用高压反射法组合方法：脉冲电弧法和振动放电法。在本文中，我们将考虑这些方法中嵌入的主要思想及其工作方式。另外，我们将讨论实现这两种方法的设备。

脉冲电弧法（ARM）用于确定高电阻损伤

脉冲电弧法的主要思想是使用特殊的高压脉冲发生器，例如在电力电缆的电弧电缆发生器中使用线为高电阻缺陷的产生创造了条件，使短期电弧（击穿）发生。根据泄漏电流的大小和电流源的功率，使用发电机作用在电缆线上的两种方式之一：

1.从发电机电流源平滑充电KL自身容量（电缆），直到发生击穿为止。如果泄漏非常小，以致高压脉冲发生器的电源足以在击穿之前为充电，则可以使用此方法。对于泄漏严重的缺陷，此方法不适用。

2.将发电机内建的电容充电到所需的电压（不超过测试标准），然后对电缆进行“瞬时”放电。在这种情况下，高压脉冲在电缆线中传播，这到达缺陷的位置会导致故障。此方法可用于搜索泄漏严重的电缆线上的缺陷。

在这两种情况下，使用集成在发电机中的电感器都会延迟电弧燃烧时间。来自击穿的电流脉冲（从缺陷传播到发生器的输入端）触发一个同步电路，该电路通过电缆故障定位仪（也称为电缆故障测试仪）启动低压测深。电弧的物理特性具有低电阻，并且电缆故障定位仪的探测脉冲也从中以及低阻抗缺陷（短路）中反射出来。

脉冲电弧法的优点

确定高电阻损坏的脉冲电弧法（ARM）具有几个优点。

•这是一种非破坏性的方法，因为与燃烧不同，高压对电缆的影响是短暂的，与燃烧不同，此方法不会整体降低电缆参数，并且在绝缘电阻仍在正常范围内的地方不会造成新的损坏。

•ARM实际上是一种高精度方法，因为测量实际上是通过脉冲方法进行的。

振动放电方法（ICE /衰减）应对高电阻损坏

振动放电方法用于查找很长的电缆线上的损坏，或者在由于某种原因而对地下电缆故障定位仪脉冲的阻尼很大而无法应用脉冲电弧法的情况下。振动放电方法使您可以定位使用脉冲电弧法可以检测到的大多数故障，但是通常会降低精度。在此应注意，当通过振动放电方法进行操作时，电缆的功能未显示。

电流振荡放电的方法（电流波动法，ICE）

当使用波电流方法时，振荡电路是由系统形成的：源侧的电容器-电缆线-缺陷部位的低过渡电阻（或电弧）。当使用通过电流进行振动放电的方法时，根据的泄漏电流值和电流源的功率，此处与脉冲电弧法一样，使用将电缆暴露于发生器的两种方法之一：

1.从发电机电流源对CL电容进行平滑充电，直到发生击穿为止。如果泄漏非常小，以至电流源的功率足以在击穿之前为充电，则可以使用这种方法。对于泄漏严重的缺陷，此方法不适用。

2.将发电机内建的电容充电到所需的电压（不超过测试标准），然后对电缆进行“瞬时”放电。在这种情况下，高压脉冲在中传播，到达缺陷部位并导致击穿或较大的放电电流。此方法可用于在搜索泄漏严重的缺陷。

返回到源极的放电电流脉冲将为其电容器充电，这反过来。达到缺陷的波可能会再次在其中引起放电（在这种情况下，其极性会发生变化），或者如果不发生第二次放电，则会以相同的极性反射。再次重复该过程，直到初始脉冲的所有能量消失为止。这些振动显示在通过感应传感器连接到电缆的电缆故障定位仪的屏幕上。

振动放电法的优点

•这是一种非破坏性的方法，因为与燃烧不同，高压对电缆的影响是短暂的，与燃烧不同，此方法不会整体降低电缆参数，并且在绝缘电阻仍在正常范围内的地方不会造成新的损坏。
•该方法不需要在缺陷处点燃爆炸性电弧，因此在电弧由于某种原因而没有点燃的情况下可以提供帮助-例如，堵塞的电缆在缺陷处可能具有较低的电阻，但不会产生电弧。
