三级承试设备SFDMH-5000V 智能高压绝缘电阻测试仪说明书
概 述
随着现代化技术的不断更新和拓展，对电力系统及高电压设备的可靠性也提出更高的要求，电气设备出现事故或是损坏，通常与绝缘的缺陷密切相关。电气设备的大容量化、高电压化、结构多样化及密封化，对电气设备应提出更新的、更高的要求。大容量设备的使用不断增加，用普通的兆欧表无法检测其绝缘性能。
电力试验规程对众多的电力设备如：电缆、电机、发电机、变压器、互感器、高压开关、避雷器等要求做一系列的绝缘性能试验，首先是要做绝缘电阻测试。
在测试大容量电力设备的绝缘电阻时，绝缘电阻值和加压的时间有关，加压时间越长，绝缘阻值越高，这种现象叫绝缘的吸收现象。要了解被试品的绝缘性能必须首先对其做吸收比和极化指数试验，为下一步的泄漏、介质损耗、局部放电等，绝缘性能试验提供安全保障。我公司依照电力标准化规程特推出大容量、高抗干扰、性能稳定的智能绝缘电阻双显测试仪，对电力设备进行绝缘、吸收比、极化指数试验，为系列绝缘试验提供前期准确判断。
由于充电电流直接影响到大容量容性试品的绝缘值测试，因此需要大的充电电流，充电能力越强吸收比测试值就越接近真实值。本仪器短路电流大于3.3mA,克服了普通型兆欧表短路电流小，测试不准确、易受干扰等弊端。本仪器采取适时电压电流采样做除法运算，所以在测试时即便电压发生变化，由欧姆定理计算得到的电阻值也是准确的。该表采用数字指针相结合的原则，输出多挡电压，方便适应新老客户的使用。携带方便、操作简单；内附大容量锂电充电电池，交直流两用，并设有欠压提示和电池过充保护。本仪器可以自动显示当前时间，保存200组历史测试数据及时间，为试验人员提供了极大的工作方便。本仪器是一种新型智能化仪表，是电力试验人员绝缘检测的最佳选择。
一、主要技术指标
1、输出电压： DC:-500V, -1000V, -2500V, -5000V
误差：±5％FS(FS为满量程值)；
DC：0～5000V 200G(Ω)短路电流≥3mA
2、测试精度范围
1 MΩ～20 MΩ 误差： ±10％FS(FS为满量程值)；
20 MΩ～1000 MΩ 误差： ±5％FS(FS为满量程值)；
1GΩ ～20 GΩ 误差： ±5％FS(FS为满量程值)；
20GΩ～200GΩ 误差：±10％FS(FS为满量程值)；
1T≧200GΩ误差： ±20％FS(FS为满量程值)；
测试范围：500V（0-2 GΩ）1000V（0-10GΩ）
2500V (0-200 GΩ）5000V (0-1TΩ)
数字测试和显示范围 0-1TΩ
3、使用条件 环境温度： 0℃－40℃
相对湿度： ≤70％RH
4、电源适用范围 交流：220V±10%（内置锂电供电）
5、体积与重量 230mm×190mm×90mm (L×W×H)
重量： ＜3kg

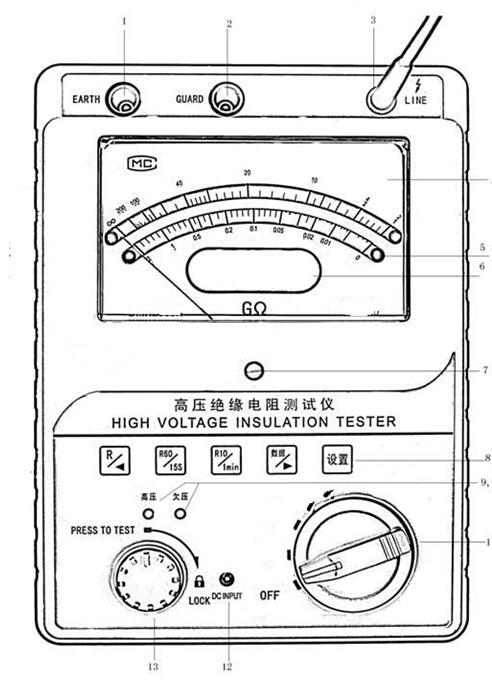

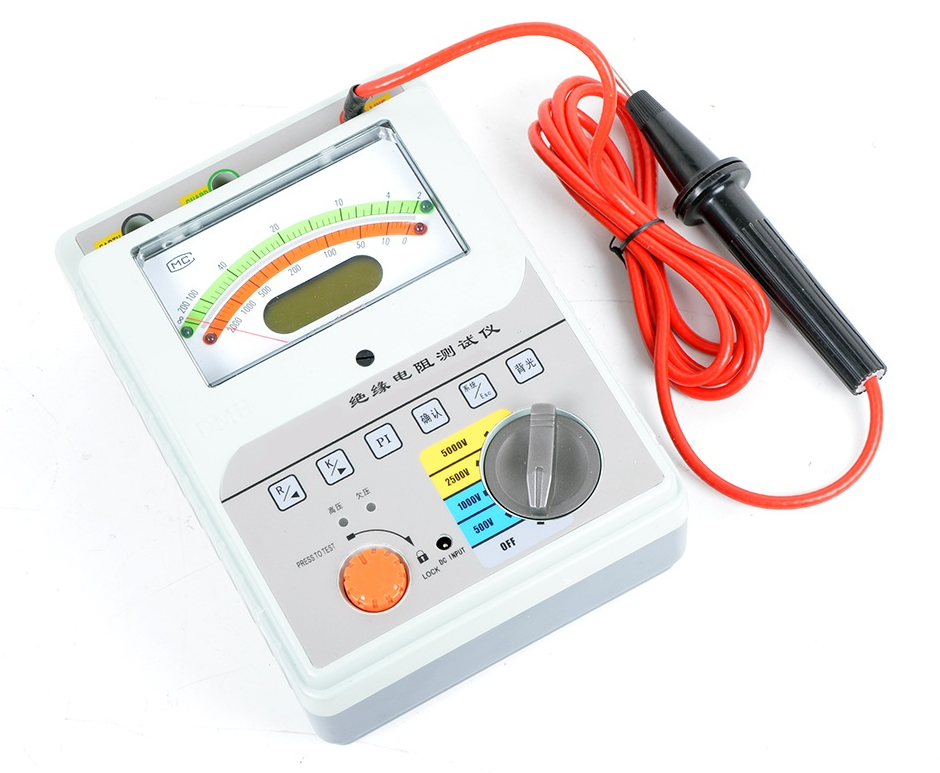

二、仪表结构图示
表2：结构图说明
|
序号 |
名 称 |
功 能 |
|
(1) |
地端（EARTH） |
接于被试设备的外壳或地上。 |
|
(2) |
屏蔽端（GUARD） |
接于被试设备的高压护环，以消除表面泄漏电流的影响。 |
|
(3) |
线路端（LINE）红色线棒 |
高压输出端，接于被试设备的高压导体上。（探针、夹子和钩子三种方式） |
|
(4) |
带双排刻度线的张丝机械表头 |
上档为绿色，绿色区代表GΩ 下档为红色，红色区代表MΩ |
|
（5） |
量程指示灯 |
红色灯量标志在下刻度盘读值，绿灯亮时在上表刻度盘读值 |
|
（6） |
中文LED显示器 |
显示测试阻值、类型、电压、时间，历史测试数据适时时间 |
|
(7) |
机械调零 |
调整机械指针位置，在电源关闭下使其对准∞刻度线。 |
|
（8） |
测试功能键盘 |
选择测试类别、提起查看历史数据，设置当前时间 |
|
(9) |
高压输出指示灯 |
灯亮表示正在输出高压 |
|
(10) |
电池状态灯 |
该灯闪亮时，仪器欠电压，仪器需要充电。 |
|
(11) |
电源开关及电压选择旋钮 |
仪表工作电源关闭OFF档、输出多档 |
|
(12) |
专用充电器接入端 |
插在电压为220V AC±15%的电源上给仪器充电 |
|
(13) |
高压输出键 |
按下右旋转锁定高压输出，左旋转解除高压输出 |

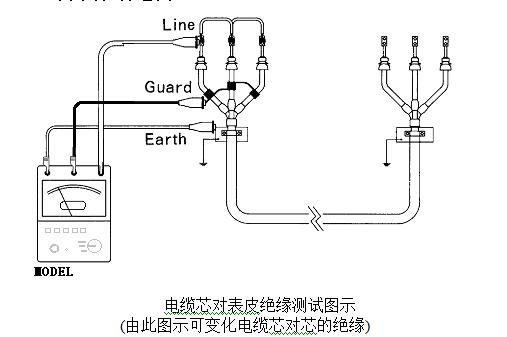

三、列举测试示意图
