三级承试设备SFBZ-III 氧化锌避雷器直流泄露测试仪说明书

一、概述

SFBZ-III 氧化锌避雷器直流泄露测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，根据《电力设备预防性试验规程》DL/T596-1996中14.2的规定，发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物避雷器做直流1mA电压（U_1mA）和0.75 U_1mA下泄漏电流的检测。

本公司根据实地测量需求对仪器进行了改进，将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量。操作设置人性化，通过遥控器实现远程遥控测量，并根据测量规程要求增加了自动测量环境温度功能，带有大容量存储器，可存储50组测试数据，掉电不丢失。配备高速热敏打印机大大提高了测试结果打印速度。是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。

二、产品技术参数

1、 测量范围：电压：0～30kV    纹波系数：≤1.5%    电流：0～1000μA

2、 分辨率：电流：0.5μA          电压：0.1 kV

3、 内置电源充电时间：2-3小时

4、 内置电源使用时间：≥4小时

5、 遥控有效距离：100M

6、 环境温度：-10℃～50℃

7、 相对湿度：25℃时≤85％

8、 海拔高度：＜1000M

9、 充电电压：AC100V-240V

10、电源频率：50±1H_Z

三、性能特点

1、温度测量：自动感应环境温度并记入测试结果。

2、遥控测试：通过遥控器实现远程遥控测试，让测试更加安全、方便、快捷。

3、内部电源：可使用AC220V交流电，也可由内置充电电池供电使用。

4、使用方便：中文菜单操作，测量数据显示直观，内置前换纸打印机换纸方便，打印速度快。

5、测量准确：全数字化处理，内建精密数学模型，测量精度高，测试结果重复性好。

6、可存储50组测试数据，掉电不丢失，并能随时查看打印。

7、携带方便：高度、体积、重量仅为同类产品的3 0 %～7 0 % ， 携带方便。8、功能齐全：测量、显示、时钟、温度、结果打印一步到位。

四、面板功能介绍

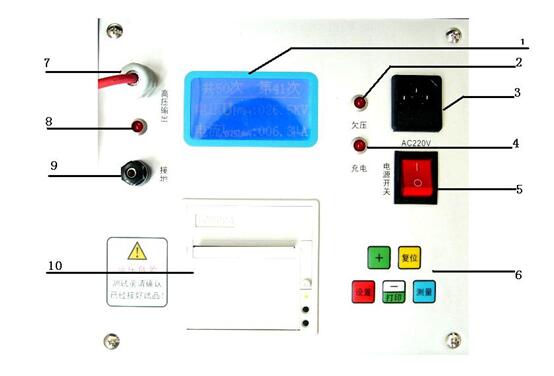

                           图1

1、液晶显示窗口

2、电池欠电压指示灯（内部电池电量不足时灯亮，对测试有影响，请及时充电。）

3、AC220电源插座（交流220V电源输入口及充电接口。）

4、充电指示灯（当电源插座接上电源时内部电池开始充电，此时充电指示灯点亮，当电池充足电后指示灯熄灭。）

5、电源开关（控制仪器的打开与关闭。）

6、操作键盘（设置测量参数和控制测量及打印。配有遥控器的仪器，同时按下遥控器上两个按键开始测试   ）

7、高压输出端（当开始测量时此输出端为直流高压0-30KV，请注意安全！）
