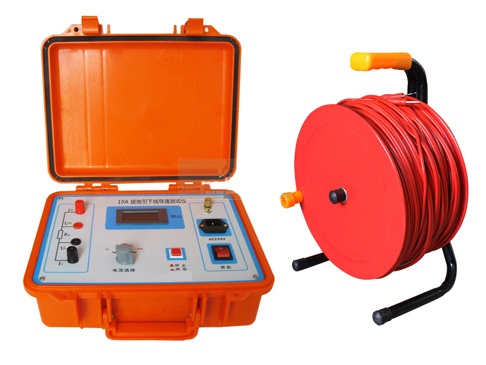

三级承试设备SFDT-10A 接地引下线导通测试仪说明书

一、产品概述

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此，定期对接地装置进行电气完整性测试是很有必要的。

电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率为1mΩ，准确度不低于1.0级。我公司依据此标准研制的ZSDT-10A 接地引下线导通测试仪说明书是一种自动化程度很高的便携式测试仪, 专门用于接地装置的电气完整性测试，其各项技术指标均达到或优于相关标准要求。仪器操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。

二、用途

SFDT-10A 接地引下线导通测试仪说明书适用于适用于电力设备接地引下线与接地网（或相邻设备）之间导通电阻值的测量，同样适用于低阻值电阻的测量。

三、性能特点

(1) 电源技术：采用最新电源技术，输出10A电流，能长时间连续工作，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿触头氧化膜，得到良好的测试结果。

(2) 抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

(3) 使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

(4)  操作简单：只需按下测量键即可得到测量结果。测量结果采用LCD液晶背光显示,读数直观,重复性好。

(5)  携带方便：采用便携式设计，体积小、重量轻。面板与机箱成一体结构，具有很好的抗震性。

四、技术指标

1.   测量范围：1～1999mΩ

2.   分 辨 率：1mΩ

3.   测试电流：DC1A、2A、5A、10A 四个固定电流档位

4.   测量精度：±（0.5%+2d）

5.   测量半径：50米

6.   显示方式：LCD背光显示

7.   工作方式： 连续

8.   工作电源：AC220V±10%  50Hz

9.   工作环境：温度-10℃～40℃   湿度：≤80 %RH

10. 体积：300×270×200 mm3

11. 重量：5kg（不含附件）
