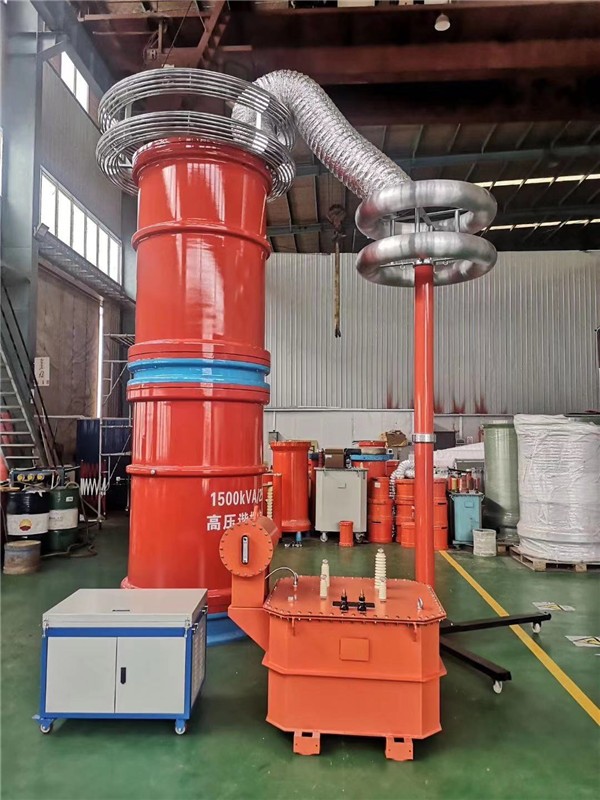

串联谐振装置是各种容量较大的电机电器等被试设备进行交流耐压的理想设备，广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

并串联谐振得到特点

一、并联谐振电路

当外来频率加于一并联谐振电路时，它有以下特性：

1.当外加频率等于其谐振频率时其电路阻抗呈纯电阻性，且有最大值，它这个特性在实际应用中叫做选频电路。

2.当外加频率高于其谐振频率时，电路阻抗呈容性，相当于一个电容。

3.当外加频率低于其谐振频率时，这时电路呈感性，相当于一个电感线圈。

所以当串联或并联谐振电路不是调节在信号频率点时，信号通过它将会产生相移。(即相位失真)

二、串联谐振电路

当外来频率加于一串联谐振电路时，它有以下特点：

1.当外加频率等于其谐振频率时其电路阻抗呈纯电阻性，且有最少值，它这个特性在实际应用中叫做陷波器。

2.当外加频率高于其谐振频率时，电路阻抗呈感性，相当于一个电感线圈。

3.当外加频率低于其谐振频率时，这时电路呈容性，相当于一个电容。



并、串联谐振的区别

串联谐振和并联谐振这两种现象是正弦交流电路的一种特定现象，它在电子和通讯工程中得到广泛的应用，但在电力系统中，发生谐振有可能破坏系统的正常工作。接下来分析一下串联谐振和并联谐振这两种谐振到底都有哪些区别。

从负载谐振方式划分，可以为并联逆变器和串联逆变器两大类型，下面列出串联逆变器和并联逆变器的主要技术特点及其比较：

串联逆变器和并联逆变器的差别，源于它们所用的振荡电路不同，前者是用L、R和C串联，后者是L、R和C并联。

（1）串联逆变器的负载电路对电源呈现低阻抗，要求由电压源供电。因此，经整流和滤波的直流电源末端，必须并接大的滤波电容器。当逆变失败时，浪涌电流大，保护困难。

并联逆变器的负载电路对电源呈现高阻抗，要求由电流源供电，需在直流电源末端串接大电抗器。但在逆变失败时，由于电流受大电抗限制，冲击不大，较易保护。

（2）串联逆变器的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。

并联逆变器的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振电容器上电压过零以前进行，负载电流也总是越前于电压一φ角。这就是说，两者都是工作在容性负载状态。

（3）串联逆变器是恒压源供电，为避免逆变器的上、下桥臂晶闸管同时导通，造成电源短路，换流时，必须保证先关断，后开通。即应有一段时间(t )使所有晶闸管（其它电力电子器件）都处于关断状态。此时的杂散电感，即从直流端到器件的引线电感上产生的感生电势，可能使器件损坏，因而需要选择合适的器件的浪涌电压吸收电路。此外，在晶闸管关断期间，为确保负载电流连续，使晶闸管免受换流电容器上高电压的影响，必须在晶闸管两端反并联快速二极管。

并联逆变器是恒流源供电，为避免滤波电抗Ld上产生大的感生电势，电流必须连续。也就是说，必须保证逆变器上、下桥臂晶闸管在换流时，是先开通后关断，也即在换流期间(tγ)内所有晶闸管都处于导通状态。这时，虽然逆变桥臂直通，由于Ld足够大，也不会造成直流电源短路，但换流时间长，会使系统效率降低，因而需缩短tγ，即减小Lk值。

（4）串联逆变器的工作频率必须低于负载电路的固有振荡频率，即应确保有合适的t 时间，否则会因逆变器上、下桥臂直通而导致换流的失败。

并联逆变器的工作频率必须略高于负载电路的固有振荡频率，以确保有合适的反压时间t ，否则会导致晶闸管间换流失败；但若高得太多，则在换流时晶闸管承受的反向电压会太高，这是不允许的。

（5）串联逆变器的功率调节方式有二：改变直流电源电压Ud或改变晶闸管的触发频率，即改变负载功率因数cosφ。

并联逆变器的功率调节方式，一般只能是改变直流电源电压Ud。改变cosφ虽然也能使逆变输出电压升高和功率增大，但所允许调节范围小。

（6）串联逆变器在换流时，晶闸管是自然关断的，关断前其电流已逐渐减小到零，因而关断时间短，损耗小。在换流时，关断的晶闸管受反压的时间(t +tγ)较长。

并联逆变器在换流时，晶闸管是在全电流运行中被强迫关断的，电流被迫降至零以后还需加一段反压时间，因而关断时间较长。相比之下，串联逆变器更适宜于在工作频率较高的感应加热装置中使用。

（7）串联逆变器的晶闸管所需承受的电压较低，用380V电网供电时，采用1200V的晶闸管就行，但负载电路的全部电流，包括有功和无功分量，都需流过晶闸管。逆变晶闸管丢失脉冲，只会使振荡停止，不会造成逆变颠覆。

并联逆变器的晶闸管所需承受的电压高，其值随功率因数角φ增大，而迅速增加。但负载本身构成振荡电流回路，只有有功电流流过逆变晶闸管，而且逆变晶闸管偶而丢失触发脉冲时，仍可维持振荡，工作比较稳定。

（8）串联逆变器可以自激工作，也可以他激工作。他激工作时，只需改变逆变触发脉冲频率，即可调节输出功率；而并联逆变器一般只能工作在自激状态。

（9）在串联逆变器中，晶闸管的触发脉冲不对称，不会引入直流成分电流而影响正常运行；而在并联逆变器中，逆变晶闸管的触发脉冲不对称，则会引入直流成分电流而引起故障。

（10）串联逆变器起动容易，适用于频繁起动工作的场合；而并联逆变器需附加起动电路，起动较为困难。

（11）串联逆变器中的晶闸管由于承受矩形波电压，故du /dt值较大，吸收电路起着关键作用，而对其di/dt要求则较低。

在并联逆变器中，流过逆变晶闸管的电流是矩形波，因而要求大的di/dt，而对du/dt的要求则低一些。

（12）串联逆变器的感应加热线圈与逆变电源(包括槽路电容器)的距离远时，对输出功率的影响较小。如果采用同轴电缆或将来回线尽量靠近(扭绞在一起更好)敷设，则几乎没有影响。而对并联逆变器来说，感应加热线圈应尽量靠近电源(特别是槽路电容器)，否则功率输出和效率都会大幅度降低。

（13）串联逆变器感应线圈上的电压和槽路电容器上的电压，都为逆变器输出电压的Q倍，流过感应线圈上的电流，等于逆变器的输出电流。

并联逆变器的感应线圈和槽路电容器上的电压，都等于逆变器的输出电压，而流过它们的电流，则都是逆变器输出电流的Q倍。

因为串联谐振装置就用运用串联谐振原理设计的最新型交流耐压试验设备。一套串联谐振耐压试验设备，可兼顾电力变压器、交联电缆、开关柜、电动机、发电机、GIS和SF6开关、母线、套管、CT、PT等试品的交流耐压试验，是全能型的交流耐压设备。所以在电力行业，很多人了解串联谐振成套装置的相关配置，但是由于一整套的串联谐振设备，价值不菲对于一些刚起步的企业并不实用，所以四方国瑞电力也可以根据客户需求推出租赁承试承修装饰一到四级设备。有相关需求的请来电来函咨询。湖北四方国瑞电力控股有限公司是国内专业的电力承装(修、试)资质及电力承试设备，串联谐振装置研发生产企，专业针对不同电压等级的试验需求，定制不同配置的电气试验产品。四方国瑞电力24小时为您服务：027-61903638。
