ZYJW调频串联谐振试验装置产品技术指标：
1、环境温度： -10℃～45℃
2、工作湿度： ≤90%
3、海拔高度： ≤2000m
4、电源输入： 380V±10%三相或 220V±10%单相（10kW以下）,50Hz
5、额定试验容量： 0～10000kVA
6、谐振电压： 0～1000kV
7、频率调节范围： 0.1～300Hz
8、系统测量精度： 0.5/1.0级
9、频率调节分辨率： 0.01Hz
10、不稳定度： ≤0.05%
11、输出波形： 正弦波
12、波形畸变率： ≤0.5%
13、噪声：≤60dB
14、电抗器Q值： 30～120

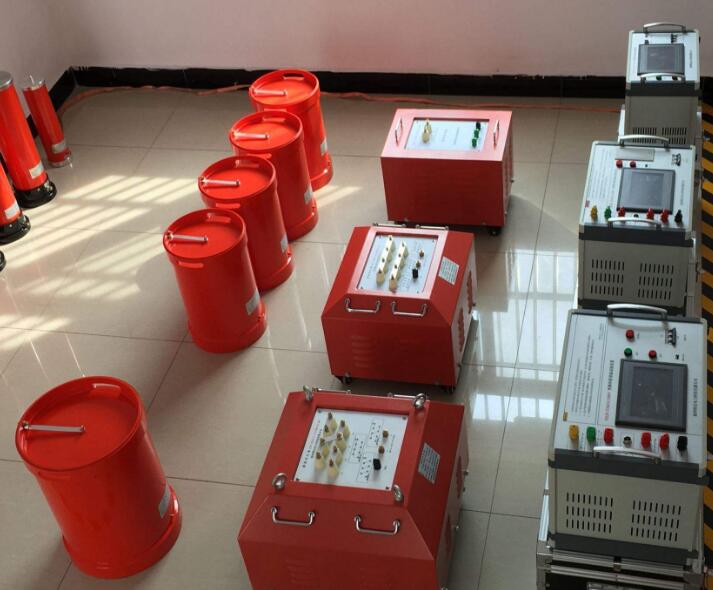

调频串联谐振试验装置成套装置构成：
1、变频调压电源：既可改变输出的频率、又可改变其输出的电压。
2、激励变压器： 起耦合信号及电压变换的作用，并按自身的变比来提升电压。
3、电抗器： 与被试品串联，构成LC回路。
4、分压器： 用来测量被试品上的电压，同时作为采样信号反馈给仪器。
5、补偿电容器： 用来调整被试品频率。

ZYJW调频串联谐振试验装置运用串并联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。
