变频串联谐振,变频串联谐振价格|报价

发布日期：2020-05-16　点击：1059次

交流串联谐振工作原理：

运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

交流串联谐振主要用于以下方面:

1、6kV-500kV高压交联电缆 的交流耐压试验

2、发电机 的交流耐压试验

3、GIS和SF6开关 的交流耐压试验

4、6kV-500kV变压器 的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

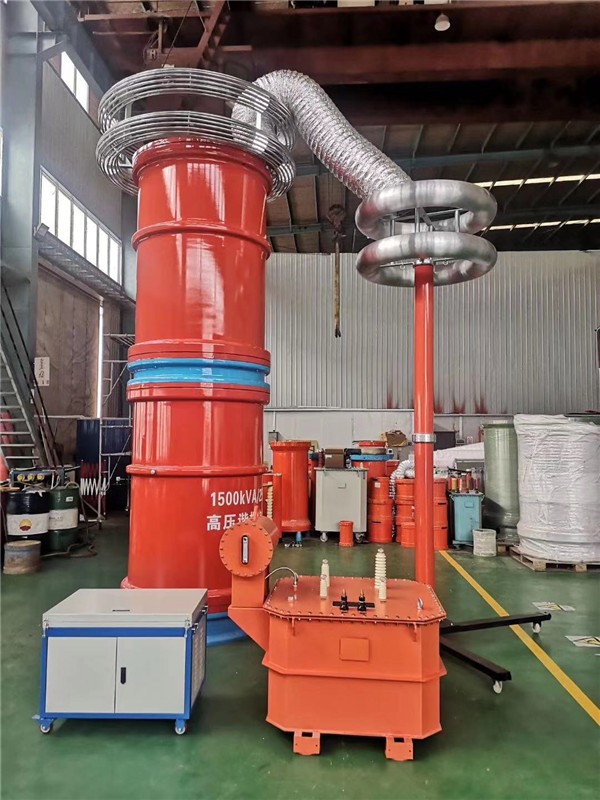

交流串联谐振试验装置介绍:由变频电源、励磁变压器、高压电抗器和电容分压器组成

技术指标：

1、总体技术规范

输出试验电压: 0~1000kV 交流有效值

输出试验电流: 1~10A 交流有效值

输出频率: 20~300Hz

谐振电压波形: 正弦波，波形畸变率:<1%

被试品种类:各种电力变压器、电力电缆、发电机、GIS等设备。

工作制: 满功率输出下，连续工作时间30分钟

品质因数: 20~80，视不同的负载条件而不同

输入工作电源: 220V，50Hz.

环境温度: 0℃~+40℃

相对湿度: <95%RH，无凝露

海拔高度: 2000m以下

整套试验设备可根据被试品电容量的不同，确定由单个或多个谐振电抗器串、并联使用。

2、主要部件的技术规范

(1)变频控制单元

输入工作电源: 220V、 50Hz，电流5~250A

输出电压和电流:0~250V，电流5~250A

输出频率:20~300Hz，

频率调节细度:0.1Hz

最大输出功率:5~10000kVA

(2)励磁变压器

输入工作电源:250V 电流5~250A

输出电压和电流:0~10kV，电流1~10A

额定容量:5~50000kVA

(3)谐振电抗器:(每台谐振器的技术规范)

单台电抗器额定工作电压:20kV、40kV、60kV(有效值)

单台额定工作电流:1~10A(有效值)

(4)电容分压器

工作方式: 纯电容式

额定电压: 20kV、60kV、100kV、200kV、500kV、1000kV有效值

工作频率: 30~300Hz

测量误差: <1%

电容: 1000pF±5%

分压器低压臂电压: 100V

串联谐振的优点主要有以下几点:

1.操作简单，体积小，重量轻，非常方便现场使用及搬运;

2.对现场电源要求低;

3.交流串联谐振试验等效性好;

4.特有低谐波zhuan利技术，实测谐波含量低于0.3%，远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤;

5.符合国标要求有监测峰值功能，可实时监测高压试验波形;

6.一键鼠标旋钮式操作，大液晶屏幕，"傻瓜式"简单易用;

7.自带微型打印机，随时打印保存试验数据;

产品别称：

交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置，交流变频串联谐振，变频谐振，变频串谐，串谐试验装置，串谐耐压装置，GIS交流耐压试验装置，发电机工频(交流)耐压试验装置，电动机工频(交流)耐压试验装置、变压器工频(交流)耐压试验装置等

湖北四方国瑞电力控股有限公司是国内专业的电力承装(修、试)资质及电力承试设备，串联谐振装置研发生产企，专业针对不同电压等级的试验需求，定制不同配置的电气试验产品。四方国瑞电力24小时为您服务：027-61903638。
