变频谐振高压试验装置XUJI-3000系列
发布日期：2019-05-14 点击：3674次

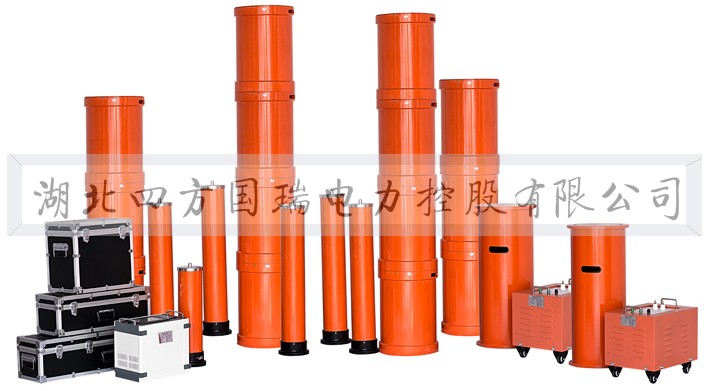

XUJI-3000系列电缆专用便携式变频谐振升压装置采用了调节电源的频率的方式使得电抗器与被 试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。 XUJI-3000系列电缆谐振升压装置由调频调压电源、激励变压器、电抗器、电容分压器组成。 35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置应该体积小，重量轻。本系统中，要求单个人能现场搬动的 部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运；电源采用220V单相电源或380V单相电源，方便现场取电 ；电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。部分配置还可以满足110kV电缆的交流耐压试验 。
XUJI-3000变频谐振高压试验装置
|
额定输出电压 |
0~130KV(有效值)及以下 |
|
|
输出频率 |
20~300Hz |
|
|
谐振电压波形 |
正弦波，波形畸变率≤1% |
|
|
满负载工作时间 |
连续工作时间6min |
|
|
系统品质因数 |
zui大负载下≥20 |
|
|
频率调节细度 |
0.1Hz，不稳定度≤0.01% |
|
|
工作电源 |
220V或380V单相市电 |
|
产品应用
|
产品型号名称 |
产品基本配置 |
|
||||
|
控制箱 |
电抗器 |
励磁变压器 |
分压器 |
适用对象 |
|
|
|
44/22 |
2.5kW |
1A/22kV 两台 |
2.5kVA/1kV |
25kV |
10kV电缆≤1kM(300mM²) |
|
|
88/22 |
4kW |
2A/22kV 两台 |
4kVA/1kV |
25kV |
10kV电缆≤2kM(300mM²) |
|
|
132/22 |
5kW |
2A/2kV 三台 |
6kVA/1/3kV |
70kV |
10kV电缆≤3kM(300mM²) |
|
|
35kV电缆≤0.7kM(300mM²) |
|
|||||
|
198/22 |
10kW |
1.5A/22kV 六台 |
10kVA/1/3kV |
70KV |
10kV电缆≤4kM(300mM²) |
|
|
35kV电缆≤1kM(300mM²) |
|
|||||
|
264/22 |
15kW |
2A/22kV 六台 |
15kVA/1/3kV |
70kV |
10kV电缆≤6kM(300mM²) |
|
|
35kV电缆≤1kM(300mM²) |
|
|||||
|
396/22 |
15kW |
3A/22kV 六台 |
15kVA/1/3kV |
70kV |
10kV电缆≤8kM(300mM²) |
|
|
35kV电缆≤2kM(300mM²) |
|
|||||
|
640/22 |
25kW |
2.5A/32kV 八台 |
25kvA/1/3/5kV |
130kV |
10kV电缆≤10kM(300mM²) |
|
|
35kV电缆≤3kM(400mM²) |
|
|||||
|
110kV电缆≤1kM(300mM²) |
|
|||||
|
640/22 |
50kW |
5A/32kV 八台 |
50kVA/1/3/5kV |
130kV |
10kV电缆≤20kM(300mM²) |
|
|
35kV电缆≤8kM(300mM²) |
|
|||||
|
110kV电缆≤2kM(400mM²) |
|
|||||
适应范围说明：没有特殊说明,上表给出的10KV，35KV电缆长度为2.5倍耐压、20HZ～ 300HZ下的长度，如果是2.0倍耐压、20HZ～300HZ下，电缆长度要相应增加33%。
产品配置说明：分压器兼作补偿电容器使用，在不带任何试品的情况下，谐振频率在 290Hz左右。
