变频串联谐振装置TOP系列
发布日期：2019-05-14 点击：3647次
变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

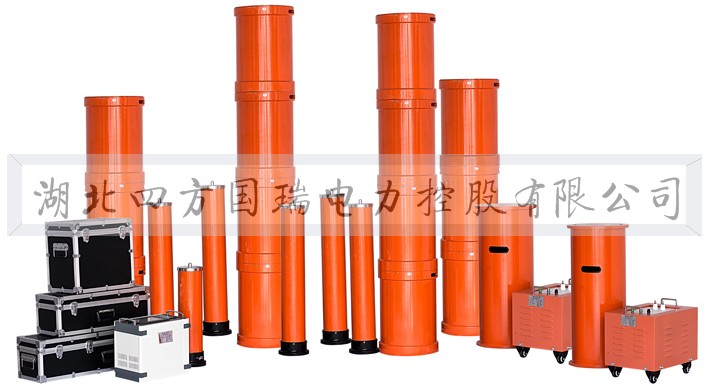

串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。
变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
TOP变频串联谐振装置产品别称
串联谐振、串联谐振耐压试验装置、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、变频串联谐振装置、串联谐振装置介绍、串联变频谐振、变频串联谐振试验装置、变频串联谐振、变频串联谐振耐压试验装置、串联谐振、串联谐振试验装置、串联谐振耐压试验装置、串联谐振耐压测试仪
产品特征
1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
2、自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，zui后*锁定谐振频率。
3、支持多种试验模式。系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询。
5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性
产品参数
技术参数
技术指标：
额定输出电压
0～1000kV及其以下
输出频率
30～300Hz
谐振电压波形
纯正弦波，波形畸变率≤1.0%
工作时间
满功率连续工作时间60min
品质因数
30～90
频率调节灵敏度
0.1Hz
不稳定度
＜0.05%
工作电源
单相220V或三相380V±10%
工频50Hz±5%
系列产品配置及适用范围：
产品型号名称
适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz)
变频源
谐振电抗器
激励变压器
分压器
适用范围
BPXZ-50/50/25
3kW
25kV/1A二台
3kVA
50kV
1000kVA及以下10kV电力变
BPXZ-108/108/27
5kW
27kV/1A四台
5kVA
110kV
31500kVA及以下35kV电力变
BPXZ-200/200/50
10kW
50kV/1A四台
10kVA
200kV
50000kVA及以下110kV电力变
BPXZ-270/270/45
15kW
45kV/1A六台
15kVA
300kV
50000kVA及以下110kV电力变
BPXZ-800/400/50
30kW
50kV/2A八台
30kVA
400kV
80000kVA及以下220kV电力变
BPXZ-1600/800/200
60kW
200kV/2A四台
60kVA
800kV
80000kVA及以下220kV电力变
(干式)
(干式)
10kV开关、母线、PT、CT等
10kV(300mm 2)电缆≤1.0km
(干式)
(干式)
35kV开关、母线、PT、CT等
10kV(300mm 2)电缆2km
35kV (300mm 2)电缆0.5km
(干式)
(干式)
110kVGIS、PT、CT等(预防性试验)
35kV(300mm 2)电缆≤1.0km
10kV (300mm 2)电缆≤2.0km
(干式)
(干式)
110kVGIS、PT、CT等
35kV(300mm 2)电缆≤1.2km
10kV (300mm 2)电缆≤3.0km
(干式)
100kV/2A四台
(油浸式)
(干式)
30kA
(油浸式)
50000kVA及以下110kV电力变
110kV/220kVGIS、PT、CT等
35kV(300mm 2)电缆≤2.0km
110kV (300mm 2)电缆≤0.7km
(油浸式)
(干式)
50000kVA及以下110kV电力变
500kVGIS、PT、CT等
220kV开关、GIS、PT、CT等
110kV(400mm 2)电缆≤1.5km
220kV (400mm 2)电缆≤1.0km
