一.2000变频串联谐振试验电源主要功能及技术特点

完全由公司自主研发，采用了基于DSP平台技术的SPWM控制，集调压、调频、控制及保护于一身，输出波形失真小，频率稳定，具有良好的过流、过压、过热、放电保护等功能，可广泛适用于发电机、电力变压器、GIS、交联高压电缆、高压开关、互感器等电力设备的交流耐压试验。

1．具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要进行整定。

2．整个装置单件重量很轻，便于现场使用。

3．具有自动和手动两种工作模式，方便用户根据现场情况灵活选择，提高试验速度。手动模式可使用电位器进行升压，使用尤其方便。

4．能存储和异地打印数据。

5．采用工业触摸屏进行控制，人机界面好，操作方便，触摸屏可显示扫频曲线，方便使用者直观了解是否找到谐振点。

二.2000变频串联谐振试验电源系统整体技术指标

1．工作温度：-10℃～45℃；

2．工作湿度：≤85%；

3．海拔：≤1000m；

4．供电电源电压：三相AC380V±10%(或单相AC220V±10%)，50Hz；

注：当实际输出电流大于15A时，建议使用三相AC380V电源供电

5．电源zui大功率：10kW(三相AC380V电源供电时)；

6．zui大试验容量：300kVA；

7．工作频率范围：20~300Hz；

8．调频步进频率：0.1Hz；

9．调频不稳定度：<0.05%；

10．谐振电压波形：正弦波，畸变率<1%；

11．系统测量精度：1.0级；

三、2000变频串联谐振试验电源主要相关标准

1.《电气装置安装工程电气设备交接试验标准》                 GB50150-2006

2.《高压谐振试验装置》                                               DL/T 849.6-2004

3.《高压试验装置通用技术条件 第2部分：工频高压试验装置》  DL/T848.1-2

4.《电力设备预防性试验规程》                               DL/T T596.6-1996

5.《电抗器》                                               GB10229.88

6.《耦合电容器和电容分压器》                               IEC358(1990)

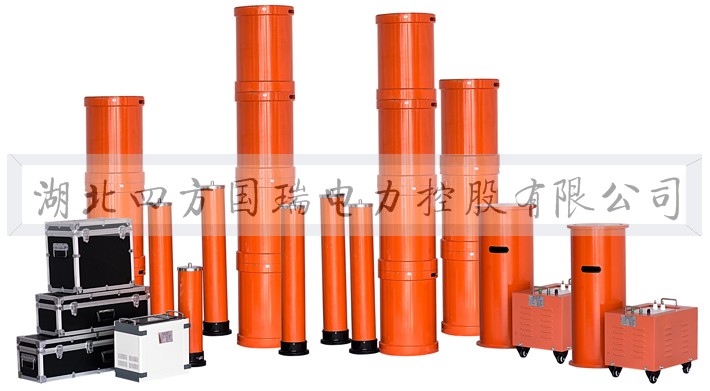

2000-220KVA/180K变频串联谐振试验电源

四、2000变频串联谐振试验电源应用范围

配置主要针对6~35kV交联电缆的交流耐压试验以及实际试验电压低于300kV的其它电力高压设备如发电机、变压器、GIS、开关、母线、套管、互感器等的交流耐压试验。

五、设备组成

主要由变频控制电源、励磁变压器、电抗器、电容分压器和补偿电容器组成。各部件分别介绍如下：

5.1变频控制电源

输入电压：三相AC380V或单相AC220V±10%  50Hz

zui大功率：10kW

输出电压频率：20～300Hz连续可调

频率步进：0.1Hz步进可调

输出波形：正弦波

频率不稳定度：≤0.05%

额定工作电流：25A

5.2励磁变压器

励磁变压器为单相干式自冷，它的主要作用是将变频电源输出的正弦波电压升压到合适的试验电压值，一般励磁变压器有多个绕组，配合电抗器使用，可满足不同电压等级、不同容量的试验要求，励磁变压器的容量与变频电源相同。

5.3电抗器

电抗器采用干式结构，可单独或任意串联、并联使用，环氧树脂绝缘筒外壳。

电抗器并联，增加电流容量，电感减小；电抗器串联，增加电压耐压等级，电感增加。实际应用时，可根据实际情况进行串、并联，以满足试验电压、电流的需要。

5.4电容分压器

环氧筒外壳，用来测量被试品(电力电缆或其它)的试验电压。

电容分压器是高电压测试设备，内部一般由两个电容C1、C2串联而成， 如图它将高电压降为几十伏的低电压输出，供测量和保护使用，如不考虑寄生电感的影响，分压比 N与频率无关，由C1、C2的电容量决定。

5.5补偿电容器

补偿电容是在小容量试品（如短电缆、变压器、GIS等）试验时，把它和试品并联，将谐振频率控制在一定的范围内（如45~65Hz），使用时，应注意电容的耐压，可选配。

5.6附件

变频电源主控器配备有专用引线和插头与其他设备进行连接，包括与电源的专用动力引线，与励磁变压器的低压引线，与分压器的专用测量引线，专用接地引线等。

5.7单套设备详细供货清单一览表：
