SFCX2858串联谐振方案

一、用途

 变频串联谐振成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、电力变压器、GIS和高交联动力电缆、互感器、套管等的交接试验和预防性试验。
    我公司在变频串联谐振高压试验方面，自行开发的调频、调压软件技术，ling先于国内高压试验行业，利用这一技术设计，制造的变频串联谐振高压试验装置，完全符合国家有关高压试验的规程和要求。

 二、整套装置的组成

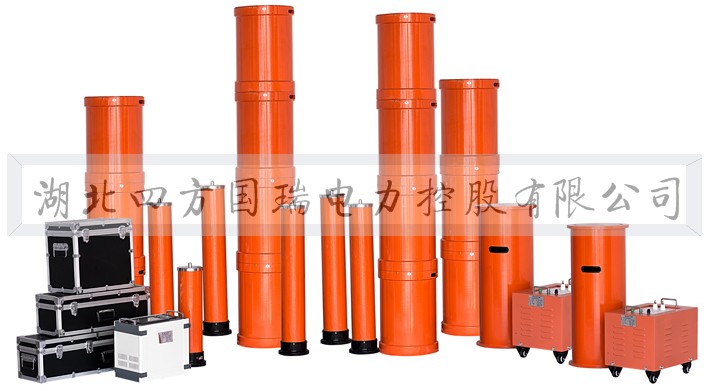

    整套装置由调频调压电源、激励变压器、电抗器、分压器等组成。

三、主要技术参数

    1、环境温度：-10℃—45℃
    2、工作湿度：≤90%
    3、海拔：≤2000M
    4、电源输入：380±10%三相或220V ±10%单相（10KW以下），50Hz
    5、额定输出容量：0-5000KVA
    6、谐振电压：0-1000KV
    7、频率调节范围：0.1-300Hz
    8、系统测量精度：0.5级
    9、频率调节分辨率：0.01Hz
    10、不稳定度：≤0.05%
    11、输出波形：正弦波
    12、波形畸变率：≤0.5%
    13、噪声：≤60db
    14、电抗器Q值：30-120

SFCX2858串联谐振方案

● 工作原理

    通过变频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品Cx上，通过改变变频控制器的输出频率，使回路处于串联谐振状态，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。
    回路的谐振频率取决于被试品电容Cx和电抗器的电感L，谐振频率f=1/（2π√LC）。
    YHCX2858系列变频串联谐振成套装置采用16位精细调频、调压软件技术、10KHz载波频率、SPWM和进口原装IPM整体模块设计制造，配合适当的电抗器，就可以满足国家和地方规定的试验范围，整机ling先于国内同类产品。
    我公司研制的YHCX2858系列变频串联谐振成套装置具有下列特点：
    1、大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能。
    2、能灵活整定试验电压、调频范围、加压时间。
    3、试验结果能计算出被试品电容。
    4、体积小、重量轻、操作方便。
    5、分辨率高，频率分辨率为0.001Hz，电压分辨率：粗调为1%，细调为0.01%。
    6、安全可靠性高，系统具有过电压、过电流及放电保护功能，可保护人身设备安全。
    7、试验结果可打印。
    8、可升级操作软件。

● 试验方法

    先在低电压下调到系统谐振点，然后再升高试验电压幅值，达到所试验需电压值，在此电压下，维持规定的时间后，再降低电压到零，这就完成了整个试验过程。
    SFCX2858串联谐振方案成套装置型号含义：

● 产品选型参照表

交联电缆试验的选型参照表

注：1、本装置中参数按电力试验规程中交接试验电压标准计算
    2、交联电缆的电容值10KV电缆按每公里0.4μF计算；35KV、110KV、220KV电缆平均按每公里0.2μF计算。大于或小于此电容值的，电容电流有所增大或减小
    3、标*为华北地区专用型号
    4、SFCX2858-120/20与SFCX2858-120/60配置相同，可做10KV电缆和2Km和35KV电缆0.5Km试验；SFCX2858-600/60与SFCX2858-600/120配置相同，可做35KV电缆3Km和110KV电缆1Km试验；SFCX2858-315/30与YHCX2858-315/90配置相同，可做10KV电缆3-5Km和35KV电缆1Km试验。

GIS高压组合电器试验时的选型参照表

注：1、SFCX2858-420/120与YHCX2858-420/60配置相同，可做35KVGIS和35KV电缆2Km试验。
    2、SFCX2858-1320/220与YHCX2858-1320/110配置相同，可做110KVGIS和110KV电缆2Km试验。
    3、本装置型号可兼作交联电缆试验，主变耐压试验之用。

用于发电机试验时的选型参照表

注：订货必须提供机组额定容量，额定电压和相电容，以便按f₀=50Hz设计配置。
