直流电阻快速测试仪工作原理

发布日期：2017-09-17　点击：1979次

变压器在交接、大修以及改变分接开关之后，其直流电阻的数据有时会相应的改变，此时

迫切的需要有一种仪器能够快速准确的测量出其直流电阻的数据由于老式的电桥法和压降法去测量变压器绕组的及大功率

电感设备的直流电阻不仅费时费力，而且精度也不高，因此直流电阻测试仪便

取而代之，成为测量测量变压器绕组和大功率电感设备的理想设备。那么直流电阻测试仪的工作原理是怎么样的呢？

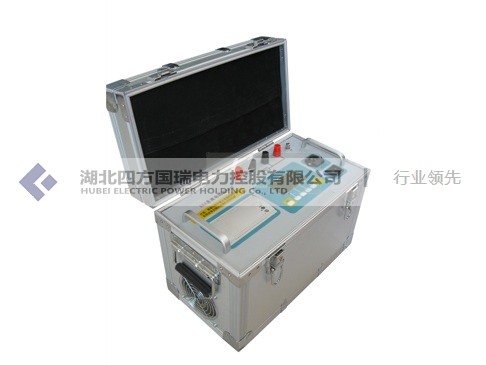

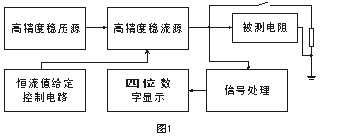

        一般直流电阻测试仪的工作原理构架如下

其中稳压源是高精度低纹波电源，可提供10A的电流输出。稳流源输出的电流受其分挡切换控制电路的控制。

当测量选择不同挡位时，输出不同的稳定电流。当恒流电流通过被测电阻时在被测电阻上产生稳定的

电压信号，该信号经计算机处理后由液晶显示器直接显示电阻值。

当测量大电感的直流电阻时，测试结束后，电感上储存一定的电荷，电感两端接放电电路

使电感快速放电（约10秒钟），当蜂鸣器响时，表示正在放电，停止响动，表示放电完成，放电结束后才能

拆除测试接线 。通过测试得出的数据可以显示到直流电阻测试仪上的LED显示器上，直观可读，测量工作即宣告完成。
