SF-730 微机继电保护测试仪(三相、精度0.5、单片机)应用优点

发布日期：2017-09-14　点击：1758次

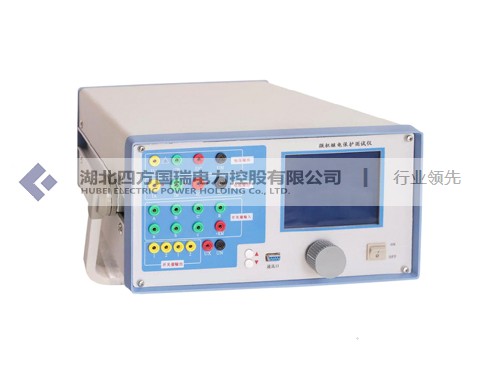

SF-730 微机继电保护测试仪是在四方国瑞电力参照电力部颁发的《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用可单机独立运行，亦可联接笔记本电脑运行的先进结构，主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小，精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品特征

智能型主机




主机采用高速高性能数字信号处理器 运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前




单机独立运行





装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继




联接电脑运行





通过 Windows(不包括Win2000) 平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地




16位DAC芯片
16位高分辨率确保拟合波形精度高，线性度好。小信号输出亦保证极小失真。
大屏幕LCD显示屏
本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
“傻瓜式”操作
采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握。
新型高保真功放





输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，每相电压可输出100V/120V，




电流、电压直接输出
相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加 0-6 次谐波。
自我保护
采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
具有独立专用直流电源输出
装置设有一路110V 及 220V专用可调直流电源输出。
接点丰富
具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。
主机一体化单机箱结构
采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。
性价比高
属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
产品别称
三相继电保护测试仪、继保测试仪、三相继保测试仪


额定参数

电 流 输 出	交 流	相电流输出（有效值）：0～40A / 每相
		三并电流输出（有效值）：0～120A
		相电流长时间允许工作值（有效值）：10A / 每相
		相电流最大输出功率 ：420VA
		三并电流最大输出时最大输出功率 ：900VA
		三并电流最大输出时允许工作时间 ：10s
		频率范围（基波）：20～1000Hz
	直 流	相电流输出：0～±10A / 每相
		最大输出负载电压：20V
电 压 输 出	交 流	相电压输出（有效值）：0～120V
		线电压输出（有效值）：0～240V
		相电压/线电压输出功率：80VA/100VA
		频率范围（基波）：20～1000Hz
		谐波次数：1～20次
	直 流	相电压输出幅值：0～±160V
		线电压输出幅值：0～±320V
		相电压/线电压输出功率：70VA / 140VA
开关量输入	空接点：1～20mA，24V
	电位接点输入：“0”：0～+6V；
	“1”：+11v～+250V
开关量输出	空接点接点 DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围：0.1ms～9999s
电源电压	允许范围：AC 220V±10%，50／60Hz
环境温度	允许范围：-10℃～+50℃
体积重量	体积：430×340×200mm³； 重量：20kg

输出及测量精度

额定范围内精度	电 流	交流相电流 <0.2%
		交流大电流端子输出 <0.2%
		直流电流 <0.5%
	电 压	交流电压 <0.2%
		直流电压 <0.5%
	其 它	频率精度（50Hz时） <0.01Hz
		相位精度<0.5°
		谐波失真度 <0.5%
		时间测量精度 <0.1ms

附件清单

名称	说明	数量
继电保护测试仪主机	/	1台
高强度铝合金主机包装箱	/	1只
测试线包	/	1个
电流测试线	/	1包
电压及开关量测试线	/	1包
电源线	/	1根
USB连接线	/	1根
程序光盘	/	1张
2A保险管	/	2个
10A保险管	/	2个
说明书	/	1本
检验报告	/	1份
合格证	/	1张

保修承诺

三年质保，一年包换，六个月包退，一个月试用
同时配套一站式的全面服务，公司会为每一个客户提供免费的专业技术服务和现场指导工作，公司拥有一组完善的客服系统，为客户提供一对一的售前、售中、售后三大服务环节，为每一位客户免除后顾之忧，树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中，如今，产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势，在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外，同时也离不开专业、经验丰富的电力团队。


用户至上和诚信为本是我们的服务宗旨，而质量是四方国瑞生命的保证，实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺，正是验证了公司对产品质量的信心所在，而信心的来源，正是因为我们拥有优厚的产品质量! 四方国瑞电力客服服务中心：027-61903638，我们将尽快安排电力工程师为您及时解答！
