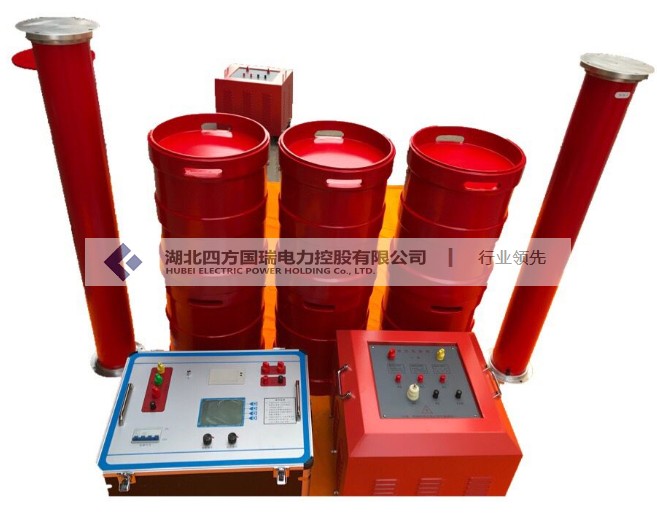

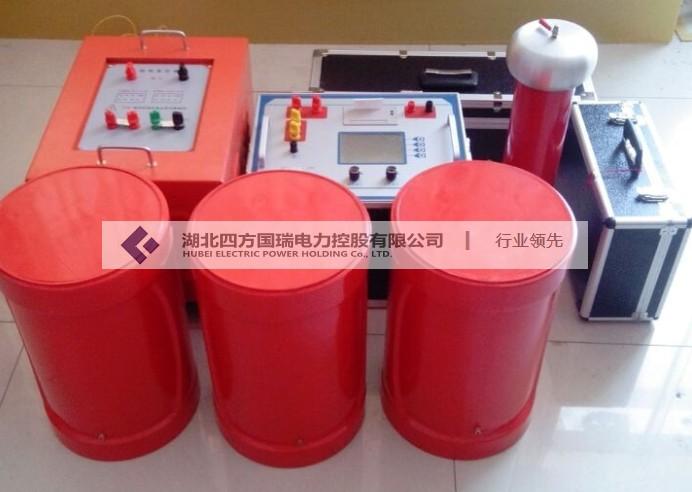

变频串联谐振试验装置135kVA/108kV/54kV/27kV
发布日期：2017-09-17 点击：2381次
一、被试品对象及试验要求
根据国家电力试验最新相关规程和有关产品设计标准，湖北四方国瑞电力控股有限公司
推荐变频谐振试验装置，通过电抗器串、并联组合满足以下设备交流耐压试验要求：
1．35kV变电站电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过100kV，试验时间5min。
2．10kV/300mm2电缆交流耐压试验，长度3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV，试验时间5min。
3．35kV/300mm2电缆交流耐压试验，长度1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV，试验时间60min。
二、工作环境
1. 环境温度：－150C –45 0C;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤2500米；
4. 现场风力：≤5级
三、装置主要技术参数及功能
1. 额定容量：135kVA；
2. 输入电源：单相380V/220V电压，频率为50Hz；
3. 额定电压：27kV；54kV；108kV
4. 额定电流：5A；2.5A；1.25A
5. 工作频率：30-300Hz；
6. 波形畸变率：输出电压波形畸变率≤1%；
7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8. 温 升：额定负载下连续运行60min后温升≤65K；
9. 品质因素：装置自身Q≥30(f=45Hz)；
10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11. 测量精度：系统有效值1.5级；
四、设备遵循标准
GB50150 2006 《电气装置安装工程电气设备交接试验标准》
DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》
DL/T596-1996 《电力设备预防性试验规程》
GB/T16927.1-2-1997 《高电压试验技术》
DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》
GB/T311.1-1997 《高压输变电设备的绝缘与配合》
GB10229-1988 《电抗器》
GB1094.3-2003 《电力变压器》
GB191-2000 《包装储运图示标志》
JB/T9641-1999 《试验变压器》
IEC 358(1990) 《耦合电容器和电容分压器》
GB4793-1984 《电子测量仪器安全要求》
GB/T3859.2-1993 《半导体变流器 应用导则》
GB/T2423.8-1995 《电工电子产品基本环境试验规程》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》
五、装置容量确定
35kV/300mm2电缆交流耐压试验，长度1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV，试验时间60min。
频率取35Hz
试验电流 I=2πfCU试 =2π×35×0.19×10-6×52×103=2.1A
对应电抗器电感量 L=1/ω2C=108H
试验电流取2.5A，设计四节电抗器，使用电抗器二节串联二组并联，则单节电抗器为33.75kVA/27kV/1.25A/108H，装置总容量为135kVA。
验证：1、10kV/300mm2电缆交流耐压试验，长度3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV，试验时间5min。
使用电抗器4节并联，此时电感量为L=108/4=27H
试验频率f=1/2π√LC=1/(2×3.14×√27×1.11×10-6)=30Hz。
试验电流 I=2πfCU试 =2π×30×1.11×10-6×22×103=4.6A
电抗器四节并联最大电流为5A，即5A＞4.6A，满足试验要求。
2、35kV变电站电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过100kV，试验时间5min。
使用电抗器4节串联，此时电感量为L=108*4=432H
试验频率f=1/2π√LC=1/(2×3.14×√432×0.005×10-6)=108Hz。
试验电流 I=2πfCU试 =2π×108×0.005×10-6×100×103=0.34A
电抗器四节串联最大电流为1A，即1A＞0.34A，满足试验要求。
