DAXZ电缆交流耐压试验装置

发布日期：2021-08-01　点击：3396次

串联谐振简介

型号：DAXZ

名称：电缆串联谐振试验装置、电缆串联谐振试验、电缆串联谐振试验装置、交流耐压试验装置、电缆耐压试验装置

电缆串联谐振英文名称：Cable Resonance Test System

电缆串联谐振技术说明：DAXZ系列电缆交流耐压试验装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

电缆串联谐振技术原理： DAXZ系列电缆交流耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保测试仪稳定和安全。

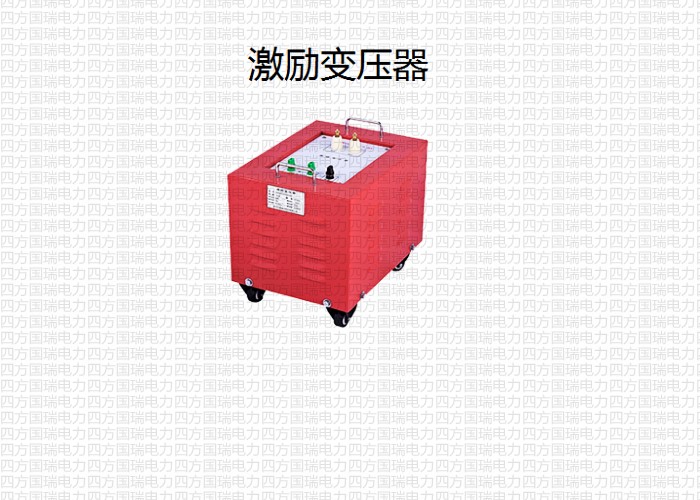

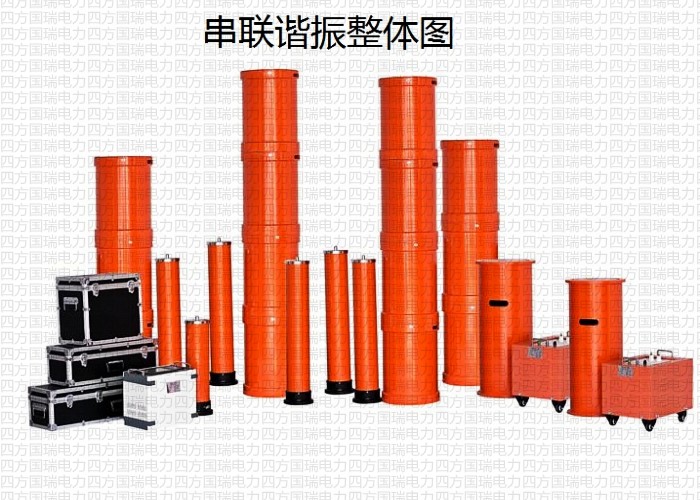

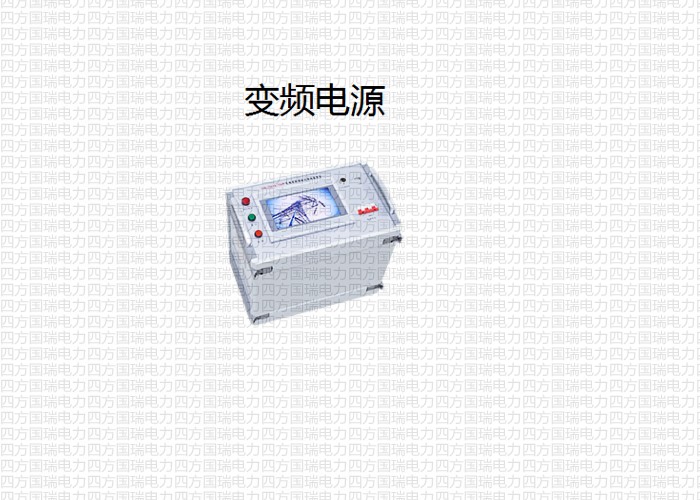

电缆串联谐振装置构成：DAXZ系列电缆交流耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

串联谐振别称

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、电缆耐压试验装置、交流耐压试验装置、10kv电缆耐压试验、10kV电缆交流耐压试验、电力电缆交流耐压试验、电缆耐压测试、高压电缆交流耐压试验、高压电缆耐压试验、10kv交联电缆耐压试验

串联谐振功能

1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生

2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运

3、电源采用220V单相电源或380V单电源，方便现场取电

4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求

5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车

技术参数

电缆交流耐压谐振试验参数请以产品使用说明书或合同为准，如您有相关疑问，欢迎留言

额度输出电压 0～220kV(AC有效值)及以下 输出频率 30～300Hz 谐振电压波形 纯正弦波，波形畸变率≤1.0% 满负载工作时间 连续工作时间60min 系统品质因素 负载下≥20 频率调节细度 0.1Hz 不稳定度 ≤0.01% 工作电源 单相220V或三相380V±10%，工频50Hz±5%35kV及以下电缆耐压装置配置表：产品型号名称控制箱电抗器(干式)励磁变(干式)分压器适用范围DAXZ-44/222.5kW1A/22kV二台2.5kVA/1kV25kV10kV电缆≤1kmDAXZ-88/224kW2A/22kV二台4kVA/1kV25kV10kV电缆≤2kmDAXZ-132/226kW2A/22kV三台6kVA/1/3kV60kV10kV电缆≤3km

35kV电缆≤1kmDAXZ-176/227.5kW2A/22kV四台7.5kVA/1/3kV60kV10kV电缆≤4km

35kV电缆≤1kmDAXZ-264/2210kW2A/22kV六台10kVA/1/3kV60kV10kV电缆≤6km

35kV电缆≤2kmDAXZ-330/2215kW2.5A/22kV六台15kVA/1/3kV100kV10kV电缆≤8km

35kV电缆≤2kmDAXZ-640/3225kW2.5A/32kV八台25kVA/1/3/5kV200kV10kV电缆≤10km

35kV电缆≤4km

110kV电缆≤1km110kV及以上电缆耐压装置配置表：产品型号名称控制柜电抗器(油浸式)励磁变(油浸式)分压器适用范围DAXZ-1300/13050kW5A/130kV二台50kVA/3/5kV150kV35kV电缆≤2km

110kV电缆≤2kmDAXZ-2600/130100kW5A/130kV四台100kVA/3/5/10kV220kV35kV电缆≤3km

110kV电缆≤3km

220kV电缆≤1.5kmDAXZ-3200/220160kW4A/220kV四台160kVA/5/10kV160kV110kV电缆≤5km

220kV电缆≤3kmDAXZ-6400/220320kW8A/220kV四台320kVA/5/10kV320kV110kV电缆≤10km

220kV电缆≤5km

500kV电缆≤1km

附件清单

电缆交流耐压谐振试验配件标准清单，请以产品说明书或合同为准，如果您发现产品清单信息不准确，欢迎纠错

主机数量串联谐振装置1套说明书1本合格证1个
