DAXZ变电站电气设备交流耐压谐振装置

发布日期：2021-08-01　点击：3313次

串联谐振简介

型号：DAXZ

名称：变电站电气设备交流耐压谐振装置、交流耐压谐振装置、变电站交流耐压谐振装置

串联谐振英文名称：AC Resonant Test System

串联谐振试验对象：变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备。

变电站电气设备串联谐振交流耐压试验：变压器交流耐压试验、GIS系统交流耐压试验、SF6开关交流耐压试验、CT/PT交流耐压试验、绝缘子交流耐压试验、母线交流耐压试验、电缆交流耐压试验、套管交流耐压试验等容性设备。

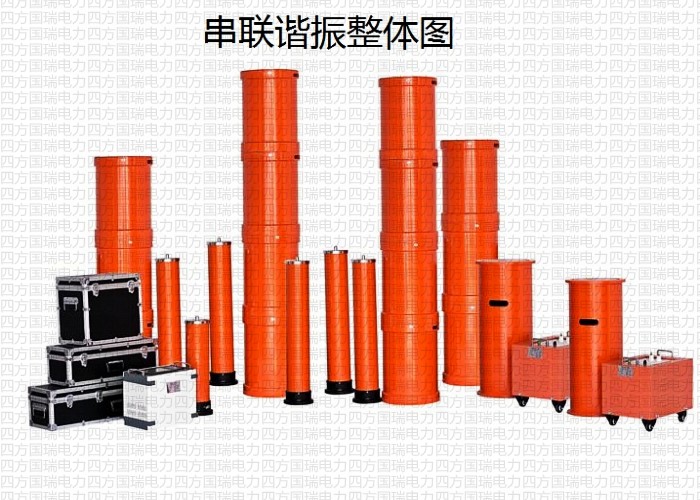

根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了串联谐振耐压试验装置，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的交流耐压试验设备。

串联谐振别称

交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、谐振耐压装置、变压器交流耐压试验、变电站电气设备交流耐压谐振装置

串联谐振功能

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠

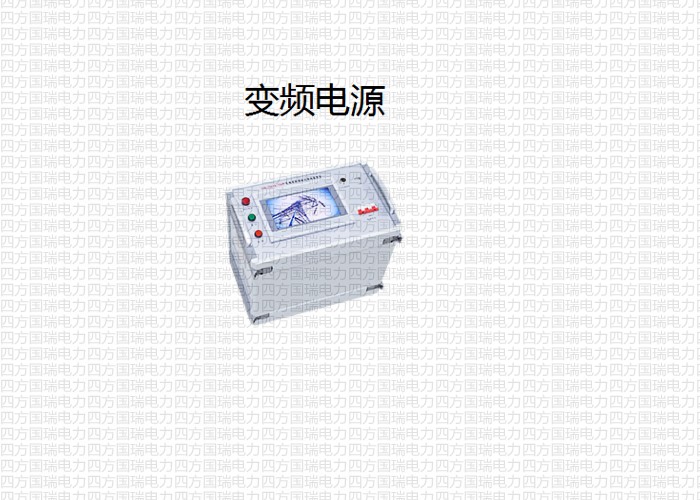

2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电

3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高

DAXZ交流耐压谐振试验装置参数请以产品使用说明书或合同为准，如您有相关疑问，欢迎留言

额定输出电压 0～1000kV及其以下

输出频率 30～300Hz

谐振电压波形 纯正弦波，波形畸变率≤1.0%

工作时间 满功率连续工作时间60min

品质因数 30～90

频率调节灵敏度 0.1Hz

不稳定度 ＜0.05%

工作电源 单相220V或三相380V±10%

工频50Hz±5%系列产品配置及适用范围：

产品型号名称 适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz)

变频源 谐振电抗器 激励变压器 分压器 适用范围

DAXZ-50/50/25 3kW 25kV/1A二台

(干式) 3kVA

(干式) 50kV 1000kVA及以下10kV电力变

 10kV开关、母线、PT、CT等

 10kV(300mm2)电缆≤1.0km

DAXZ-108/108/27 5kW 27kV/1A四台

(干式) 5kVA

(干式) 110kV 31500kVA及以下35kV电力变

 35kV开关、母线、PT、CT等

 10kV(300mm2)电缆2km

 35kV (300mm2)电缆0.5km

DAXZ-200/200/50 10kW 50kV/1A四台

(干式) 10kVA

(干式) 200kV 50000kVA及以下110kV电力变

 110kVGIS、PT、CT等(预防性试验)

 35kV(300mm2)电缆≤1.0km

 10kV (300mm2)电缆≤2.0km

DAXZ-270/270/45 15kW 45kV/1A六台

(干式) 15kVA

(干式) 300kV 50000kVA及以下110kV电力变

 110kVGIS、PT、CT等

 35kV(300mm2)电缆≤1.2km

 10kV (300mm2)电缆≤3.0km

DAXZ-800/400/50 30kW 50kV/2A八台

(干式)

100kV/2A四台

(油浸式) 30kVA

(干式)

30kA

(油浸式) 400kV 80000kVA及以下220kV电力变

 50000kVA及以下110kV电力变

 110kV/220kVGIS、PT、CT等

 35kV(300mm2)电缆≤2.0km

 110kV (300mm2)电缆≤0.7km

DAXZ-1600/800/200 60kW 200kV/2A四台

(油浸式) 60kVA

(干式) 800kV 80000kVA及以下220kV电力变

 50000kVA及以下110kV电力变

 500kVGIS、PT、CT等

 220kV开关、GIS、PT、CT等

 110kV(400mm2)电缆≤1.5km

 220kV (400mm2)电缆≤1.0km

附件清单

DAXZ交流耐压谐振试验装置配件标准清单，请以产品说明书或合同为准，如果您发现产品清单信息不准确，欢迎纠错

主机 数量

变电站电气设备交流耐压谐振装置 1套

说明书 1本

合格证 1个
