DAXZ-GP发电机工频交流耐压试验装置

发布日期：2021-08-01　点击：3434次

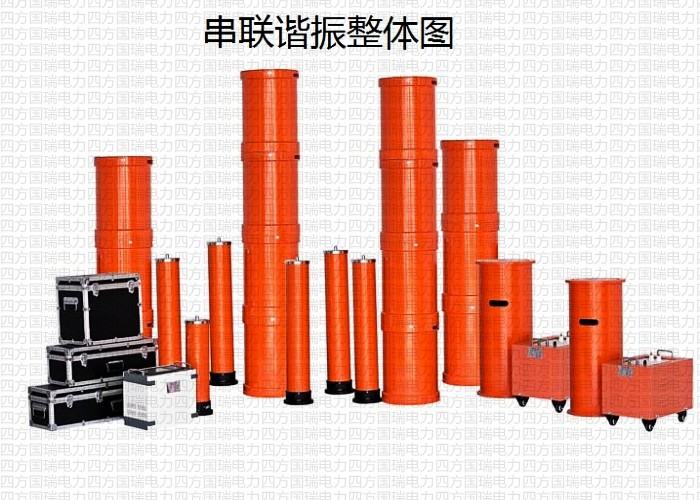

交流耐压试验简介

型号：DAXZ-GP

名称：发电机交流耐压试验、发电机耐压试验、发电机耐压试验装置、发电机串联谐振装置、工频交流耐压试验

发电机耐压试验装置中文名称：DAXZ-GP发电机工频调感交流耐压试验装置

发电机耐压试验装置英文名称：Resonance Test System for Generator

四方国瑞电力研发生产发电机交流耐压谐振试验装置包括发电机交流耐压试验、发电机耐压试验、工频交流耐压试验、发电机耐压试验装置及发电机串联谐振装置。发电机交流耐压试验装置针对单机容量在250MW及以下水力发电机的工频交流耐压试验。

发电机交流耐压试验装置技术原理：随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

交流耐压试验别称

工频谐振、工频交流耐压试验、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置、耐压试验装置、发电机耐压试验装置、发电机交流耐压试验、发电机耐压试验、发电机耐压试验装置、发电机串联谐振装置

交流耐压试验功能

1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10)；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全

2、发电机交流耐压试验装置实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备

3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤

4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险

技术参数

发电机工频交流耐压谐振试验参数请以产品使用说明书或合同为准，如您有相关疑问，欢迎留言

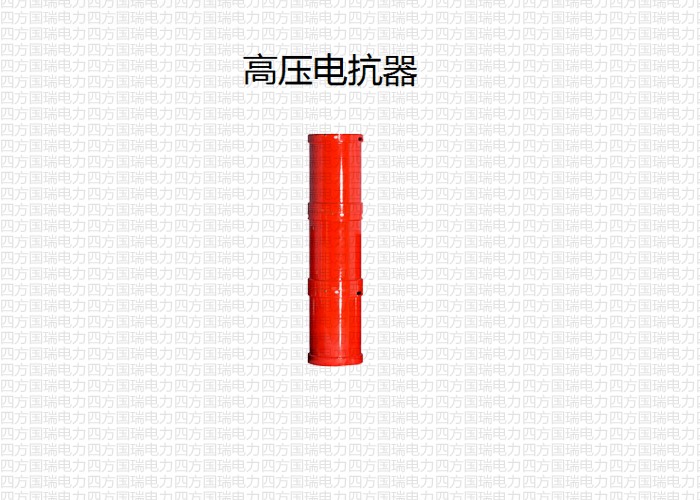

额度输出电压 0～60kV(AC有效值)及以下 输出频率 50Hz 谐振电压波形 纯正弦波，波形畸变率≤1% 工作制 满功率连续工作时间1min 品质因素 10～40 最大试验容量 3000kVA及其以下 工作电源 380V±15%、工频50Hz系列产品配置及适用范围：产品型号名称适用范围(出口电压20kV及以下电压的发电机或电机的交流耐压试验，试验频率：50Hz)控制台调压器电抗器(干式)励磁变(干式)分压器适用范围DAXZ-GP-

200/2530kW30kVA

(电动)200kVA/25kV

可调一台30kVA

(干式)30kV水力发电机

0.4～1.0μF

(10kV/40MW)DAXZ-GP-

300/5060kW60kVA

(电动)300kVA/50kV

可调一台60kVA

(油浸式)50kV火力发电机

0.27～0.33μF

(20kV/300MW)DAXZ-GP-

600/5060kW60kVA

(电动)200kVA/50kV

可调一台

400kVA/50kV

可调一台60kVA

(油浸式)50kV火力发电机

0.113～0.45μF

(20kV/600MW)DAXZ-GP-

1200/50120kW120kVA

(感应)200kVA/50kV

固定两台

800kVA/50kV

可调一台120kVA

(油浸式)50kV水力发电机

0.6～1.8μF

(20kV/250MW)DAXZ-GP-

2750/55300kW300kVA

(感应)750kVA/55kV

固定两台

1250kVA/55kV

可调一台300kVA

(油浸式)60kV水力发电机

1.6～3.3μF

(20kV/770MW)注：可根据试品对象参数定制解决方案

电力系统常用水力发电机的电容量参考表：类别发电机的参数额定容量(MW)额定电压(kV)相电容(μF)水力发电机72.5～8510.50.694125～150 1.8～1.930015.751.7～2.540018.02～2.5600 2.1～2.5

附件清单

发电机工频交流耐压谐振试验配件标准清单，请以产品说明书或合同为准，如果您发现产品清单信息不准确，欢迎纠错

主机数量发电机交流耐压试验装置(工频调感）1套说明书1本合格证1个
