DAXZ串联谐振试验装置 | 变频串联谐振

发布日期：2021-08-01　点击：3486次

串联谐振试验装置介绍

串联谐振试验装置是四方国瑞电力依据电力预防性试验规范，针对电力电缆、变压器、GIS开关、发电机等大容量设备而开发的工频耐压试验装置，该装置充分利用了RLC串联电路的原理技术并且结合现场的使用环境和多维度的实际应用，满足电力系统针对大容量、高电压试验设备的各项电气技术要求，串联谐振试验装置由控制部分、励磁部分、升压部分和采集部分组成，并且充分利用可编程软件技术，满足自动试验、手动试验和半自动化试验。

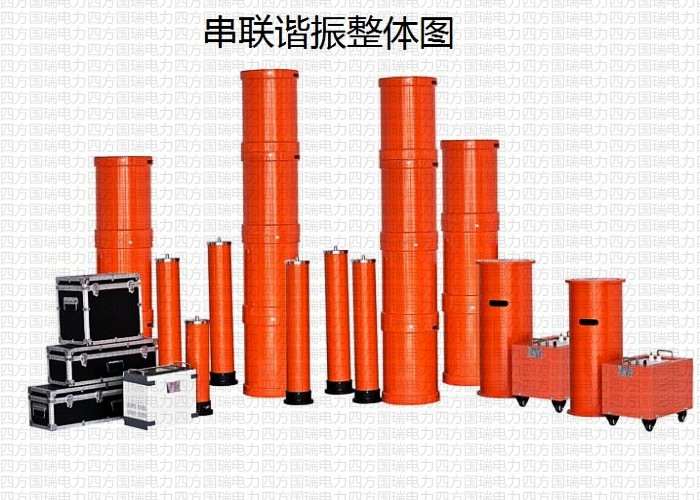

串联谐振装置组成部分

串联谐振试验装置由于容量大，电压高，采用分体式组合而成，主要由变频控制器、可移动式励磁变压器、组合式电抗器、补偿电容器和电容分压器组成的成套装置，使用时，可根据试验对象的实际情况调节串联谐振试验装置的组合方式，串联谐振装置广泛用于电力、冶金、石油、化工等行业大容量，高电压的电容性试品的交接和预防性试验。

串联谐振试验装置的功能

1、稳定性、可靠性高。串联谐振装置采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力;

2、自动调谐功能强大。串联谐振装置自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率;

3、支持多种试验模式。装置支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高;

4、串联谐振装置人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能;

5、保护功能完善。串联谐振装置具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性

技术参数

DAXZ串联谐振试验/变频串联谐振装置详细参数，请以产品说明书或合同为准，如果您发现参数信息不准确，欢迎纠错

电压波型 正弦波，波形畸变率＜1.0%

输出频率 30～300Hz

工作制 满功率输出下，连续工作时间60min

品质因素 30～80

增益动态范围 120dB

采样速度 每通道0.1μs/点

输入工作电源 单相380/220V±10%，50Hz

环境温度 －10℃～+50℃

相对湿度器 ＜95%，无凝露状况

适用范围 电缆变频谐振装置

发电机交流耐压装置

变电站电气设备交流耐压谐振装置

CVT检验用谐振升压装置

附件清单

DAXZ串联谐振试验/变频串联谐振装置配件标准清单，请以产品说明书或合同为准，如果您发现产品清单信息不准确，欢迎纠错

主机 数量

串联谐振装置 1套

说明书 1本

合格证 1个
