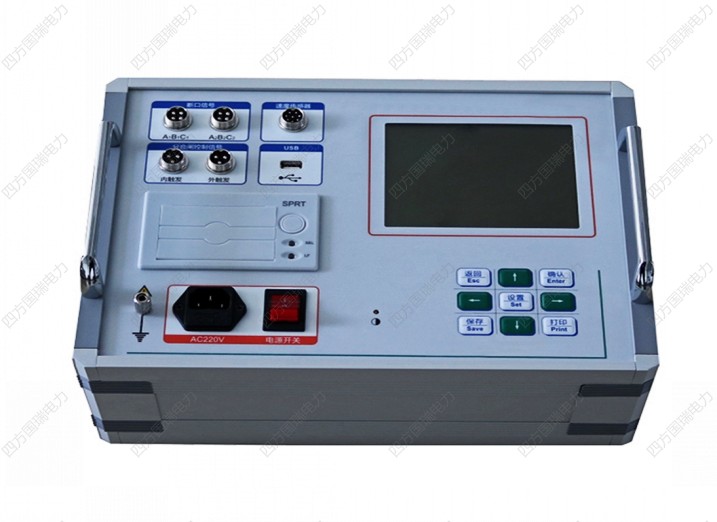

GKC-6F高压开关机械特性测试仪
发布日期：2021-03-12 点击：3649次
产品别称
高压开关机械特性测试仪、开关机械特性测试仪、真空开关机械特性测试仪、真空断路器机械特性测试仪、断路器双端接地机械特性测试仪、断路器机械特性测试仪、高压开关测试仪
产品特征
1.高压开关机械特性测试仪可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
2.独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。
3.高压开关机械特性测试仪机内可存储100组测试结果。
4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提 示，人性化菜单式界面，操作简便。
5.高压开关机械特性测试仪具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
7.本仪器可进行电动和手动分合测试。
8. 高压开关机械特性测试仪可进行高、低电压实验，自动寻找最低分或合闸电压。
9. 重合闸试验，可做合分、分合，分合分等参数测量。
10.真空接触器（单线圈）参数测量。
产品参数
时间测量
6路
固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：0.01ms~20s 外触发：0.01ms~200s 准确度：0.05%±1个字
速度测量：刚分（刚合）速度 指定时间段（行程段或角度段） 平均速度
测速范围
1mm传感器0.01~25.00m/s 0.1mm传感器0.001~2.50m/s
360°角度传感器0.01~25.00m/s
行程范围
动触头行程（行程） 接触行程（开距） 过冲行程或返程（超程）
传感器测量范围
直线传感器50mm，分辨率：0.1mm，行程0.1~50mm
直线位移传感器300mm，分辨率：0.1mm，行程10~300mm（选配）
直线位移传感器500mm，分辨率：1mm，行程10~500mm（选配）
360线传感器：360°，分辨率：0.25°，行程1mm~1000mm
电流测量范围
0~20A，分辨率：0.01A，显示电流值为线圈电流最大值
显示屏
320*240液晶屏，对比度可调
数据存储
可存储100组测量数据
打印机
高速热敏打印机
仪器电源
AC/DC 220V±10%；50Hz±2%
直流电源
输出电压：20-260V连续可调，≤15A（短时）
外触发电压
AC/DC10-300V,电流≤120A
主机体积
360*250*140mm
使用环境
-10℃~+50℃
相对湿度
≤90%
温馨提示
1．GKC-6F高压开关机械特性测试仪是一台精密贵重设备，使用时请妥善保管，要防止重摔、撞击。在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒。
2．如果平时不用高压开关机械特性测试仪时，应储存在温度-10～40。C，相对湿度不超过80%，通风、无腐蚀性气体的室内。潮湿季节，如长时期不用，最好每月通电一次，每次约0.5小时。
