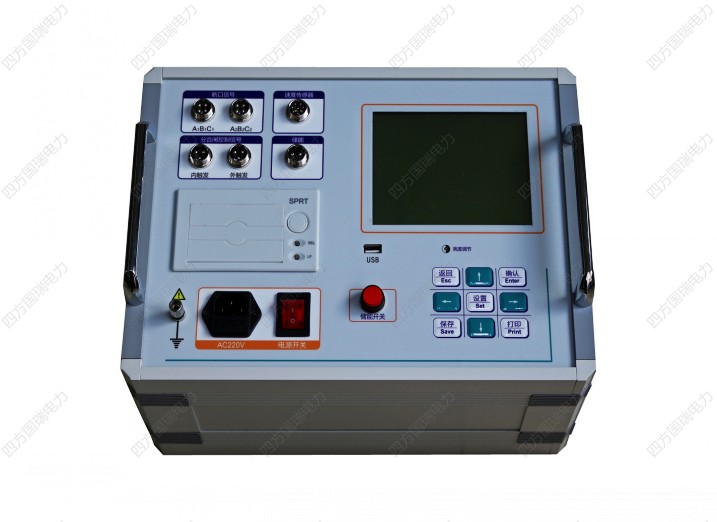

GKC-6FB 真空开关机械特性测试仪
发布日期：2021-03-12 点击：3283次
产品简介
GKC-6FB 真空开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。双端接地开关机械特性测试仪测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
产品特性
1. 真空开关机械特性测试仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
2. 独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。
3. 机内可存储100组测试结果。
4. 大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单 操作提示，人性化菜单式界面，操作简便。
5. 真空开关机械特性测试仪仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6. 机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测 试仪器。
7. 本仪器可进行电动和手动分合测试。
8. 可进行高、低电压实验，自动寻找最低分或合闸电压。
9. 重合闸试验，可做合分、分合，分合分等参数测量。
10. 真空接触器（单线圈）参数测量。
产品参数
时间测量
6路
固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：0.01ms~20s 外触发：0.01ms~200s 准确度：0.05%±1个字
速度测量：刚分（刚合）速度 指定时间段（行程段或角度段） 平均速度
测速范围
1mm传感器0.01~25.00m/s 0.1mm传感器0.001~2.50m/s
360°角度传感器0.01~25.00m/s
行程范围
动触头行程（行程） 接触行程（开距） 过冲行程或返程（超程）
传感器测量范围
直线传感器50mm，分辨率：0.1mm，行程0.1~50mm
直线位移传感器300mm，分辨率：0.1mm，行程10~300mm（选配）
直线位移传感器500mm，分辨率：1mm，行程10~500mm（选配）
360线传感器：360°，分辨率：0.25°，行程1mm~1000mm
电流测量范围
0~15A，分辨率：0.01A，显示电流值为线圈电流最大值
显示屏
320*240液晶屏，对比度可调
数据存储
可存储100组测量数据
打印机
高速热敏打印机
仪器电源
AC/DC 220V±10%；50Hz±2%
直流电源
输出电压：20-260V连续可调，≤15A（短时）
外触发电压
AC/DC10-300V,电流≤120A
储能电机电源
输出电压：25~265V连续可调，输出电流：≤15A（短时）
主机体积
360*250*140mm
使用环境
-10℃~+50℃
相对湿度
≤90%
