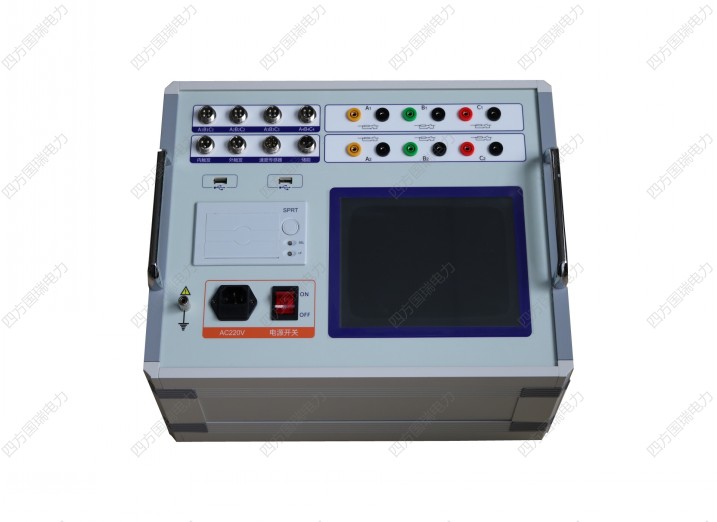

GKC-HC石墨触头高压开关测试仪

发布日期：2021-03-12　点击：3299次

产品别称

石墨触头高压开关测试仪、石墨开关测试仪、高压开关综合特性测试仪、高压开关特性测试仪、高压开关动特性测试仪、断路器双端接地测试仪、合闸开关测试仪

 注意事项

1.石墨触头高压开关测试仪前请首先将仪器可靠接地，以确保人身及仪器安全。

2.请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。

3.仪器在工作时内部有220V直流电流输出，请注意安全。

4.在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。

5.各断口线连接必须良好，以免因开关振动影响测试数据。

6.仪器内部有220V电压，请不要打开机壳。

      产品特征

1、石墨触头高压开关测试仪有8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

2、高速热敏打印机，方便现场打印测试数据。

3、石墨触头高压开关测试仪机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

6、开关动作一次，得到所有数据及图形。

7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

8、石墨开关测试仪配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、6路石墨开关测量。

10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

11、石墨触头高压开关测试仪内部抗干扰电路可满足800KV变电站内可靠使用。
