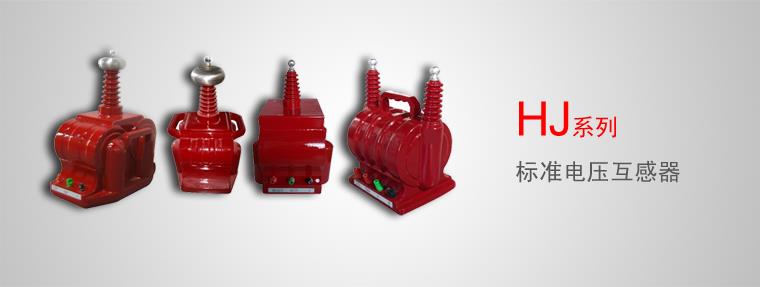

HJ系列标准电压互感器【厂家直供】

产品参数

一次电压	6kV，10kV，35kV，110kV，220kV，500kV
二次电压	100V、100/V、100/3V
电压范围	5%～170%
额定电压	COSφ=0.8、1
准确等级	0.05～0.01级
外形尺寸（HJ-10G3）	360*340*170mm3
重量（HJ-10G3）	7.3kg
外形尺寸（HJ-110/220G2））	480*470*1170mm3

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

文件名	点击下载
HJ系列标准电压互感器【厂家直供】 说明书
HJ系列标准电压互感器【厂家直供】 检定证书	点击下载

客户案例

经验库

电压互感器的产品结构

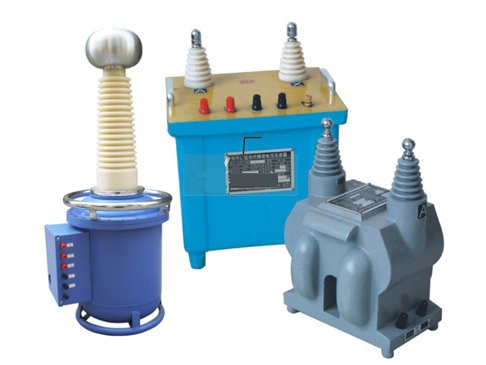

        本产品是针对基层供电及生产部门的实际需要而设计制造的自升压一体化组合式电压互感器。本产品机构紧凑、体积小、重量轻、携带方便、操作简单、不需维护等优点。本产品特别适合于现场使用，也可在实验室作为标准电压互感器和试验变压器使用。

       湖北四方国瑞电力研制的电压互感器的产品结构如下：
        本产品升压部分采用高磁导率的冷轧取向硅钢片卷成并经过热处理，内有独立的升压器和互感器，升压器采用磁屏蔽，升压器的高压输出与标准互感器一次电压绕组并联经高压接线柱（A-X）作为升压输出，向被测互感器提供高电压。面板上的（L-N）为0-220V输入，（a-x）为标准互感器的二次测量端子。高低压间采用全绝缘结构，高压绕组采用特殊材料及无油绝缘有效工艺，彻底根除了油浸式互感器的缺点。

电压互感器的接线方式

       电压互感器实际上是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。

       电压互感器的接线方式很多，常见的有以下几种：

       (1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式

       (2) 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。

       (3) 用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。

       (4)电容式电压互感器接线形式。

       在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。

       在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。

电压互感器常见异常的判断

       （1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；
       （2）中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；
       （3）高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；
       （4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；
       （5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。

电压互感器安装接线应注意的问题

       （1）二次回路接线应采用截面积不小于1.5mm2的绝缘铜线，排列应当整齐，连接必须良好，盘、柜内的二次回路接线不应有接头。

       （2）与电流互感器相同，电压互感器的外壳和二次回路的一点也应良好接地。用于绝缘监视的电压互感器的一次绕组中性点也必须接地。

       （3）为防止电压互感器一、二回路短路的危险，一、二次回路都应装有熔断器。接成开口三角形的二次回路即使发生短路，也只流过微小的不平衡电流和三次谐波电流，故不装设熔断器。

       （4）电压互感器二次回路中的工作阻抗不得太小，以避免超负载运行。

       （5）电压互感器的极性和相序必须正确。

电压互感器和电流互感器有什么区别

       电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

       电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

       主要区别是正常运行时工作状态很不相同，表现为：

       1)电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路；

       2)相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。

       3)电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。
