互感器检测及计量仪器   |  打印此页

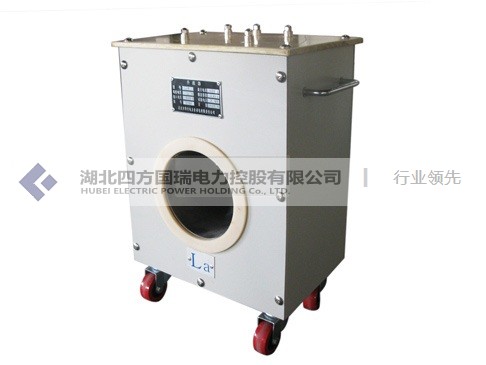

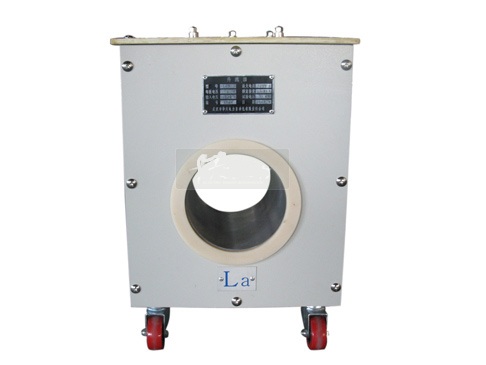

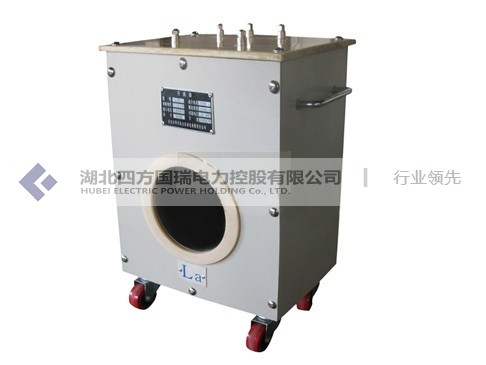

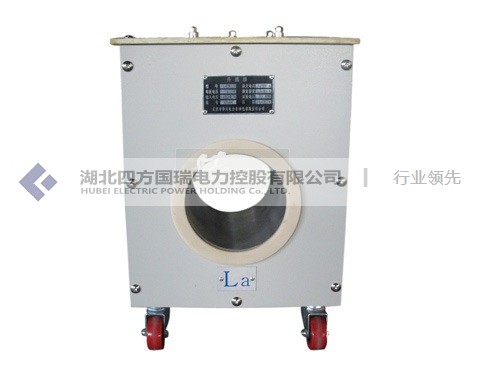

SL系列升流器【厂家直供】

  • 适用于校验电流互感器时,供给一次电流的电源或作为其他50HZ单相电源设备
  • 参考标准:ZBY097-1994
    • 输入绕组(220V)、输出绕组(100A以下)及穿心绕组组成
    • 当穿心多匝时,升流器允许通过的额定电流将成反比下降/li>
    • 带脚轮,便于搬运


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 经验库

产品简介

本升流器用于校验电流互感器时,作为供给电流互感器一次电流的电源或作为其他50HZ单相电源设备。

产品特征

1、本升流器是由输入绕组(220V)、输出绕组(100A以下)及穿心绕组组成;
2、铭牌上所注明的输出电流是指穿心绕组允许通过的额定电流。当穿心多匝时,升流器允许通过的额定电流将成反比下降;
3、铭牌上所注明的输出容量与输出电流和每匝电压的乘积的比值既为在此输出电流情况下允许穿心的最大匝数;
4、带脚轮,便于搬运。

产品别称

互感器校验用升流器、互感器检定用升流器、升流器

产品参数

温度 -5℃~+40℃
湿度 <80%
允许在额定电流下长期工作 /
允许过载1.5倍,时间为半小时 /
外形尺寸(SL-4) 420*240*4500mm3
重量(SL-4) 14kg
外形尺寸(SL-7) 600*350*700mm3

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
仪器主机 / 1台
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SL系列升流器【厂家直供】 说明书
SL系列升流器【厂家直供】 检定证书


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

经验库



升流器的使用方法及注意事项

       【仪器使用方法】

       1、按电气原理图接好工作线路,变压器外壳,操作台等必须良好接地。

       2、接通电源,操作台上的绿色指示灯亮,按下起动按钮,红色指示灯亮,此时升流器等待升流。

       3、顺时针均匀旋转调压器,注意操作台上输出电流指示直到所需的大电流,为了保证测试精度,可在仪表接线柱上串联一标准电流表。

       4、试验过程中,一旦发现不正常的现象,应立即切断电源,查明原因后,再进行试验。

       5、试验完毕,必须将调压器回零,按停止按钮切断电源,切断工作电源,方可拆除试验接线,以保证安全。

       【注意事项】

       1、仪器必须有良好接地,使用中升流变压器和操作台必须可靠接地,以保证安全。

       2、接通电源将控制台输出端与发生器输人端相接,仪表与仪表相接,打开空气开关,此时升流器等待升流。

       3、顺时针均匀旋转调压器,注意控制台上输出电流指示,直到所需的大电流.

       4、试验过程中,一旦发现不正常现象,应立即切断空气开关电源,查明原因后再进行试验。

       5、试验完毕,必须将调压器回零,按空气开关切断电源,切断工作电源,方向拆除试验接线,以保证安全。

       6、仪器是为短时间的工作而设计的,所以不允许长时间在额定容量下工作,特别不允许超过额定电流运行,以防过热,其时间如下:

       7、新安装和长时间不用的变压器,运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻,其电阻值不低于0.5兆欧时,方可使用。

       8、使用时应缓慢均匀升流,搬运时应避免过大的震动。

       9、调压器与电刷接触表面应保持清洁,视情况用90%酒精蘸棉纱擦拭干净。

       10、做冲击试验时,在5 秒钟内最大电流不超过额定电流的两倍。

       11、仪器应置于清洁、通风、干燥和室内保存。

       特别提醒:试验时必须配备载流量足够的大电流输出测试线,否则无法输出满足试验要求的电流!!!



升流器的使用维护注意事项

      湖北四方国瑞电力研制的升流器在使用维护注意事项如下:
        1
、开箱验收时,应检查主回路接线端子是否松动,调压器电刷是否接触良好。
        2
、长期不用时,使用前应用500V兆欧表检查主回路对地绝缘电阻,其电阻应不小于0.5兆欧。
        3
、输入电压符合铭牌上所的电压值(-220V-380V),其值差应在±10%,频率为50Hz
        4
、电流档开关不准带负荷操作。
        5
、操作时,应均匀缓慢旋转手轮,以免损坏调压器。
        6
、满负荷时工作时间不得超过5分钟,继续工作时间应小于2.5分钟,但工作周期应大于10分钟。
        7
、升流器外壳有接地端子,使用时应良好接地。

升流器的基本概述

       【仪器概述】

       升流器是一种作为检验用的电流源,对电器作热稳定、动稳定试验时低压大电流电源,如空气断路器、接触器、继电器的温升试验及脱扣等。单相升流器测三相时,应分相进行;三相升流器主要用于三相电气产品的测试,也可用于测试单相电气产品。三相、单相升流器的控制方案相同,只是三相升流器输出三相电流。

       升流器由大电流发生器(变压器)、调压器和控制三部分。

       输出:AC 3-12V50-50000A

       DC:10-20V,50-50000A

       工作时间为短时工作制:额定输出时、工作时为2.5分钟

       1/4额定输出时:长期使用产品根据体积、重量的不同采用分体/整体式结构,具有输出电流无级调整、电流上升平稳、负荷变化范围大、安全等特点,可作为工矿企业进行升流或温升试验的电流源设备。

       随着新技术和新材料不断出现,广泛征集新老客户的意见和要求,自动控制部分采用高档微处理器、数字化、智能化(自动控制与手动操作灵活方便)相结合,其测量精度高、功能强大、可靠性强,电气控制操作便捷,深受广大用户欢迎。

       大电流发生器组成结构分四部份:全自动控制台、断路器、升流器、调压器。大电流发生器是根据电力部门和工矿企业在电气设备试验如:各种开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专用设备用于一次母线保护及校验电流互感器变比等,并能对电流继电器及开关进行整定校验。国内重量最轻,带载能力最强适用于一次母线保护及校验电流互感器变比等,并能对电流继电器及开关进行整定校验。

       大电流发生器为低电压、大电流干式变压器。适用于频率50HZ开关,电流互感器或其他电器设备的升流及负载试验。该产品采用一体化结构,操作和数据读取较为方便,是各行业在电气调试中需要大电流场所的必备设备。

       本系列产品视产品体积、重量采用一体式、分体式结构,具有输出电流无极调整,采用0.1级标准互感器,数字显示,电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。

       【仪器使用环境】

       环境温度:-5+40C

       相对显示:<80%

       工作场所不应有与工作无关的外界强电磁场。

       允许在额定电流下长期工作。

       【工作原理】

       接入工作电源后,通过调整调压器输出电压以获得试验所需的大电流。其工作原理图如下:TA— 停止按钮 QA— 起动按钮 K—零位开关

       A — 电流表   KM— 交流接触器   KT—互感器

       T — 调压器   HDLD— 信号灯

       SLQ—升流器   V—电压表
