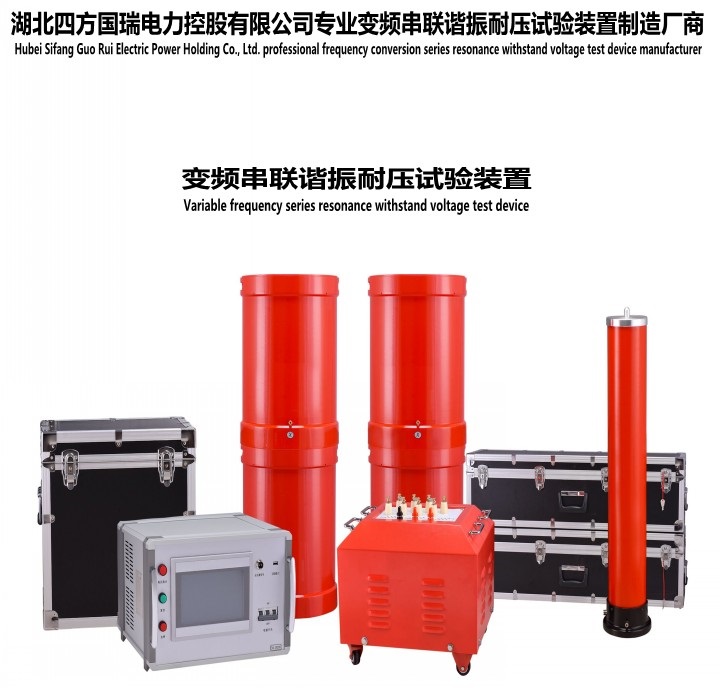

变频串联谐振装置知识科普

发布日期：2020-09-05　点击：3313次

1、在使用变频串联谐振装置进行耐压试验前。请按照试验程序对试品进行绝缘电阻测量，确认试品符 合相关绝缘要求，方可进入下一步耐压试验。

 2、在使用变频串联谐振装置进行耐压试验并启动装置前，务请重新检查接线是否正确。如：励磁变压 器电压输出端应用拖地电缆线连接到最下层电抗器的下端，而上层电抗器上端高压输出线与补偿电容器、分 压器连接线应尽量悬空，勿与地或周围物体接近，以防高压线对地、对物放电等，因为您的每一次小小失 误，都会对设备、人员造成无可挽回的损伤，而您每一次纠错，对于现场人员、设备的安全，将是多么的弥 足珍贵。

 3、出于对人员、设备安全的考虑，变频串联谐振装置对接地要求较高，变电站接地网连接时，应对被 接接地桩、开关柜柜体、变压器外壳污垢、锈迹、油漆进行连接前处理，保证接地线与接地装置的有效连 接。野外作业无接地装置时，可用长约150CM金属棒并选择地势相对潮湿的地方，将金属棒埋入地下不少 于120CM，必要时可注入适量的水，这样做会更有效的确保设备的可靠接地。

 4、设备功率电源应使用两根火线380V，仪器工作220V电源火线应与380V火线分接，电源线路中尽量 避免使用电焊机等设备，防止干扰。如使用发电机电源工作时，零线接地。

 5、试品出现放电，仪器过压保护返回，会对仪器造成损害，放电的过程现象千差万别，加之仪器野外 工作较多，运输环境，使用环境较差，所以，强烈建议您：采取运输防震、防尘措施。

影响工频耐压试验的试验因素

湖北四方国瑞电力专业生产工频耐压试验装置（也称为串联谐振），下面为大家介绍影响工频耐压试验的试 验因素。 影响工频耐压试验的一些主要因素如下：

1、选我们需要选择合适的试验设备的容量。如果试验设备容量不够，或者过大，都会给现场试验造成 影响的。

 2、海拔高度对试验要求值的影响：随着海拔高度增加，空间密度下降，电场中电子平均自由行程增 大，电子在两次碰撞间能够聚集起更大动能（与正常密度相比），更易引起电离，从而使空气介质的放电电 压下降。

串联谐振（也称为谐振装置）做交流耐压试验有：试验超低频法、试验振荡电压法、试验谐振耐压法三 大方法。 试验超低频法 由于常用的工频耐压试验中，电缆容量大，试验变压器容量大、且需要现场提供相当大的试验电源，来 给电缆提供无功功率，因此，工频耐压试验并不适用于现场，所以就需要采用超低频作为试验电源，不仅可 以让试验变压器的容量降低，而且在现场试验操作起来更简单，但由于此方法检测出的绝缘缺陷效果不太 好，所以词方法一般在中低压电缆试验中应用。

试验振荡电压法 试验原理是对电缆进行直流充电，电压达到一定值后，通过间隙对电阻电感放电，就得到一个阻尼振荡 电压，以此检查电缆主绝缘和附件的绝缘缺陷，这一方法要比直流耐压试验更有效，不过震荡电压存在衰 减，不能满足长电缆的需要，且高频率电压对电缆有非常大伤害，这是这一方法存在的问题。 谐振耐压试验方法 此方法可以满足高电压、大电流的试验要求，谐振耐压法按调节方式分为调感式和调频式，按谐振方式 分为串联谐振和并联谐振，调感式谐振耐压是经过调解回路电抗器的电感量，让电抗器和电缆的电容在工频 （50Hz）下产生谐振，来达到试验要求；调频式谐振耐压是改变试验电源的输出频率，使回路中固定电感 量的电抗器与试品产生谐振来达到试验要求。

串联谐振是当试验变压器的电流满足试验要求而电压达不到试验电压时，采用电抗器与试品串联的方式 进行试验，当回路处于谐振状态时，试品上可以产生Q倍（Q为回路品质因数）的变压器输出电压，电源供 给的能量仅仅是回路中消耗的有功功率；并联谐振法是当试验变压器的电压满足试验要求而电流达不到要求 时，采用电抗器与试品并联的方式使回路参数满足谐振要求进行试验，此时电抗器的感性电流补偿试品的容 性电流。

如何正确计算串联谐振电路的频率

对于串联谐振（或变频谐振）电路，Q因子随电感的增加而增加。因此，在计算元素时，应考虑品质因 数。同样，必须记住，电容器的电容是从标准值范围中选择的，并且在此基础上制造电感器。 谐振现象允许将串联谐振电路用作频率相关电路和滤波器元件。无线电接收设备最广泛地使用振荡系统 的选择性特性。如果使用石英谐振器代替电容，则可以获得具有很高Q值的电感器的电路。这样的方案广泛 用于主振荡器中，在主振荡器中需要高精度来确定改变粒子方向的周期。

一般信息 串联谐振电路是由电容器和电感器组成的电路，用于在无线电接收机和无线电发射机中产生自由的电缆 振荡。该设备用作各种滤波器（带通和陷波）。为了在增加或减少幅度的方向上调整信号，使用了此无线电 元件。该电路的主要功能是频率滤波。 该设备广泛用于军事领域。噪声抑制滤波器用于雷达。敌人使用各种干扰器来阻止目标检测。该设备包 括一个由普通电路组成的特殊设备，但其核心由特殊合金制成。干扰被“滤除”，雷达操作员可以完整了解 空中情况。 该设备也可以用于自动化。例如，飞机包括频率控制单元。它的主要元件是两个电路，它们仅调谐到两 个频率-760和840 Hz。它们从一台特殊的发电机接收频率为790 Hz的电压。后者仅发射395 Hz。如果频 率向下偏离标称值，则电路之一的电抗会降低。

之后，激活该单元的电子设备，并发出信号以提高发电机速度。当频率超过额定值时，另一个回路的电 抗增加。结果，触发了自动化，并且接收到另一种信号以降低发电机速度。

串联谐振电路的谐振条件？

当R.中电。电路中，复数阻抗的电抗部分消失了。在这种情况下，事后。电感器和电容器上的压降电路 的幅度为QE。但是，它们相位相反，彼此抵消。在R处的并联电路（图1中的b）中，电容性和电感性分支 中的电流发生相互补偿。与追随者相反。R.，外部装有K-rum。力作用是由电压源执行的，在并联电路中， 只有在ext时才实现共振现象。影响由当前来源确定。因此，R。依次。该电路称为电压R.，在并联电路中 称为电流R.。如果在并联电路中包括电压发生器而不是电流发生器，则在谐振频率处将满足非最大条件，则 电流和电压之间的相位角（149.9）消失（j = 0），即电流和电压的相位发生变化。

在这种情况下，电路Z（149.12）的总电阻变为最小，等于电路的有源电阻R，电路中的电流由该电阻 确定，取最大值（对于给定的Um可能）。在这种情况下，有源电阻两端的电压降等于施加到电路的外部电 压（UR = U），电容器（UC）和电感器（UL）两端的电压降幅相同，相位相反。该现象称为电压谐振 （串联谐振），频率（150.2）称为谐振频率。 由于常规振荡电路的Q因子大于1，因此电感器和电容器上的电压都超过了施加到电路的电压。因此， 在技术中使用串联谐振现象来放大特定频率的电压波动。例如，在电容器两端发生谐振的情况下，可以获得 振幅为QUm的电压（在这种情况下，Q是电路的Q因子，可能比Um高得多）。该电压放大仅在电路的谐振 频率附近的窄频率间隔内才有可能，这使得有可能从许多信号中选出某一频率的一个振动，即在无线电接收 机上调谐到所需的波长。 在电子设备中，当系统响应的电感性和电容性成分达到平衡时，谐振会在特定频率下发生，这使能量在 电感性元件的磁场和电容器的电场之间循环。

由电容和电感组成的电子设备称为振荡电路。振荡电路的元件可以串联和并联连接。达到谐振时，串联 连接的电感和电容的阻抗最小，而并联连接时则最大。振荡电路中的谐振过程用于调谐元件，电滤波器。发 生共振的频率取决于所用元素的值（等级）。同时，如果由于损坏，电子设备的设计或制造不当而在意想不 到的地方发生共振，则可能有害。这种共振会导致杂散噪声，信号失真甚至组件损坏。
