串联谐振试验装置承受的四种电压

发布日期：2020-09-05　点击：1021次

1、工频最大工作电压电气设备的绝缘结构在整个运行过程中必须能够长期承受工频最大工作电压。通 常称为系统最高工作电压，一般为额定电压的1.15倍。

 2、暂态过电压，包括上升频率电压和谐振过电压，串联谐振试验装置共振交流工频电压的升高是由于 空载线路的电容效应、甩负荷和不对称接地造成的。当负载突然倾卸时，由于电源只有一条空载传输线，而 且输电线路的接地电抗可以用X0表示，流过电源内阻的电流就变成电容电流，这种电流流过系统中的电 抗，导致电压升高，因为升压将近50Hz的交流电压，所以是工频电压升高。在如今继电保护的作用下，其 动作时间约为几十毫秒到一秒之间。随着交流电压的长期应用，它对电气设备的绝缘老化和电力系统的绝缘 结构都有很大的影响，谐振过电压是由铁磁效应或铁心非线性电感元件引起的谐振引起的，它的振幅更高， 持续时间更长，其频率可为工频基波或高阶次谐波。

3、操作过电压是由于电力系统中断路器的操作引起的，在由电阻、电感和电容组成的串联谐振电路 中。当电容XC和电感XL相等时，XC=XL中的电压U和电流I的相位相同，电路是电阻式的，这种现象称为串 联谐振。当电路串联谐振电路例如，切断、闭合长的空载线路、切断空载变压器（气动变量）等，这种过电 压波形非常不规则，且情况变化很大，它可以是衰减振荡波或非周期电压激波，一般在1ms内达到最大电 压，电力系统运行过电压与系统电压有关，系统电压越高，电压越小，6~35 kv系统电压约为5~4倍。

4、雷电过电压，雷电过电压往往会造成电气设备绝缘损坏，为了保证电力系统的安全运行，必须采取 防雷措施。如安装避雷针、避雷器等。 为了保证绝缘结构能够承受上述四种电压，必须对绝缘结构进行冲击波电压试验和工频电压电阻试验， 绝缘结构必须有足够的裕度，样品和电抗器的电容形成串联谐振连接模式，分压器并联在被测对象上，测量 被试的谐振电压，并充当过电压保护信号。

怎么选实力强变频串联谐振厂家？

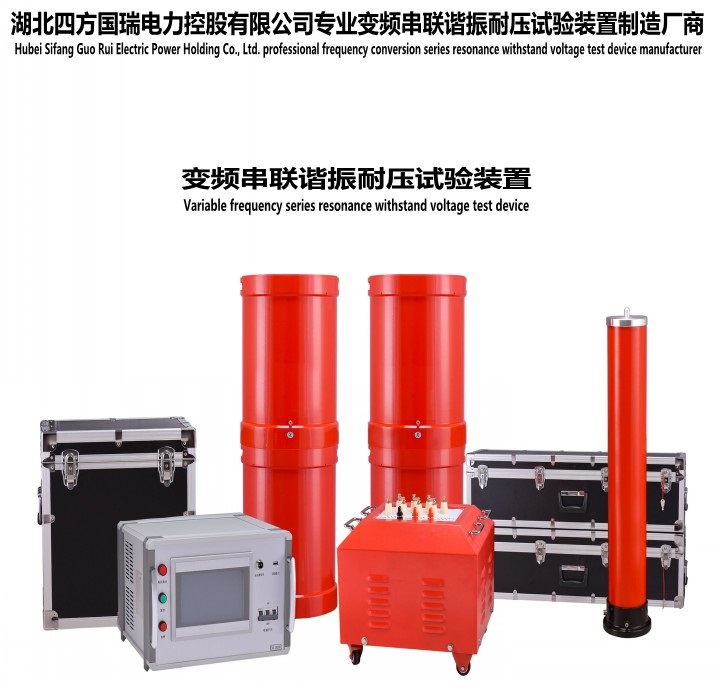

变频串联谐振由变频电源、激磁变压器、电抗器、电容分压器和补偿电容器（选配）组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。变频串联谐振试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

第一，一定要搞清楚我自己工厂需要怎样的串联谐振，在选购串联谐振之前连哪一种型号，哪种电阻电压数值范围，哪一个串联谐振比较适合自己工厂设备检测都不知道，那又怎么能够选择非常适合的串联谐振呢！简直就是天方夜谭，所以只要选择到合适的串联谐振时一定要对自身的实际需求有所了解才能够找到一个比较适合的串联谐振，在使用时也能够凸显出它的检测价值，不会给自己带来任何的负面影响。

第二，在选择串联谐振时更需要了解生产厂家的资质是否健全，也需要了解它所提供的售后服务怎样，毕竟自己花钱购买串联谐振，如果选择的生产厂家资质不健全，就说明它是一个不正规的串联谐振，选择之后也会出现数据检测不标准，甚至说在检测过程中也无法对设备起到非常好的保护作用，只会给自己带来更多的难题，那么一定要选择一个好的厂家才能够保证自己采购的串联谐振操作简单，性能稳定，检测价值强，能够凸显出对设备的检测。

所以从上面就能够回答大家面对市场中的串联谐振如何能够选择到合适的产品，才能够在整个检测时及时得到非常准确的检测数据，为接下来的问题解决提供非常好的数据参考。
