四方国瑞电力电缆交流耐压试验怎样选择合适的试验设备，下面四方国瑞电力将从工频耐压试验装置、串联谐振试验装置、超低频交流耐压装置三种设备是做交流耐压用。

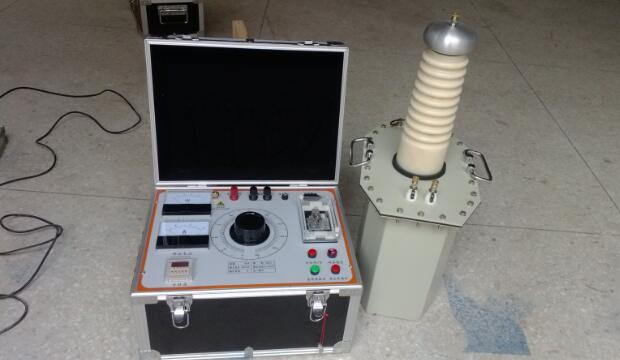

工频耐压试验装置

交流耐压设备工频耐压试验装置，他是目前电力行业使用频率最多的一款仪器，很多电力试验同仁都见过，他是一台试验变压器加一台操作箱组成的，主要以交流耐压试验为主，直流为辅，加一个圭堆，放电棒，微安表就可以做直流耐压试验，不想买直流高压发生器的可以用工频耐压试验装置替代。



那么，它跟我今天讲的主题电缆的交流耐压有什么关系呢？ 重点就在这里了，一般如果客户专打电缆交流耐压试验，我们首选的设备就是串联谐振和超低频交流耐压装置，但是有极少数客户我们为了帮助客户节约资金，也可以推荐工频耐压，比如某些电缆电压，横截面积比较小的电线电缆厂，电缆的最高试验电压不超过5KV，电缆最大6平方，打个500到1000米左右，这个是可以配工频耐压的，容量做大一点，电压5kV，价格不高，经济划算！配串联谐振和超低频交流耐压装置就贵了，工频耐压试验装置一般也就符合一些厂家做出厂试验而已，不会打很长距离的电缆的，工频耐压也是有容量和电压的订制的，根据现场需求选择合适的容量和电压！

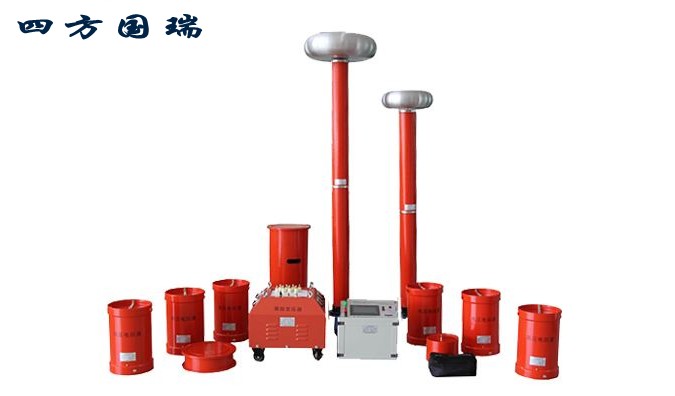

串联谐振试验装置

电缆的交流耐压试验一般会用到串联谐振试验装置，根据电缆的电压等级，最大横截面，长度算出容量和电压，特别适合打电缆距离比较长的要求！电缆的交流耐压试验，对容量要求高，电压要求小，而串联谐振试验装置组成部分很多，它由激励变压器，变频电源，高压电抗器，电容分压器，补偿电容器等组成，现场做试验携带的设备比较多，不方便，成本也很高，他主要针对10kV、35kV、110kV、220kV及以上电压等级的主变，GIS,电缆，发电机，互感器等设备做交流耐压试验，如果现场的被试品比较多的话，可以考虑串联谐振试验装置，比较全面的一套交流耐压设备，不光可以做电缆的交流耐压，还可以做变压器，GIS，发电机，互感器等多种设备的交流耐压试验！



当然了，针对现场的电缆交流耐压试验，四方国瑞电力一般会根据客户现场的实际需求，选择最佳方案。



超低频交流耐压装置

如果只针对电缆的耐压，不做其他试验，是可以推荐超低频交流耐压装置的，他是串联谐振的简化版，现场做试验不需要带一堆设备，



他只针对35KV及以下的电缆交流耐压试验,发电机的交流耐压试验，他的距离是有限的，比如35KV300平方的电缆，打个2公里是没问题的，一般也就要求1公里左右，10KV的电缆，16平方的7到8公里都没问题，270的电缆2到3公里；发电机的交流耐压，看是火力发电机还是水里发电机，火力发电机一般120MW以内，水力发电机一般80MW以内，10Kv电压电缆一般选程控超低频30KV的，35KV电缆一般选超低频80KV的，按电缆的试验电压计算的，比如10KV电缆的电压，有6KV的电缆，他的相电压是6KV，他的试验电压等于6除以根号3再乘以3等于10.39KV,最高不超过11KV。



当然10KV的电缆，也有电压是15KV的，他的试验电压最高不超过27KV，那么我们配30KV的超低频就够了！也可以根据现场电缆电压情况选择电压，有30KV，40KV，50Kv,60KV，80Kv规格都有！
