新款10A直流电阻测试仪

概述

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前及根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。传统的变比电桥读数不直观，要进行换算，只能逐相进行测量。SF6810A变压器变比测试仪克服了传统变比电桥测试的缺点，操作简便直观，采用三相精密逆变电源，测试快，准确度高。

二 功能特点

1、  仪器内部采用三相精密逆变电源，而非采用单相的市电电源作为测量电压，消除了测量时候市电电压的谐波影响，测量更准确。工作电源为发电机时，无任何影响。

2、  采用三相输出电压，提高测试速度，可以测量相间夹角，自动识别变压器接线组别0-11。

3、  适用变压器种类广，特别适用于Z型变、整流变、接地变、电炉变、移相变、平衡变等变压器的测量，测量参数最全面。

4、  采用自制精密三相逆变电源，具有高低压反接保护，变压器匝间短路保护，分接开关分合不到位保护，输出全短路保护，增加仪器稳定性。

5、  输入额定参数后，可自动测量变压器变比值、误差值和分接开关分接位，尤其对于分接不对称的分接开关，也可准确的测量出变压器分接开关的准确位置，最多可测量99个分接点位的分接开关。

6、  采用7寸高清彩色触屏液晶，模块化显示，每个操作步骤都有中文提示，无需说明书，只看液晶提示即可完成仪器操作。

7、  仪器既有打印输出，U盘接口，也可配备RS232接口，便于无纸化办公。

8、  采用耐寒耐温，密封防水，防摔防震多功能工程塑料箱，便于野外试验。

9、  仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

三  技术参数

1、  测试量程：0.9～10000

2、  测量精度： ±0.1%+2字( 0.9-500 )

±0.2%+2字( 501-2000 )

      ±0.5%+2字( 2001-10000 )

3、  输出电压：根据负载自动调节

4、  分 辨 率：最小0.0001

5、  工作电源：AC220V±10%    50±1Hz

6、  环境温度：-10℃～40℃

7、  相对湿度：≤85%，不结露

8、  外形尺寸；主机：360*290*170(mm) 线箱：360*290*170(mm)

9、  重量：主机5.9KG 线箱：5.65KG

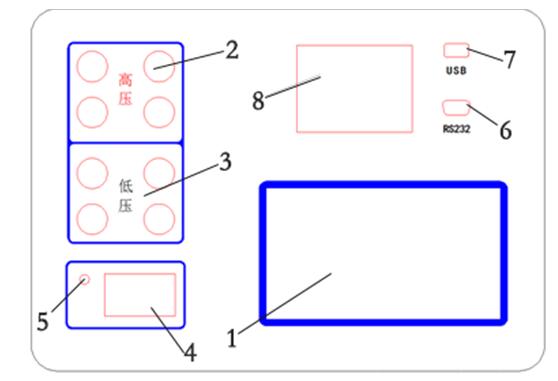

面板说明

显 示 屏：7寸高清彩色触屏液晶，数字调节背光，显示操作菜单和测试结果。

2、高 压 端：接测试线黄、绿、红、黑四色接线柱，对应接被测变压器高电压侧的A、B、C、O三相。

3、低 压 端：黄、绿、红、黑对应接被测变压器低电压侧a、b、c、o三相

4、AC220V ： 整机电源输入口，接AC220V工频电源。

5、       ：保护接地柱。

6、通讯：串口通讯

7、USB：U盘存储

8、打 印 机：测量完成后打印测试结果。

操作说明

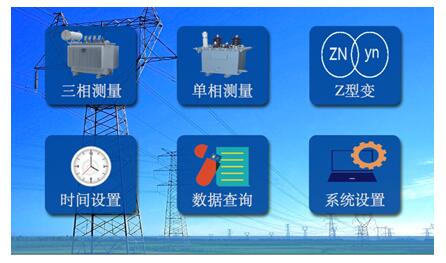

（一）菜单描述，如图一所示

图一

仪器开机后显示如图一所示开机界面，开机界面共有六个功能选项，包括：【三相测量】，【单相测量】、【Z型变】、【时间设置】、【数据查询】、【系统设置】六个功能选项，点击任意功能按键进入设置。

三相测量界面：

主机图
