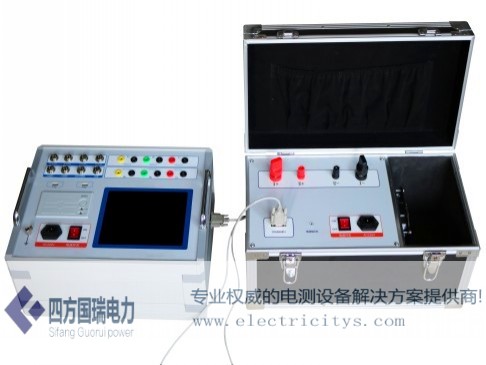

    SFGKC-HAD 动态电阻开关测试仪|品牌四方国瑞电力

    发布日期:2020-06-22 点击:2674次

     产品特点


    ⑴、本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。8.4寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。
    ⑵、高速热敏打印机,方便现场打印测试数据。
    ⑶、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC10~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
    ⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
    ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
    ⑹、开关动作一次,得到所有数据及图形。
    ⑺、主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
    ⑻、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
    ⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口。
    ⑽、内含包络线,通过一台开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
    ⑾、全自动电机储能、电机功率测量功能。
    ⑿内部抗干扰电路可满足500KV变电站内可靠使用。
    13.带动态电阻测量。




          产品参数



    时间测量
    12路  固有分闸(合闸)时间
    分闸(合闸)相内不同期
    分闸(合闸)相间不同期
    合闸(分闸)弹跳时间(弹跳次数)
    内触发测试范围:0.01ma~20s,外触发:0.01ms~200s
    在200ms以内准确率:(0.05%t±0.1)ms
    合闸电阻测量 3/6路固有分闸(合闸)时间
    分闸(合闸)相内不同期
    分闸(合闸)相间不同期
    合闸电阻投入时间、电阻值
    动态电阻测量 1路,电流200A(500A、1000A、2000A);测量范围:0-60mΩ
    测量范围 30~10KΩ,分辨率0.1Ω,准确度:≤1%±2个字
    重合闸测量 合分、分合、分合分
    测速范围 1mm传感器0.01~25.00m/s
    0.1mm传感器0.001~20.0m/s
    360°角度传感器1周波/0.25°
    行程测量 动触头行程(行程)、接触行程(开距)、超行程、过冲行程、反弹行程
    测速范围 1mm传感器0.01~25.00m/s,0.1mm传感器0.001~2.50m/s
    0.5°角度传感器1周波/0.5°
    行程传感器 直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm
    加速度传感器测量范围:0-600mm,分辨率:0.1mm
    360线传感器:360°,测量范围:0-1000mm,分辨率:0.1mm
    直线传感器:300mm,测量范围:0-300mm,分辨率:0.1mm(选配)
    直线传感器:500mm,测量范围:0-500mm,分辨率:0.1mm(选配)
    直线传感器:1000mm,测量范围:0-1000mm,分辨率:0.1mm(选配)
    激光传感器测量范围:0-300mm,分辨率:0.1mm(选配)
    线圈电流测量范围 0~20A,最小分辨率:0.01A
    仪器电源 AC/DC 220V±10%;50Hz±2%
    内部直流电源 输出DC10-260V连续可调,输出电流:220V电压以下≤20A(短时)
    外触发 触发电压AC/DC10V~300V,电流:≤120A(短时)
    主机体积 380*280*170mm
    使用环境 -20℃~+50℃
    相对湿度 ≤90%
