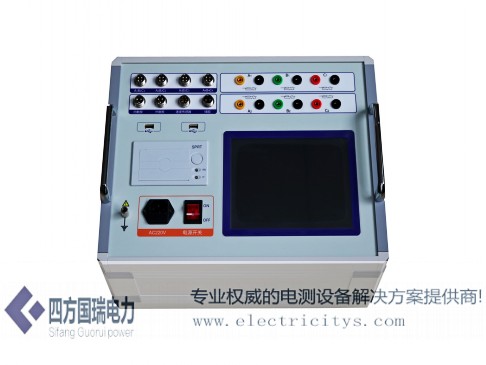

SFGKC-HB 断路器合闸电阻测试仪
发布日期：2020-06-22 点击：3686次
高压开关动特性测试仪、开关动特性测试仪、高压开关动作特性测试仪、高压开关综合特性测试仪、高压开关特性测试仪、断路器动特性测试仪
断路器合闸电阻测试仪为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压开关动特性测试仪在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
1、断路器合闸电阻测试仪显示屏为8.4寸，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、断路器合闸电阻测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、断路器合闸电阻测试仪内部抗干扰电路可满足800KV变电站内可靠使用。
|
时间测量 |
12路 固有分闸（合闸）时间 |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期 | |
| 合闸（分闸）弹跳时间（弹跳次数） | |
| 内触发测试范围：0.01ma~20s，外触发：0.01ms~200s | |
| 在200ms以内准确率：（0.05%t±0.1）ms | |
| 合闸电阻测量 | 3/6路固有分闸（合闸）时间 |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期 | |
| 合闸电阻投入时间、电阻值 | |
| 测量范围 | 30~10KΩ，分辨率0.1Ω，准确度：≤1%±2个字 |
| 重合闸测量 | 合分、分合、分合分 |
| 测速范围 | 1mm传感器0.01~25.00m/s |
| 0.1mm传感器0.001~20.0m/s | |
| 360°角度传感器1周波/0.25° | |
| 行程测量 | 动触头行程（行程）、接触行程（开距）、超行程、过冲行程、反弹行程 |
| 测速范围 | 1mm传感器0.01~25.00m/s，0.1mm传感器0.001~2.50m/s |
| 0.5°角度传感器1周波/0.5° | |
| 行程传感器 | 直线传感器：50mm，测量范围：0-50mm，分辨率：0.1mm |
| 加速度传感器测量范围：0-600mm，分辨率：0.1mm | |
| 360线传感器：360°，测量范围：0-1000mm，分辨率：0.1mm | |
| 直线传感器：300mm，测量范围：0-300mm，分辨率：0.1mm（选配） | |
| 直线传感器：500mm，测量范围：0-500mm，分辨率：0.1mm（选配） | |
| 直线传感器：1000mm，测量范围：0-1000mm，分辨率：0.1mm（选配） | |
| 激光传感器测量范围：0-300mm，分辨率：0.1mm（选配） | |
| 线圈电流测量范围 | 0~40A，最小分辨率：0.01A |
| 仪器电源 | AC/DC 220V±10%；50Hz±2% |
| 内部直流电源 | 输出DC15-260V连续可调，输出电流:220V电压以下≤20A（短时） |
| 外触发 | 触发电压AC/DC10V~300V,电流：≤120A（短时） |
| 主机体积 | 380*280*170mm |
| 使用环境 | -20℃~+50℃ |
| 相对湿度 | ≤90% |
1、断路器合闸电阻测试仪使用仪器前请首先将仪器可靠接地，以确保人身及仪器安全。
2、使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。
3、断路器合闸电阻测试仪在工作时内部有220V直流电流输出，请注意安全。
4、在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。
5、各断口线连接必须良好，以免因开关振动影响测试数据。
6、断路器合闸电阻测试仪内部有220V电压，请不要打开机壳。
1．断路器合闸电阻测试仪是一台精密贵重设备，使用时请妥善保管，要防止重摔、撞击。在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒。
2．仪器平时不用时，应储存在温度-10～40。C，相对湿度不超过80%，通风、无腐蚀性气体的室内。潮湿季节，如长时期不用，最好每月通电一次，每次约0.5小时。
