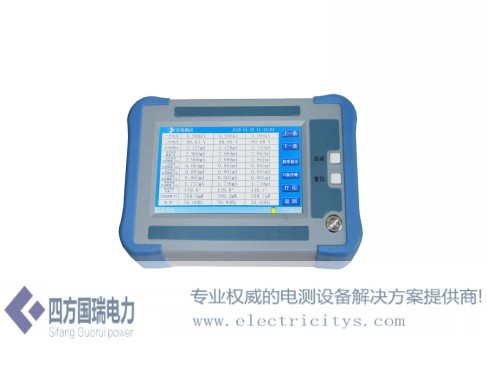

手持式氧化锌避雷器带电测试仪

发布日期：2020-06-21　点击：13538次

概述：

氧化锌避雷器带电测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。本仪器采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出测试数据。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强,同时提供现场的波形显示。本仪器具有接线简单、测量精度高、可靠性强等特点。仪器体积小、重量轻，采用一体化设计，便于携带和野外作业。

二、       技术参数及功能特点

（一）功能特点

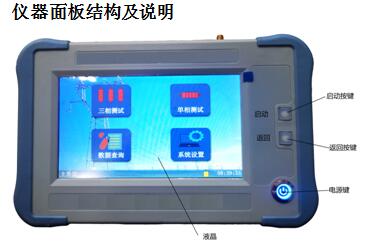

1、本机采用1024×600点阵65K彩色电阻触摸屏，全中文菜单操作。

2、高精度采样、处理电路，先进的傅里叶谐波分析技术，数据更加可靠。

3、具有谐波含量测试功能，可单相或三相同时测量

4、具有阻性电流基波峰值输出功能。

5、仪器内置大容量存储器。可存储测试数据、波形、谐波等大量记录信

息。可保存200组测量记录，保存方式为循环更新模式。

6、仪器配有U盘接口，可存储任意组测试记录（容量受U盘大小限制）。

7、仪器电压测试线配有保险防接错线，仪器电压电流插头具有防插错功能。

8、仪器配有无线模块，可进行电压无线采集，配合主机进行无线测量。

9、仪器内置高精度实时时钟，可进行日期及时间校准。

10、仪器外置高速微型热敏打印机，可打印测量数据（选配）。

11、仪器内置大容量锂电池、可连续工作6 小时。

12、可连接手机蓝牙，进行远程操控

（二） 技术参数

       1、电压电流参数：

测量项目       测试量程       测试精度

全电流    0-20mA  ±(读数×5%+5uA)

阻性电流       0-20mA  ±(读数×5%+5uA)

容性电流       0-20mA  ±(读数×5%+5uA)

电流谐波       0-20mA  ±(读数×10%+10uA)

参考电压       最大400V有效值 ±(读数×5%+0.5V)

电压谐波       最大400V有效值 ±(读数×10%)

2、工作温度 ：-10℃～40℃

3、环境湿度 ：≤85%  无结露

4、存储温度 ：-20℃～50℃

5、外形尺寸 ：320×260×135（mm）

6、  仪器重量：5kg (不包括测试线及电缆箱)

注意事项：

1．  为了安全和正确地使用仪器，请仔细阅读使用说明书。按本说明书接线和操作。

2．  测试开始前请输入正确的设置参数。

3．  仪器只能用于低压小电流测试，所有引线必须远离高电压。

5. 测试过程中，不允许拆除测试线。

6. 内存可储存200次测量结果，超过200次时最早的记录将被覆盖，请注意及时抄录或导出到U盘。

7. 主机和无线采集器可边充电边工作。请间隔一月充一次电，防止电池长期欠电。

8. 连接PT 电压的电线上都有100mA 保险管，不要用其它规格保险管或导线代替。

9. 若仪器发生故障，不会损坏被试品。不得在本公司未经允许的情况下，自行开机维修拆卸，请与我公司售后服务联系。
