SFD-I(S)电容电感测试仪

发布日期：2020-06-21　点击：1550次

SFD-I(S)电容电感测试仪产品概述

随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要“定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障”。

本仪器针对变电站现场高电压并联电容器组测量时存在的问题而设计，并参考 GB3983.2-1989《高电压并联电容器》、 DL/T840-2003《高压并联电容器使用技术条件》和 JB5346-1998《串联电抗器》等国家标准而专门研制，主要是对无功补偿装置的高电压并联电容器组和电抗器进行测量。

    本仪器采用高速微处理器，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。

二、SFD-I(S)电容电感测试仪功能特点

    本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，满足现场的多种使用。

    测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据;

    仪器采用7.0 英寸 1024×600 高清屏， 触控操作，白天夜间均能清晰观察，中文菜单提示，操作简便。

    仪器内置大容量非易失性存储器：可存储200组测量数据。

仪器配有U盘接口，可存储任意组测量数据（受U盘容量限制） 。

    仪器内置高精度实时时钟功能：可进行日期及时间校准。

    仪器可外接打印机，可打印测量及历史数据。

三、技术指标

1、测试电压：          交流 100V ±10%，50Hz

交流 40V±10%，50Hz

交流 10V±10%，50Hz

交流 1V±10%，  50Hz

2、测量范围及精度:

可测电容范围: 0.1uF～6000uF ±（读数1%+0.01uF）

可测电感范围: 50uH ～20H    ±(读数3%+0.05uH)

可测电流范围:  5mA ～2A     ±(读数3%+0.05mA)

可测电阻范围: 20mΩ～20kΩ  ±(读数3%+0.1mΩ)

四、使用条件

环境温度   -20℃～40℃

环境湿度   ≤85%RH

工作电源   电池供电

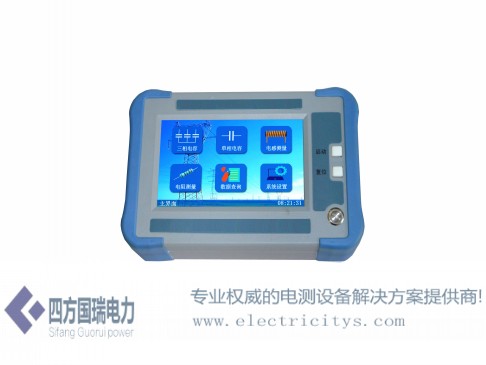

SFD-I(S)电容电感测试仪

SFD-I(S)电容电感测试仪注意事项

8.1使用本仪器前请仔细阅读使用说明书，检查接线无误、接地良好。

8.2高精度电流钳为本仪器测量的关键部件，在使用过程中防止磕碰。

8.3仪器特别是连接测试导线及钳表应远离强电磁场，以免对测量产生干扰。

8.4仪器测试线、夹子、钳表应保持清洁，以保证测试检测良好。

8.5 测试时如果发现电流方向反，只要将电流钳倒一下即可。

8.5测试前仪器必须可靠接地。

8.6测试接线时，接线钳与被测试品接触必须良好，以免出现电压开路现象。

8.7在测量过程中未测试完不可进行接线拆除。
