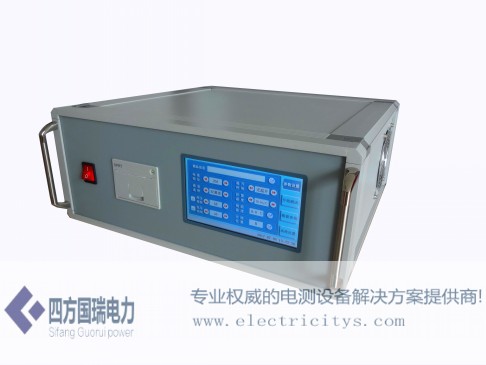

SFR40S双通道直流电阻测试仪

发布日期：2020-06-21　点击：3493次

概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

SFR40S双通道直流电阻测试仪，电是专为三芯五柱大型变压器温升测量而设计，充电和测量速度快，能满足变压器温升试验对时间的要求，双通道测量，实时采样，打印输出，使温升试验不再成为难题。

二、安全措施

1、  使用本仪器前一定要认真阅读本手册。

2、  仪器的操作者应具备一般电气设备或仪器的使用常识。

3、  本仪器使用应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

4、  仪表应避免剧烈振动。

5、  对仪器的维修、护理和调整应由专业人员进行。

6、  测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、  测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、  在测试过程中，禁止移动测试夹和供电线路。

三、性能特点

1、  仪器输出电流大，电压高。

2、  双通道测量，同时测量两个电阻值。

3、  具有完善的保护电路，可靠性强。

4、  卧式结构，便于变压器厂现场操作。

5、  具有音响放电报警，放电指示清淅，减少误操作。

四、技术指标

1、  输出电流： <15mA、2.5A、5A、10A、20A、40A

2、  量程：50μΩ～1Ω    （40A）

100μΩ～2Ω   （20A）

         200μΩ～4Ω   （10A）

         1mΩ～8Ω   （5A）

         2mΩ～16Ω   （2.5A）

10Ω～20kΩ   （<15mA）

3、  准确度：±(0.2%+2字)

4、  分辨率：0.1μΩ

5、  工作温度：0～40℃

6、  环境湿度：≤90%RH，无结露

7、  工作电源：AC220V±10%，50HZ±1HZ

8、  外形尺寸：448*463*177（mm）

9、  净重：15KG

注意事项

1、  必须要等放电结束，报警声停止后，再进行拆线，否则危险。

2、  在测量无载调压变压器时，倒分接前一定要复位放电，报警声停止后，方可切换分接点。

3、  选择电流时要参考测试量程，不得超量程和欠量程使用。超量程使用时，由于电流不能达到设定值，仪器一直处在“正在充电”状态。

4、  用助磁法时注意量程。因为高压线圈并联和串联，在整个测试回路加入了1.5倍的高压线圈电阻，选择量程时要计算在内。如果超量程使用输出电流无法达到设定值或输出电流不稳定。

5、  助磁法三条线的短接点在放电完毕后拆线时，可能有剩余电流，拆除时可能会打火放电，此属正常现象。

八、售后服务

仪器自购买之日起一年内，属于公司的产品质量问题免费维修，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案，并为您提供最快的现场服务。

在未来，湖北四方国瑞电力将继续坚持走专业化路线，创造自身价值，服务大家。


专业专注，服务电力
